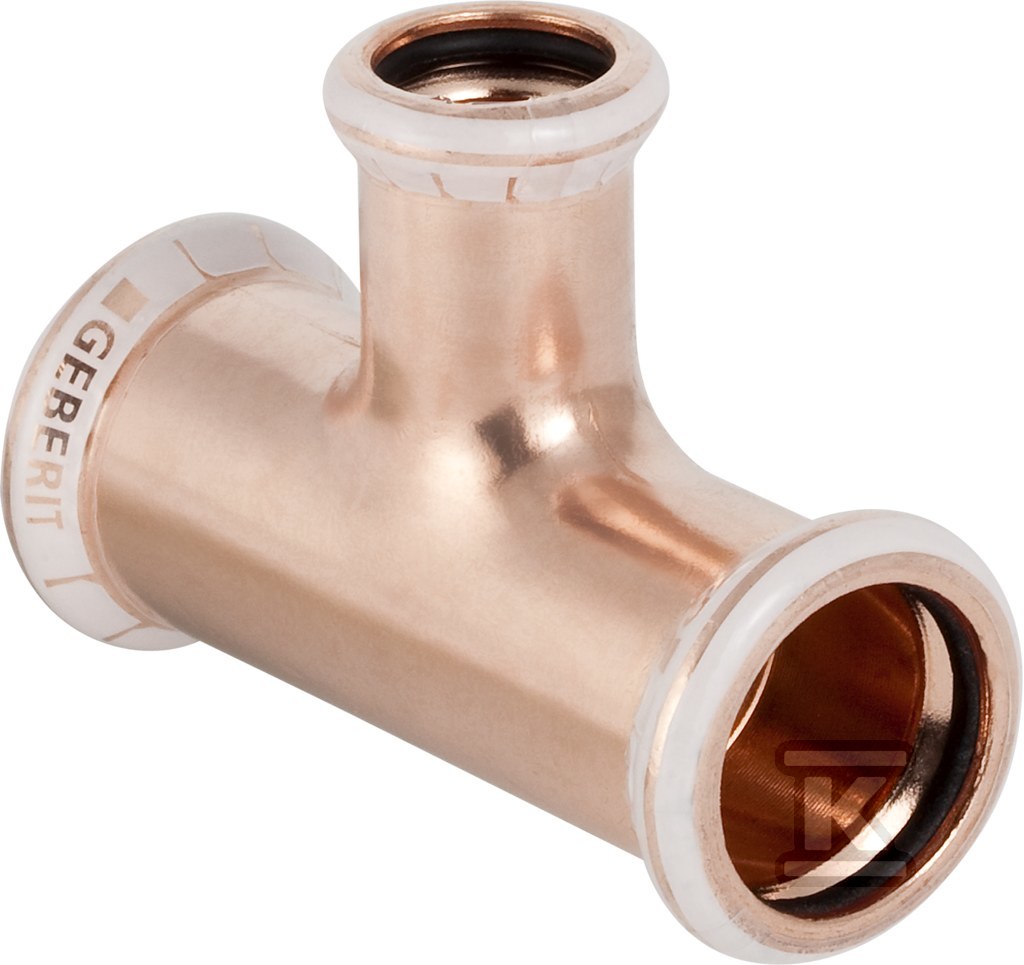

Trójnik Geberit Mapress Kupfer redukcyjny d42-35 61220

Rozgałęzienie instalacji miedzianych w systemie Mapress

Trójnik 90° z mufami zaciskowymi przeznaczony do rozgałęzień w instalacjach miedzianych realizowanych systemem Geberit Mapress Kupfer. Wykonanie redukcyjne pozwala połączyć dwie rury o średnicy zewnętrznej 42 mm z odgałęzieniem 35 mm, przy zachowaniu nominalnych DN 40 na podejściach prostych i DN 32 na odgałęzieniu. Kąt 90° zapewnia zwartą geometrię rozgałęzienia bez konieczności dodatkowych kolan.

Konstrukcja i materiały

Korpus trójnika wykonany jest z miedzi gatunku Cu-DHP CW024A, w stanie surowym bez dodatkowej powłoki ochronnej na powierzchniach połączeń. Materiał charakteryzuje się wysoką wytrzymałością na rozciąganie, co przekłada się na stabilność połączenia w instalacji pod obciążeniem mechanicznym i termicznym. Wszystkie trzy mufy są mufami zaciskowymi z profilem M dedykowanym do szczęk prasujących systemu Mapress. Uszczelnienie zapewnia pierścień z kauczuku monomerycznego etylen-propylen-dien, EPDM, odpornego na wodę i typowe media instalacyjne. Powierzchnie połączeń pozostają w stanie surowym, co ułatwia prawidłowe osadzenie rury i kontrolę jakości zacisku.

Długości robocze wynoszą 27 mm na połączeniach 42 mm oraz 36 mm na połączeniu 35 mm, przy całkowitych długościach muf 57 mm dla 42 mm i 62 mm dla 35 mm. Takie wymiary pozwalają na pewne osadzenie rury systemowej i zachowanie szczelności przy prasowaniu.

Montaż i kompatybilność

Połączenia typu mufa zaciskowa są przeznaczone do rur systemowych miedzianych o średnicach zewnętrznych 42 mm i 35 mm. Profil M na każdej mufie współpracuje ze standardowymi szczękami prasującymi Mapress, bez konieczności dodatkowych narzędzi czy uszczelek montażowych. Trójnik nie jest modelem wieloczęściowym, nie posiada zaworu spustowego ani odpowietrznika, a jego budowa nie przewiduje ukształtowania do kierunku przepływu.

Zastosowanie i warunki pracy

Element przeznaczony jest do instalacji wodnych i grzewczych wykonanych z miedzi, gdzie wymagane jest trwałe rozgałęzienie z redukcją średnicy. Maksymalne ciśnienie robocze przy 20 °C wynosi 16 bar, co pokrywa typowe wymagania instalacji budynków użyteczności publicznej i mieszkalnych. Wysoka wytrzymałość na rozciąganie materiału korpusu oraz uszczelnienie EPDM wspierają stabilną pracę w warunkach zmiennej temperatury i ciśnienia. Dzięki kątowi 90° i kompaktowym długościom muf trójnik sprawdza się w miejscach ograniczonej przestrzeni, gdzie liczy się precyzyjne prowadzenie przewodów i minimalizacja strat miejsca.
