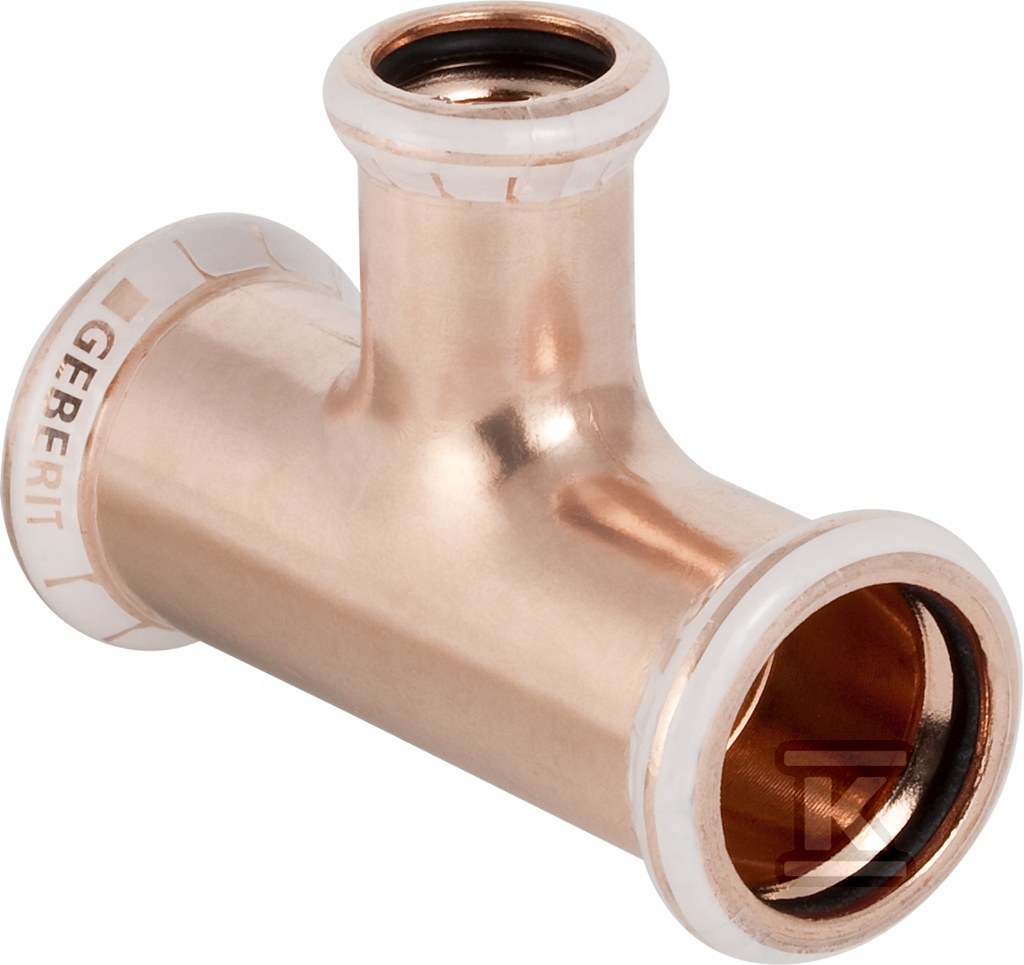

Trójnik Geberit Mapress Kupfer redukcyjny d54-22 61227

Trójnik miedziany 90° do systemu prasowego Geberit Mapress

Trójnik miedziany 90° przeznaczony do połączeń prasowych w systemie Geberit Mapress łączy dwa przewody o średnicy zewnętrznej 54 mm z odgałęzieniem 22 mm. Konstrukcja z mufami zaciskowymi i profilem M umożliwia szybki montaż bez lutowania, a wskaźnik niezaciśnięcia sygnalizuje brak wykonania połączenia prasowego do o ? 54 mm. Element jest przeznaczony jako rura systemowa z uszczelkami i zapewnia wysoką wytrzymałość na rozciąganie.

Budowa i materiały

Korpus wykonany jest z miedzi Cu-DHP CW024A wg DIN EN 1412. Wszystkie trzy połączenia mają obróbkę powierzchni w stanie surowym i zabezpieczenie powierzchni w stanie surowym. Uszczelnienie zapewnia pierścień z kauczuku monomerycznego etylen-propylen-dien, EPDM. Kod profilu do szczęk zaciskowych to M dla każdego połączenia. Wysoka wytrzymałość na rozciąganie konstrukcji wspiera trwałość połączenia w instalacjach narażonych na obciążenia mechaniczne.

Zastosowanie i warunki pracy

Element pracuje przy maksymalnym ciśnieniu roboczym 16 bar w temperaturze 20 °C. Przeznaczony jest do:

• wody pitnej zimnej i ciepłej
• wody chłodzącej i grzewczej bez środka przeciw zamarzaniu oraz z dodatkiem glikolu
• wody ciepłowniczej do 120 °C
• wód technologicznych i procesowych
• sprężonego powietrza w klasie czystości oleju 0-3
• próżni
• gazów obojętnych, np. azotu, oraz gazów przemysłowych, np. acetylen, gazy do spawania
• instalacji w budownictwie mieszkaniowym, przemyśle i w budowie okrętowej

Montaż i parametry połączeń

Trójnik ma kąt 90 ° i trzy mufy zaciskowe. Połączenie 1 i 3 to DN 50 ze średnicą zewnętrzną rury 54 mm, długość połączenia 69 mm, długość robocza 34 mm. Połączenie 2 to odgałęzienie DN 20 ze średnicą zewnętrzną rury 22 mm, długość połączenia 61 mm, długość robocza 40 mm. Wszystkie połączenia są mufami zaciskowymi z miedzi, gatunek materiału Cu-DHP CW024A.
