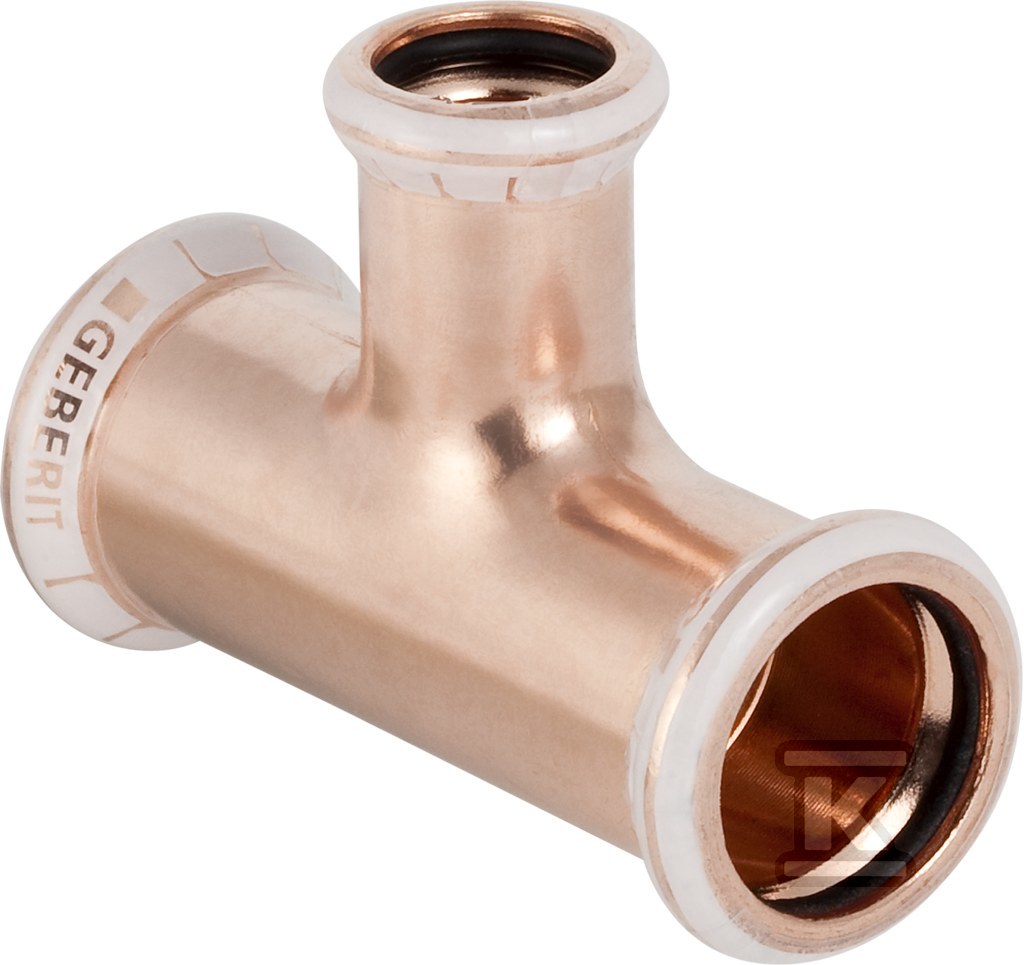

Trójnik Geberit Mapress Kupfer redukcyjny d54-28 61228

Trójnik miedziany Mapress 54 mm x 54 mm x 28 mm do połączeń zaciskowych

Trójnik kątowy 90° z mufami zaciskowymi przeznaczony do instalacji systemowych z rur miedzianych Mapress. Wykonanie z miedzi Cu-DHP CW024A zapewnia stabilność połączenia w instalacjach ciśnieniowych, a profil zaciskowy M pozwala na szybki montaż szczękami prasującymi bez lutowania. Odgałęzienie 28 mm na dwóch końcówkach 54 mm umożliwia rozprowadzenie medium w rozwidleniu przy zachowaniu ciągłości głównej linii DN 50.

Budowa i materiały

Korpus trójnika wykonano z miedzi Cu-DHP CW024A, materiału o wysokiej wytrzymałości na rozciąganie. Powierzchnia połączeń pozostaje w stanie surowym, bez dodatkowego zabezpieczenia powłokowego. Każda mufa zaciskowa posiada uszczelkę z kauczuku monomerycznego etylen-propylen-dien EPDM, co zapewnia szczelność połączenia prasowanego. Kod profilu połączenia do szczęk zaciskowych to M dla wszystkich trzech końcówek. Konstrukcja jednoczęściowa, bez zaworu spustowego i odpowietrznika, z kątem rozgałęzienia 90°.

• miedź Cu-DHP CW024A w połączeniach 1, 2 i 3
• uszczelka EPDM
• profil zaciskowy M
• wysoka wytrzymałość na rozciąganie
• obróbka powierzchni stan surowy

Parametry pracy i montaż

Urządzenie pracuje przy maksymalnym ciśnieniu roboczym 16 bar w temperaturze 20°C. Średnice zewnętrzne rur to 54 mm dla połączeń 1 i 3 oraz 28 mm dla połączenia 2, co odpowiada średnicom nominalnym DN 50, DN 50 i DN 25. Długości robocze połączeń wynoszą 34 mm dla połączenia 1, 41 mm dla połączenia 2 i 34 mm dla połączenia 3. Całkowite długości połączeń to 69 mm dla połączenia 1, 64 mm dla połączenia 2 i 69 mm dla połączenia 3. Parametry te określają głębokość wsunięcia rury i pozycjonowanie przy prasowaniu.

• maksymalne ciśnienie robocze przy 20°C 16 bar
• średnica zewnętrzna rury połączenia 1 54 mm, DN 50
• średnica zewnętrzna rury połączenia 2 28 mm, DN 25
• średnica zewnętrzna rury połączenia 3 54 mm, DN 50
• długość robocza połączenia 1 34 mm, długość 69 mm
• długość robocza połączenia 2 41 mm, długość 64 mm
• długość robocza połączenia 3 34 mm, długość 69 mm

Zastosowanie w instalacji systemowej

Trójnik jest elementem rury systemowej Mapress, przeznaczonym do połączeń prasowanych w instalacjach wodnych i grzewczych z rur miedzianych. Brak ukształtowania do kierunku przepływu oraz brak elementów dodatkowych takich jak zawór spustowy czy odpowietrznik upraszcza montaż i utrzymanie. Konstrukcja z mufami zaciskowymi i uszczelkami EPDM zapewnia szczelność bez dodatkowych uszczelnień na budowie.
