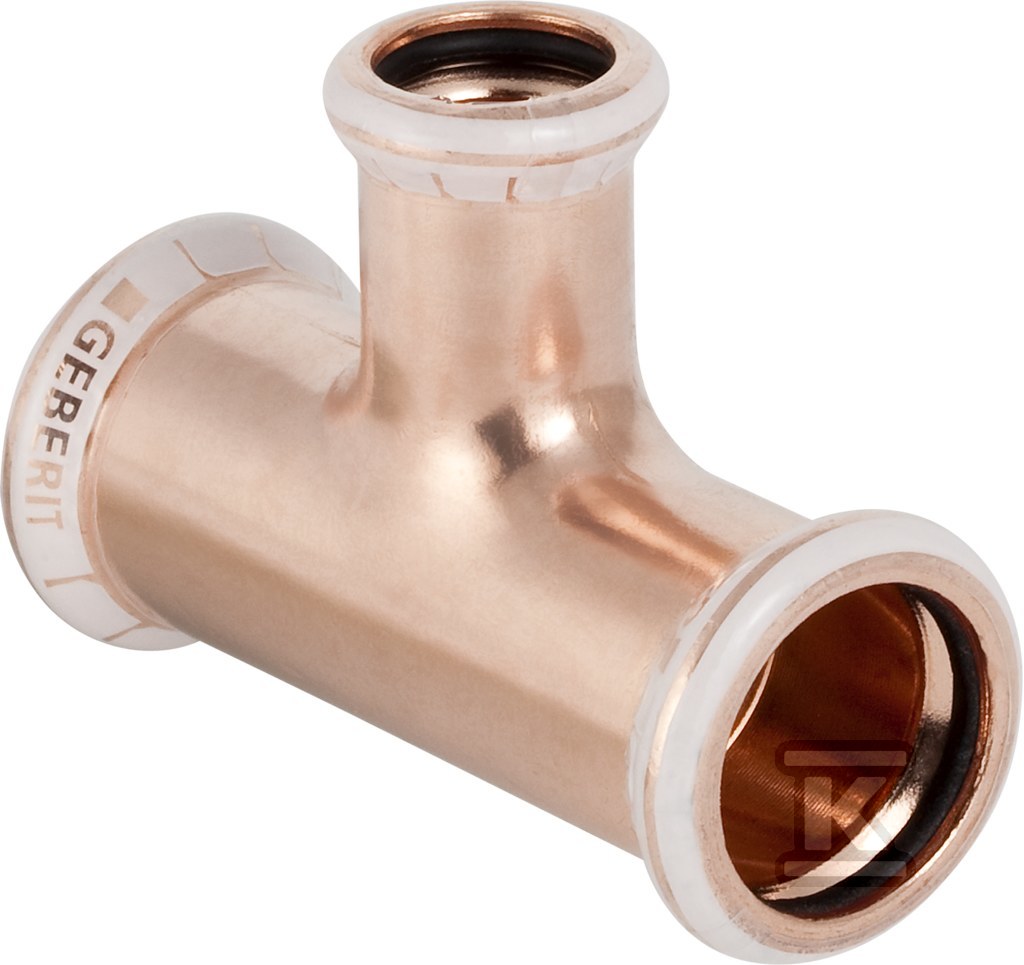

Trójnik Geberit Mapress Kupfer redukcyjny d54-35 61225

Trójnik miedziany Mapress do rozgałęzień instalacji ciśnieniowych

Trójnik Geberit Mapress Kupfer 54-35-54 umożliwia rozgałęzienie przewodu miedzianego o średnicy zewnętrznej 54 mm na odgałęzienie 35 mm przy zachowaniu średnicy 54 mm na przeciwległym końcu. Kąt rozgałęzienia 90 ° pozwala prowadzić instalację w płaszczyźnie prostopadłej bez dodatkowych kolanek. Wszystkie trzy końcówki to mufy zaciskowe z profilem M, przeznaczone do połączenia prasowego z rurami systemowymi Mapress.

Konstrukcja i materiał

Korpus wykonano z miedzi gatunku Cu-DHP CW024A, w stanie surowym bez dodatkowej powłoki ochronnej. Powierzchnia połączeń pozostaje w stanie surowym, co zapewnia prawidłowe uszczelnienie po prasowaniu. Uszczelnienie zapewnia pierścień z kauczuku etylenowo-propylenowo-dienowego EPDM, odpornego na wodę, glikol i typowe media grzewcze. Element jest jednoczęściowy, bez zaworu spustowego i odpowietrznika, z deklarowaną wysoką wytrzymałością na rozciąganie. Trzy mufy zaciskowe mają kod profilu M do szczęk prasujących.

• miedź Cu-DHP CW024A na wszystkich połączeniach
• uszczelka EPDM
• profil zaciskowy M na połączeniach 1, 2 i 3
• powierzchnia w stanie surowym

Montaż i kompatybilność

Połączenia 1 i 3 przyjmują rurę o średnicy zewnętrznej 54 mm, nominalnie DN 50, z długością roboczą 34 mm i długością całkowitą mufy ok. 69 mm. Połączenie 2 to odgałęzienie redukcyjne o średnicy zewnętrznej 35 mm, nominalnie DN 32, z długością roboczą 42 mm i długością mufy ok. 68 mm. Całkowita długość elementu wynosi ok. 138 mm, co ułatwia planowanie trasy w ograniczonej przestrzeni. Konstrukcja przeznaczona jest do rur systemowych Mapress i wymaga standardowego narzędzia prasującego z szczękami M.

• mufa zaciskowa na każdym z trzech końców
• długość robocza 34 mm dla końcówek 54 mm, 42 mm dla odgałęzienia 35 mm
• brak kształtowania do kierunku przepływu, symetryczne rozgałęzienie

Warunki pracy i bezpieczeństwo

Element pracuje przy maksymalnym ciśnieniu 16 bar w temperaturze 20 °C. Średnice nominalne DN 50 / DN 32 / DN 50 odpowiadają typowym instalacjom wodnym i grzewczym z rur miedzianych. Miedź Cu-DHP zapewnia dobrą przewodność i odporność korozyjną, a uszczelnienie EPDM utrzymuje szczelność połączenia prasowego w zakresie temperatur roboczych systemu Mapress. Brak elementów ruchomych i prosta geometria 90 ° ograniczają ryzyko turbulencji i osadzania się zanieczyszczeń.
