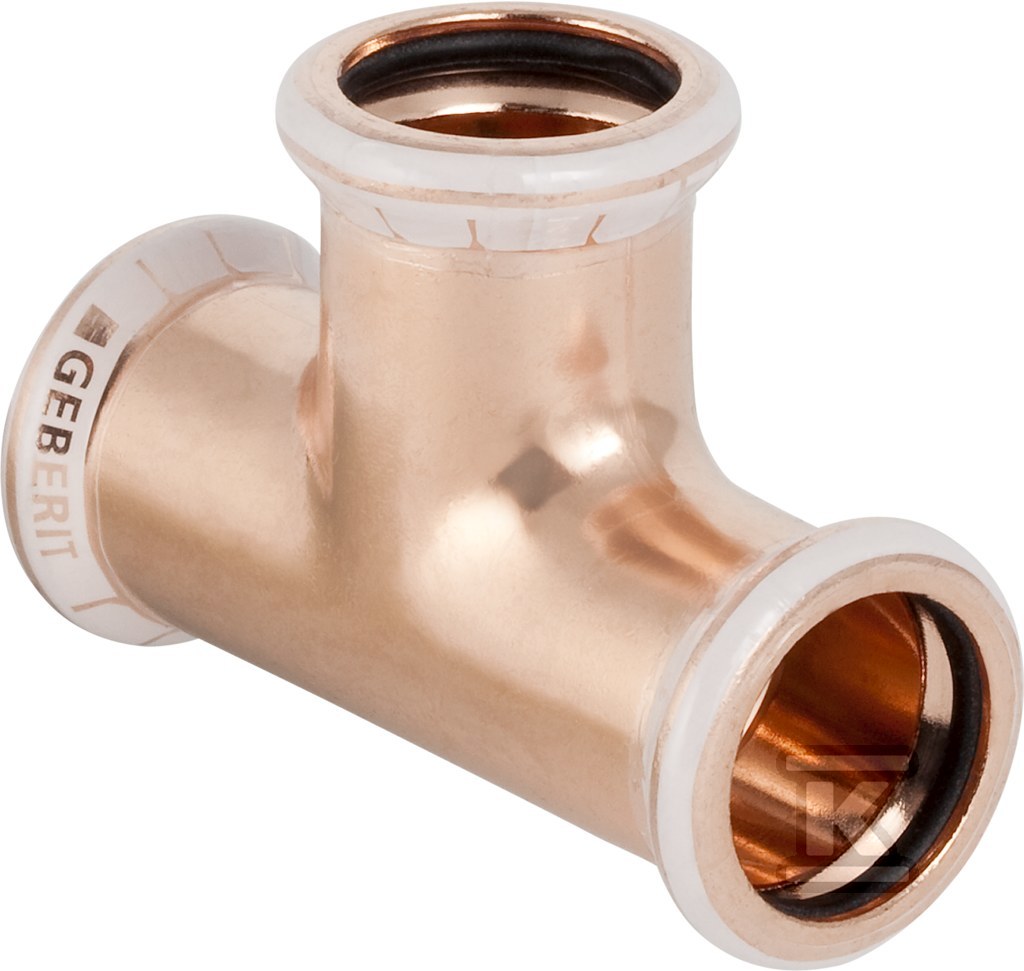

Trójnik Geberit Mapress Kupfer równoprzelotowy d15 61002

Równoprzelotowy trójnik press 15 mm do instalacji miedzianych

Równoprzelotowy trójnik 15 x 15 x 15 mm z mufami zaciskowymi przeznaczony jest do systemu Geberit Mapress Kupfer. Wykonany z miedzi Cu-DHP CW024A zgodnie z DIN EN 1412, łączy trzy odcinki rury o średnicy zewnętrznej 15 mm, DN 12, pod kątem 90 °. Całkowita długość elementu to ok. 64 mm, a długość połączeń wynosi 32 mm dla odgałęzień 1 i 3 oraz 31 mm dla połączenia 2, przy długości roboczej 12 mm na każdym wejściu. Profil do szczęk zaciskowych to M, a powierzchnia połączeń pozostaje w stanie surowym.

Konstrukcja i materiały

Korpus trójnika wykonano z miedzi Cu-DHP CW024A, gatunku o wysokiej wytrzymałości na rozciąganie, stosowanego w instalacjach ciśnieniowych. Każda mufa zaciskowa ma transparentny zaślepiający zatyczkę ochronną i widoczny wskaźnik prasowania. Element jest nieszczelny w stanie nieprasowanym do średnicy max. 54 mm, co ogranicza ryzyko ukrytej nieszczelności podczas montażu. Uszczelka w połączeniu to kauczuk etylenowo-propylenowo-dienowy EPDM, a w systemie Mapress do średnic ? 54 mm stosowany jest czarny pierścień CIIR. Trójnik jest elementem rury systemowej, z uszczelkami, bez zaworu spustowego i odpowietrznika, w wersji nieredukcyjnej i niewieloczęściowej.

Zastosowania i warunki pracy

Przeznaczenie obejmuje instalacje wody pitnej zimnej i ciepłej, wody grzewczej, wody chłodzącej z i bez środka przeciwzamrożeniowego, wody sieci ciepłowniczej do max. 120 °C, wody użytkowej, sprężonego powietrza klasy czystości oleju 0-3, podciśnienia oraz gazów obojętnych takich jak azot. Dopuszczalne jest zastosowanie w instalacjach budynków, przemyśle i budownictwie okrętowym. Maksymalne ciśnienie robocze przy 20 °C to 16 bar, a zakres temperatur pracy to -20 °C do +120 °C. System Mapress Kupfer d 12-108 mm jest sprawdzony i certyfikowany przez DVGW, a produkt posiada aprobatę WRAS. Prasowanie odbywa się bez prac spawalniczych, z zachowaniem głębokości wciskania.

Montaż i kompatybilność

Połączenie realizowane jest metodą prasowania z użyciem odpowiednich szczęk do profilu M. Brak konieczności lutowania lub spawania skraca czas montażu i eliminuje prace na gorąco. Trójnik współpracuje z rurami miedzianymi systemowymi Geberit Mapress o średnicy zewnętrznej 15 mm. Wskaźnik prasowania ułatwia kontrolę prawidłowego wykonania połączenia na etapie odbioru. Masa elementu to ok. 0,082 kg, co ułatwia obsługę przy montażu wielopunktowym.
