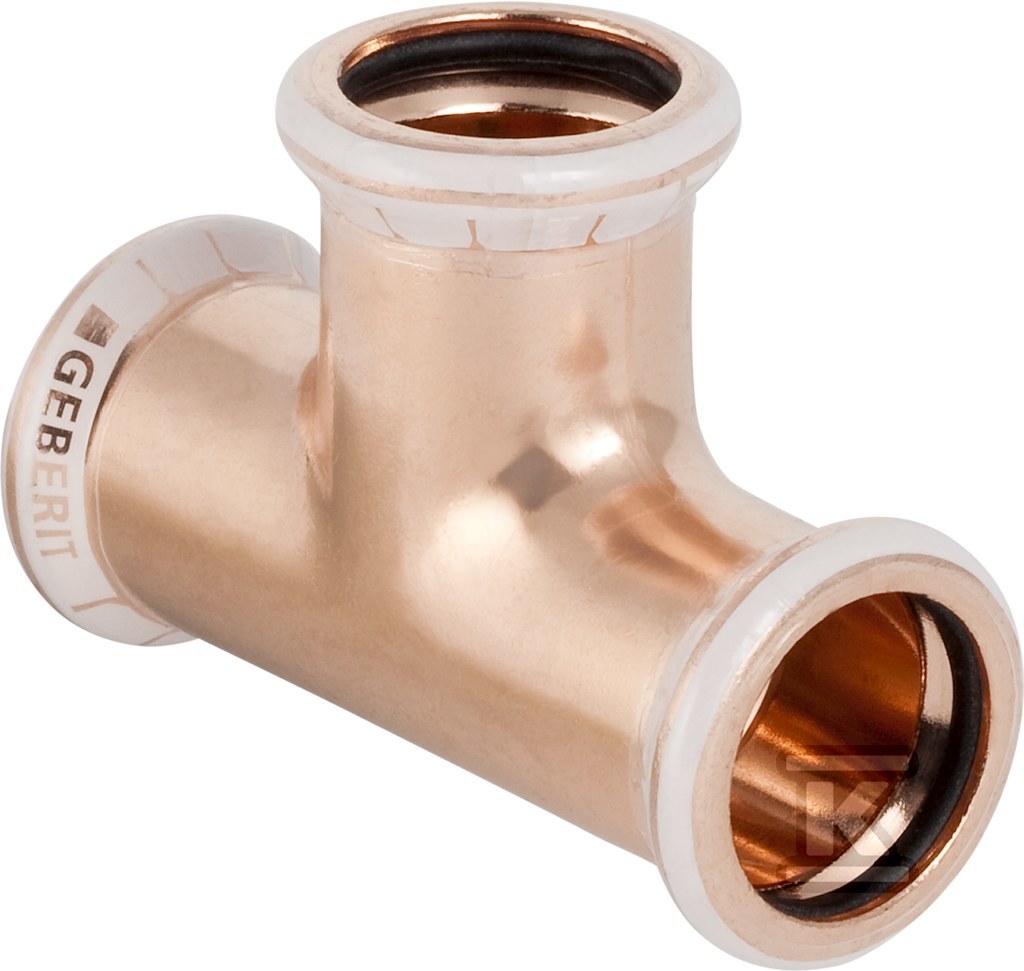

Trójnik Geberit Mapress Kupfer równoprzelotowy d22 61004

Równoprzelotowy trójnik prasowy do instalacji miedzianych Mapress

Trójnik równoprzelotowy d 22 mm z serii Geberit Mapress Kupfer to element rozgałęziający w technologii prasowej M, przeznaczony do połączeń rur miedzianych Cu-DHP CW024A. Trzy mufy zaciskowe o średnicy zewnętrznej rury 22 mm i nominalnej DN 20 tworzą kąt 90 °, co pozwala na proste odgałęzienie w instalacji bez redukcji przekroju. Wysoka wytrzymałość na rozciąganie oraz konstrukcja z miedzi zapewnia stabilność połączenia w instalacjach ciśnieniowych i niskotemperaturowych.

Zastosowania i media robocze

Element jest przeznaczony do instalacji sanitarnych, grzewczych, chłodniczych i przemysłowych. Sprawdzi się w instalacjach wody pitnej zimnej i ciepłej, wody grzewczej i chłodzącej z dodatkiem lub bez środka przeciw zamarzaniu, wody sieciowej do 120 °C, wody użytkowej i procesowej. Dopuszczalne jest zastosowanie do sprężonego powietrza klasy czystości oleju 0-3, podciśnienia oraz gazów obojętnych takich jak azot. Zakres zastosowań obejmuje instalacje w budynkach użyteczności publicznej, przemyśle i budownictwie okrętowym. Dzięki uszczelce z kauczuku etylenowo-propylenowo-dienowego EPDM połączenie zachowuje szczelność w typowych warunkach pracy instalacji miedzianych.

Budowa i materiały

Korpus trójnika wykonano z miedzi Cu-DHP CW024A zgodnie z DIN EN 1412. Powierzchnia połączeń pozostaje w stanie surowym, bez dodatkowej obróbki, co zapewnia prawidłowe zaciskanie. Każda mufa zaciskowa ma długość połączenia 37 mm, a głębokość wciskania rury wynosi 16 mm. Profil zaciskowy M jest zgodny z narzędziami prasowymi Geberit Mapress do rur d 12-35 mm prasowanych szczękami. Mufy wyposażono w transparentny zaślepiający kołnierz ochronny, a na korpusie znajduje się wskaźnik prasowania. W rozmiarach do o 54 mm system stosuje pierścienie uszczelniające CIIR czarne, a w większych przekrojach EPDM czarne. Konstrukcja jest jednoczęściowa, bez zaworu spustowego i odpowietrznika, z uszczelkami fabrycznie osadzonymi.

Montaż i parametry pracy

Połączenie powstaje przez wciśnięcie rury na głębokość 16 mm i zaciśnięcie mufy odpowiednim narzędziem prasowym przy zachowaniu głębokości wciskania. Niezaciśnięte połączenie jest nieszczelne do o ? 54 mm, co stanowi zabezpieczenie przed przypadkowym uruchomieniem instalacji. Wymiary gabarytowe elementu to ok. 74 mm długości całkowitej przy wysokości i głębokości ok. 16 mm, co ułatwia montaż w ciasnych przestrzeniach. Maksymalne ciśnienie robocze przy 20 °C wynosi 16 bar. Trójnik nie posiada kształtowania do kierunku przepływu i nie jest modelem redukcyjnym.

Zgodność i certyfikaty

System Geberit Mapress Kupfer d 12-108 mm jest sprawdzony i certyfikowany przez DVGW pod numerem DW-8511AU2013. Materiał Cu-DHP CW024A zapewnia odporność korozyjną w wodzie pitnej i instalacjach grzewczych. Zastosowanie uszczelki EPDM oraz pierścieni butylowych CIR w zakresie d 12-54 mm odpowiada wymaganiom dla instalacji wody pitnej, grzewczych i chłodniczych.
