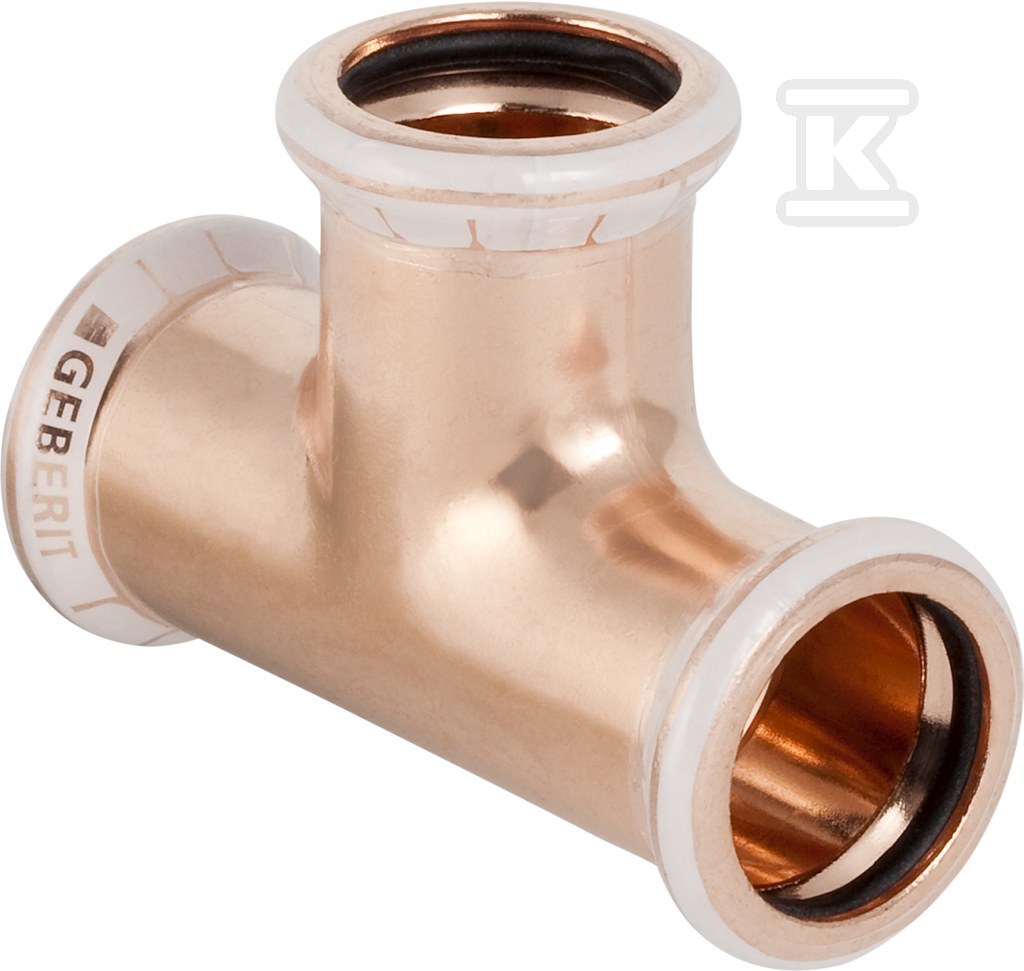

Trójnik Geberit Mapress Kupfer równoprzelotowy d28 61005

Równoprzelotowy trójnik prasowy z miedzi do wody pitnej i instalacji technicznych

Trójnik Geberit Mapress Kupfer d28 to element systemu prasowego do połączeń miedzianych z trzema mufami zaciskowymi o jednakowej średnicy. Przeznaczony jest do instalacji wodnych, grzewczych i technicznych, gdzie wymagane jest szybkie, bezpłomieniowe łączenie rur miedzianych bez spawania i lutowania. Kąt rozgałęzienia wynosi 90 °, a nominalna średnica połączeń to DN 25 przy średnicy zewnętrznej rury 28 mm.

Budowa i materiały

Korpus wykonano z miedzi Cu-DHP CW024A wg EN 1412. Wszystkie trzy połączenia to mufy zaciskowe z kodem profilu M do szczęk prasujących. Powierzchnia połączeń pozostaje w stanie surowym. Uszczelnienie zapewnia pierścień z kauczuku monomerycznego etylen-propylen-dien EPDM, a element jest wyposażony w uszczelki. Konstrukcja deklaruje wysoką wytrzymałość na rozciąganie.

W praktyce montażowej pomaga wskaźnik prasowania oraz fakt, że nieprzyciśnięty element jest nieszczelny do o ? 54 mm, co ogranicza ryzyko niezauważonego braku prasowania. Mufa prasowa ma przezroczysty zaślepiający korek ochronny. Element nie jest wieloczęściowy, nie jest redukcją i nie ma zaworu spustowego ani odpowietrznika.

Zastosowanie i warunki pracy

Trójnik pracuje w zakresie temperatur od -20 °C do +120 °C i wytrzymuje maksymalne ciśnienie robocze 16 bar przy 20 °C. Został dopuszczony do wody pitnej, co potwierdza aprobatę WRAS.

Typowe zastosowania wynikające z charakterystyki systemu Mapress Copper:

• zimna i ciepła woda pitna
• woda grzewcza i chłodząca, z czynnikiem przeciw zamarzaniu i bez
• woda sieciowa do ogrzewania zdalnego ? 120 °C
• woda użytkowa
• sprężone powietrze klasy czystości oleju 0-3
• podciśnienie
• gazy obojętne, np. azot
• instalacje techniczne w budownictwie, przemyśle i na statkach

Długość połączenia wynosi 42 mm, a długość robocza połączenia 19 mm dla każdego z trzech odgałęzień. Element jest klasyfikowany jako rura systemowa.

Montaż i bezpieczeństwo

Połączenie prasowe eliminuje prace z otwartym ogniem. Montaż jest bezpłomieniowy i szybki, co ogranicza emisję dymu i ryzyko pożaru na budowie. Trójnik równoprzelotowy pozwala na rozgałęzienie instalacji pod kątem prostym bez dodatkowych przejściówek.

Wersja d28 jest elementem rodziny Mapress Copper Press-Fit z gwarancją producenta 10 lat. Dzięki uszczelce EPDM i miedzi Cu-DHP element zachowuje szczelność w instalacjach wodnych i grzewczych przy długotrwałej eksploatacji w podanych warunkach temperaturowo-ciśnieniowych.
