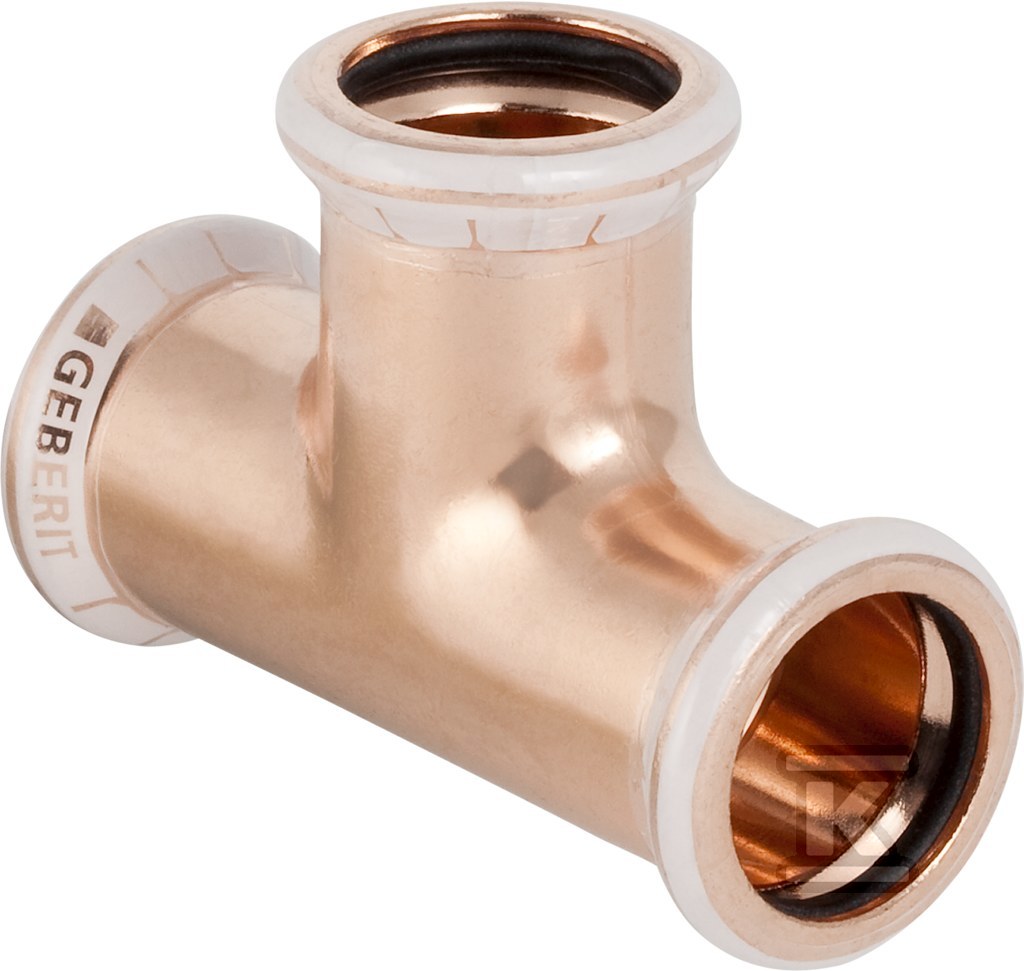

Trójnik Geberit Mapress Kupfer równoprzelotowy d42 61007

Rozgałęzienie instalacji wodnych i grzewczych w technologii press-fit

Trójnik równoprzelotowy Mapress Kupfer d42 umożliwia szybkie i pewne rozgałęzienie przewodu miedzianego bez spawania i lutowania. Trzy mufy zaciskowe o średnicy zewnętrznej 42 mm i nominalnej DN 40 tworzą kąt 90°, co pozwala na prowadzenie instalacji w płaszczyźnie prostopadłej przy zachowaniu pełnego przekroju przepływu. Rozwiązanie jest przeznaczone do systemów wodnych, grzewczych i chłodniczych montowanych przez instalatorów oraz w obiektach przemysłowych.

Konstrukcja z miedzi Cu-DHP i połączenia zaciskowe

Korpus wykonano z miedzi Cu-DHP CW024A zgodnej z EN 1412, w stanie surowym bez dodatkowej obróbki powierzchni. Każde z trzech połączeń to mufa zaciskowa z kodem profilu M do szczęk prasujących, o długości 57 mm przy połączeniach 1 i 3 oraz 66 mm przy połączeniu 2. Długość robocza wynosi 27 mm dla połączeń 1 i 3 oraz 36 mm dla połączenia 2, co zapewnia stabilne osadzenie rury i równomierne dociśnięcie uszczelki.

Uszczelnienie zapewnia pierścień z kauczuku etylenowo-propylenowo-dienowego EPDM, w praktyce stosowany w wersji CIIR dla średnic do 54 mm, czarny i odporny na przepuszczanie gazu. Wskaźnik prasowania sygnalizuje nieszczelność w przypadku braku dociśnięcia do o ? 54 mm. Złącze jest jednoczęściowe, bez zaworu spustowego i odpowietrznika, z wysoką wytrzymałością na rozciąganie. Transparentna zaślepka ochronna zabezpiecza mufę przed zabrudzeniem do momentu montażu.

Zastosowanie i warunki pracy

Fitting przeznaczony jest do wody pitnej zimnej i ciepłej, wody grzewczej, układów chłodniczych i klimatyzacyjnych, sprężonego powietrza, gazów obojętnych takich jak azot, instalacji przeciwpożarowych oraz zastosowań w budownictwie okrętowym. Dopuszczalny zakres temperatur pracy to -20 °C do +120°C, a maksymalne ciśnienie robocze przy 20°C wynosi 16 bar. Parametry pozwalają na pracę z rurami miedzianymi zgodnymi z EN 1057 w odmianach miękkiej, półtwardej i twardej.

System Mapress jest rozwiązaniem systemowym, co oznacza kompatybilność z rurami i akcesoriami Mapress. Brak kształtowania do kierunku przepływu upraszcza orientację przy montażu, a prosta geometria trójnika równoprzelotowego ułatwia obliczenia hydrauliczne i utrzymanie stałego przekroju.

Montaż bez ognia i zgodność z normami

Połączenie prasowane eliminuje prace gorące, lutowanie i skręcanie. Montaż odbywa się na zimno, co skraca czas instalacji i ogranicza ryzyko uszkodzenia sąsiednich elementów. Dzięki temu instalatorzy mogą pracować w pomieszczeniach zamkniętych bez konieczności zabezpieczeń przeciwpożarowych.

Produkt posiada aprobatę WRAS, certyfikację DVGW dla wody, KIWA oraz TÜV. W praktyce stosowany jest w instalacjach domowych i przemysłowych, gdzie wymagana jest szczelność na gaz i odporność na wysokie temperatury.
