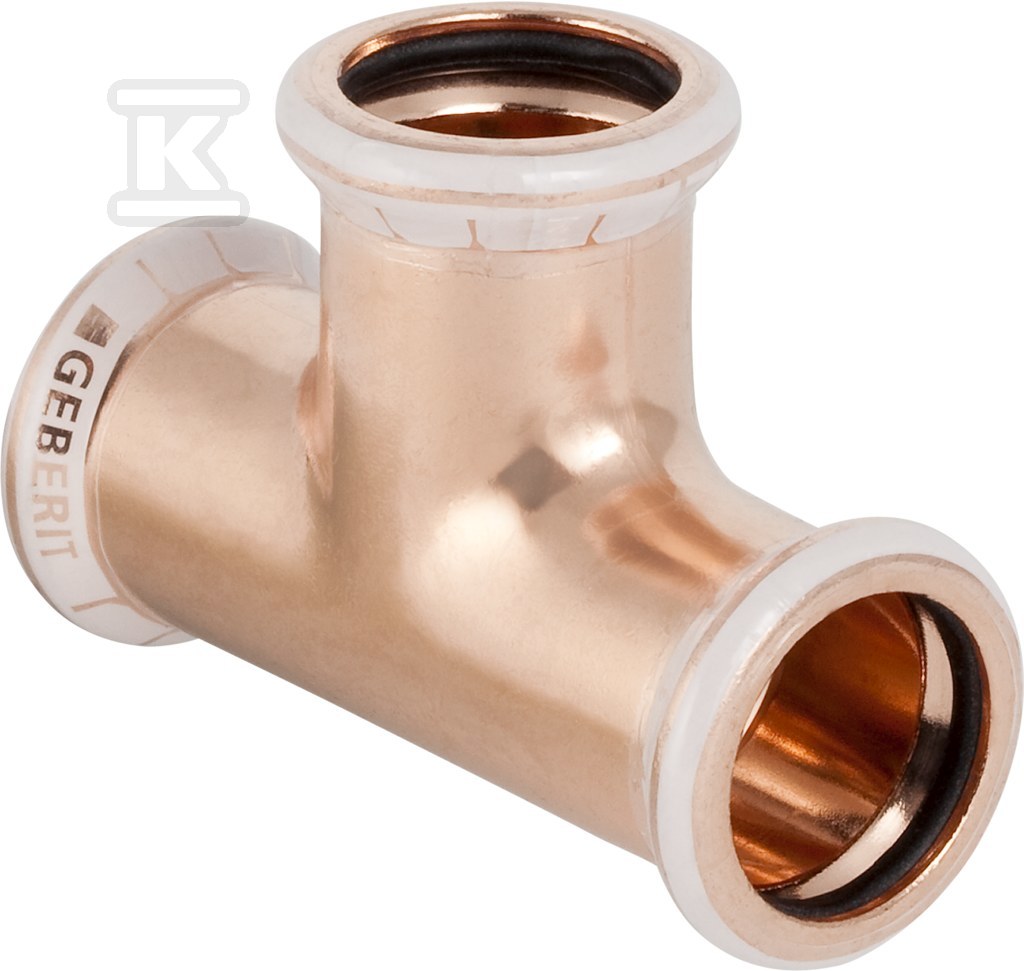

Trójnik Geberit Mapress Kupfer równoprzelotowy d54 61008

Równoprzelotowy trójnik prasowy 54 mm do systemów miedzianych

Trójnik równoprzelotowy Geberit Mapress Kupfer d54 to element rozgałęziający z trzema mufami zaciskowymi o średnicy zewnętrznej 54 mm, DN 50, przeznaczony do instalacji prasowych z rur miedzianych. Wykonanie z miedzi Cu-DHP CW024A wg EN 1412 zapewnia wysoką wytrzymałość na rozciąganie i stabilność w instalacjach wodnych, grzewczych i przemysłowych. Kąt rozgałęzienia 90 ° oraz profil szczęk zaciskowych M pozwalają na szybkie i powtarzalne połączenia bez spawania i lutowania.

Budowa z miedzi Cu-DHP i uszczelnienie prasowe

Korpus trójnika wykonano z miedzi Cu-DHP CW024A, z powierzchnią w stanie surowym na wszystkich połączeniach. Każde z trzech podejść to mufa zaciskowa z czarną uszczelką syntetyczną zgodną z systemem Mapress, co zapewnia szczelność po zaprasowaniu. W rozmiarze do o 54 mm element jest nieszczelny w stanie niezaprasowanym, co działa jako wskaźnik montażowy i chroni przed przypadkowym uruchomieniem instalacji. Wysoka wytrzymałość na rozciąganie oraz brak kształtowania pod kierunek przepływu sprawiają, że element zachowuje pełną przepustowość w rozgałęzieniu. Waga ok. 0,52 kg ułatwia manipulację na wysokości.

Zakres temperatur, ciśnień i mediów

Urządzenie pracuje w zakresie temperatur od -20 °C do +120 °C i wytrzymuje maksymalne ciśnienie robocze 16 bar przy 20 °C. Dzięki temu nadaje się do:

• zimnej i ciepłej wody pitnej, wody użytkowej i wody grzewczej do 120 °C
• instalacji chłodniczych z wodą i z dodatkiem środka przeciw zamarzaniu
• sprężonego powietrza klasy czystości oleju 0-3 oraz gazów obojętnych, np. azotu
• pracy pod podciśnieniem i w systemach przeciwpożarowych
• sieci ciepłowniczych zdalnych do 120 °C oraz instalacji okrętowych i przemysłowych

Zatwierdzenie WRAS i deklarowana gwarancja 10 lat potwierdzają przydatność do wody pitnej i trwałość w eksploatacji.

Montaż bez spawania i wymiary instalacyjne

Połączenia prasowe eliminują prace gorące, co skraca czas montażu i ogranicza ryzyko pożarowe. Długości instalacyjne dla d54 wynoszą: długość całkowita ok. 138 mm, długość połączenia 69 mm, długość robocza 34 mm, przy drugim podejściu długość robocza 43 mm. Średnica nominalna każdego podejścia to DN 50, a średnica zewnętrzna rury 54 mm. Element jest jednoczęściowy, nie jest modelem redukcyjnym ani wieloczęściowym, bez zaworu spustowego i odpowietrznika.
