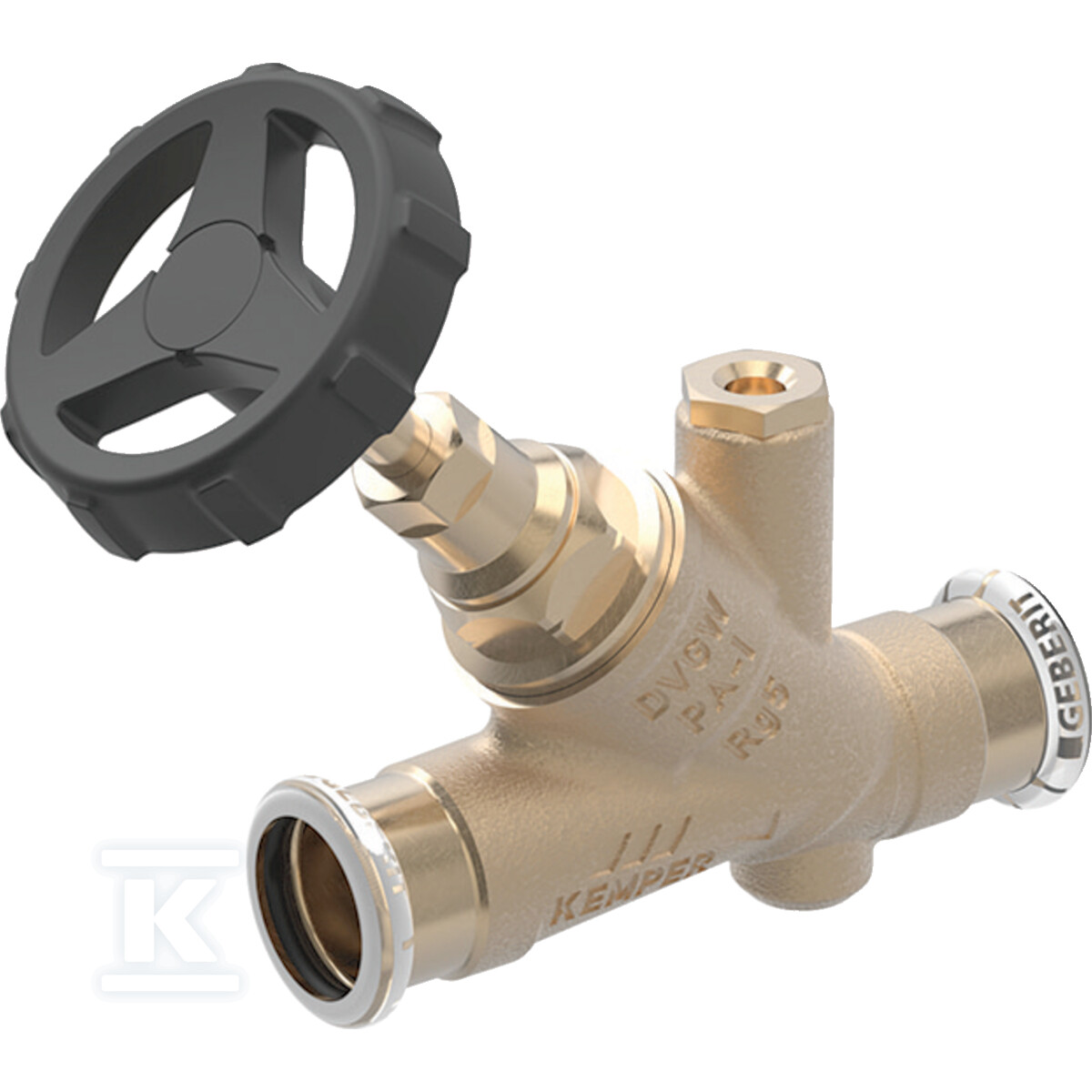

Zawór odcinający skośny Geberit Mapress: CuSn4Zn2PS, d=54mm, PN=10bar 94888

Skośny zawór odcinający do instalacji wodnych i sprężonego powietrza

Zawór odcinający skośny Geberit Mapress o średnicy zewnętrznej 54 mm i nominalnej DN 50 to element systemu prasowego przeznaczony do precyzyjnego odcinania przepływu w instalacjach wodnych i powietrznych. Kąt zaworu 135 ° oraz całkowicie przepływowa górna część ograniczają opory przepływu, a połączenie mufą zaciskową na obu końcach pozwala na szybki montaż bez lutowania. Klasa ciśnienia PN 10 i zakres temperatur 0-95 °C sprawiają, że urządzenie sprawdza się zarówno w instalacjach sanitarnych, jak i w obiegach grzewczo-chłodzących.

Budowa i materiały

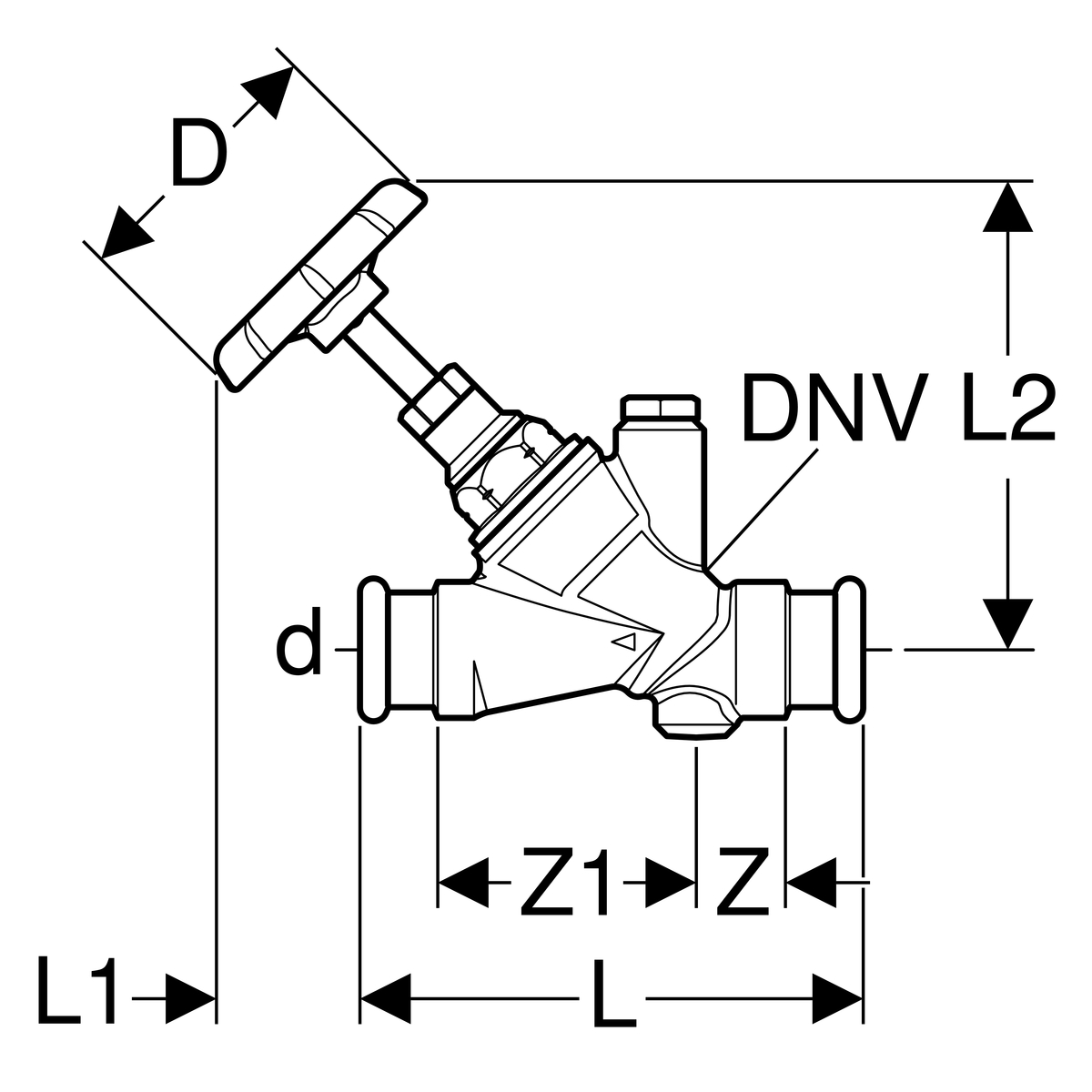

Korpus wykonano z brązu Rg 5, a górna część z bezołowiowego brązu, co zapewnia odporność na korozję w wodzie pitnej. Gniazdo zaworu jest ze stali nierdzewnej, uszczelnienia zaworu i górnej części wykonano z EPDM, a uszczelnienie wrzeciona to bezobsługowa, samosmarująca uszczelka wargowa z EPDM. Dodatkowo zastosowano czarną uszczelkę z CIIR. Głowica jest przykręcana śrubami, a długość uchwytu / średnica koła ręcznego wynosi 90 mm. Kąt trzpienia 135 ° odpowiada kątowi zaworu. Powierzchnia pozostaje w stanie surowym, a długość zabudowy jest znormalizowana wg DIN. Mufa zaprasowywana ma przezroczystą zaślepkę ochronną i wskaźnik zaciśnięcia. Połączenie staje się szczelne dopiero po zaprasowaniu, co eliminuje ryzyko przypadkowego uruchomienia przed montażem.

Zastosowanie i warunki pracy

Urządzenie jest przeznaczone do:

• zimnej i ciepłej wody pitnej, w tym zimnej wody o ciśnieniu roboczym do 16 bar / 1600 kPa,
• wody chłodzącej i grzewczej bez środka zapobiegającego zamarzaniu,
• wody chłodzącej i grzewczej ze środkiem zapobiegającym zamarzaniu,
• sprężonego powietrza klasy czystości oleju 0-3, do ciśnienia roboczego do 6 bar / 600 kPa.

Zakres temperatur pracy 0-95 °C pokrywa typowe warunki instalacji sanitarnych i grzewczych. Uszczelnienie gumowe oraz materiał uszczelnienia trzpienia z kauczuku monomerycznego etylen-propylen-dien EPDM zapewniają stabilność przy zmiennych temperaturach. Brak zabezpieczenia przed przepływem zwrotnym, brak zaworu spustowego i brak sprężyny otwierającej / zamykającej oznacza klasyczne, bezobciążeniowe działanie zaworu odcinającego.

Montaż i eksploatacja

Oba przyłącza to mufa zaciskowa, bez złączki, co upraszcza łączenie z rurami Mapress o średnicy zewnętrznej 54 mm. Zawór nie ma wskaźnika pozycji, nie jest samozamykający i nie posiada przyłącza pod napęd. Dzięki bezobsługowemu uszczelnieniu wrzeciona nie wymaga okresowego smarowania. Górna część całkowicie przepływowa ogranicza osadzanie się zanieczyszczeń. Przyłącze zaworu spustowego 1/4" jest fabrycznie zamknięte. Konstrukcja z kątowym trzpieniem 135 ° ułatwia obsługę w ciasnych przestrzeniach instalacyjnych, a znormalizowana długość zabudowy DIN pozwala na przewidywalne planowanie trasy instalacji.
