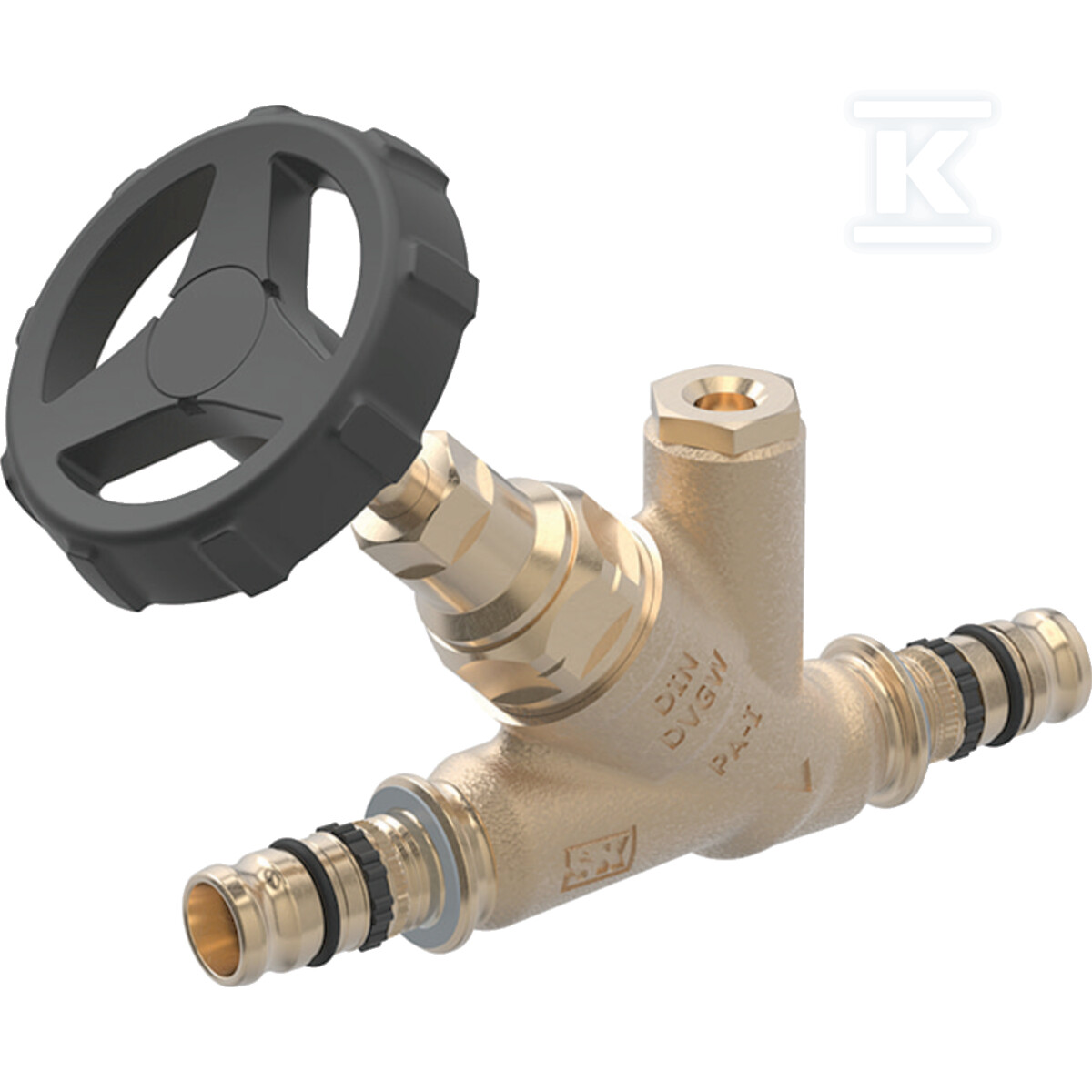

Zawór odcinający skośny Geberit Mepla: CuSn5Zn5Pb2-C, d=32mm, PN=10bar 604.032.00.1

Zawór odcinający skośny Mepla DN 25 z przyłączem 32 mm PN 10

Zapewnia pewne odcięcie przepływu w instalacjach wodnych i powietrznych wykonanych z rur Mepla. Kątowa konstrukcja 135° z wznoszącym się trzpieniem i kołem ręcznym o średnicy 70 mm ułatwia obsługę w ograniczonej przestrzeni, a górna część całkowicie przepływowa ogranicza straty ciśnienia. Głowica przykręcana śrubami pozwala na serwis bez demontażu całego przyłącza, a połączenie szczelne uzyskuje się dopiero po zaprasowaniu nypela.

Budowa i materiały

Korpus zaworu wykonany jest z brązu CuSn5Zn5Pb2-C, górna część z bezołowiowego brązu, a gniazdo zaworu ze stali nierdzewnej. Komponenty mające kontakt z wodą pitną są bezołowiowe. Uszczelnienie trzpienia to bezobsługowa, samosmarująca uszczelka wargowa z EPDM, a uszczelki zaworu i górnej części również z EPDM. Powierzchnia pozostaje w stanie surowym. Nypel zaprasowywany dostarczany jest z przezroczystą zaślepką ochronną, a przyłącze zaworu spustowego 1/4" jest fabrycznie zamknięte.

• wznoszący się trzpień z kołem ręcznym ułatwia wizualną kontrolę położenia
• górna część całkowicie przepływowa minimalizuje opory przepływu
• uszczelnienie EPDM zapewnia odporność na wodę ciepłą i środki przeciw zamarzaniu

Zakres pracy i media

Zawór pracuje w klasie ciśnienia PN 10 przy temperaturze 0-80 °C. Przeznaczony jest do zimnej i ciepłej wody pitnej, do wody chłodzącej i grzewczej bez środka zapobiegającego zamarzaniu oraz ze środkiem zapobiegającym zamarzaniu. Dopuszczalne jest zastosowanie do sprężonego powietrza w klasie czystości oleju 0-3 przy ciśnieniu roboczym do 6 bar / 600 kPa. Średnica nominalna DN 25 przy zewnętrznej średnicy przyłącza 32 mm zapewnia dopasowanie do standardowych rur Mepla.

• bezobsługowe uszczelnienie wrzeciona zmniejsza potrzebę konserwacji
• materiał bezołowiowy zgodny z wymaganiami dla wody pitnej
• odporność na media grzewcze i chłodnicze z dodatkami

Montaż i parametry geometryczne

Kąt zaworu 135° i znormalizowana długość zabudowy DIN ułatwiają wpięcie w istniejące instalacje. Działanie ręczne kołem, brak wskaźnika pozycji, brak sprężyny otwierającej ani zamykającej oraz brak zabezpieczenia przed przepływem zwrotnym upraszczają konstrukcję. Połączenie 1 i 2 typu Inne bez złączki wymaga zaprasowania, co gwarantuje szczelność na trwałe.

• przykręcana głowica umożliwia szybką wymianę uszczelnień
• wznoszący się trzpień ogranicza ryzyko przypadkowego zamknięcia
• kompaktowe wymiary przy średnicy przyłącza 32 mm pozwalają na montaż w ciasnych punktach instalacji
