Złączka przejściowa Geberit Mapress Edelstahl z gwintem wewnętrznym: d=54mm, Rp=2'' 31818

System połączeń press Geberit Mapress Edelstahl

Zamiast tradycyjnego spawania czy lutowania, rury i kształtki systemu Mapress łączy się za pomocą zacisku wykonywanego specjalnymi szczękami o profilu M. Technika press znacząco przyspiesza prace instalacyjne i eliminuje ryzyko błędów typowych dla procesów termicznych - odkształceń materiału czy konieczności stosowania otwartego ognia na placu budowy.

Parametry obu połączeń

Po stronie pierwszej znajduje się mufa zaciskowa o średnicy zewnętrznej 54 mm, nominalnej wielkości DN 50, z grubością ścianki 1,5 mm. Długość mufy wynosi 35 mm, a robocza głębokość wsunięcia rury to 2 mm. Połączenie wykonano ze stali nierdzewnej gatunku 316 (1.4401 / CrNiMo) - stopu chromowo-niklowo-molibdenowego o podwyższonej odporności na korozję i działanie chlorków. Powierzchnia pozostaje w stanie surowym.

Po stronie drugiej zamontowano gwint wewnętrzny cylindryczny w standardzie BSPT-Rp (zgodny z ISO 7-1 oraz EN 10226-1) o średnicy 2 cali. Gwint ma długość 27 mm, co zapewnia wystarczającą powierzchnię styku z elementem nakręcanym - zaworem, przyłączem kotła czy rozdzielaczem.

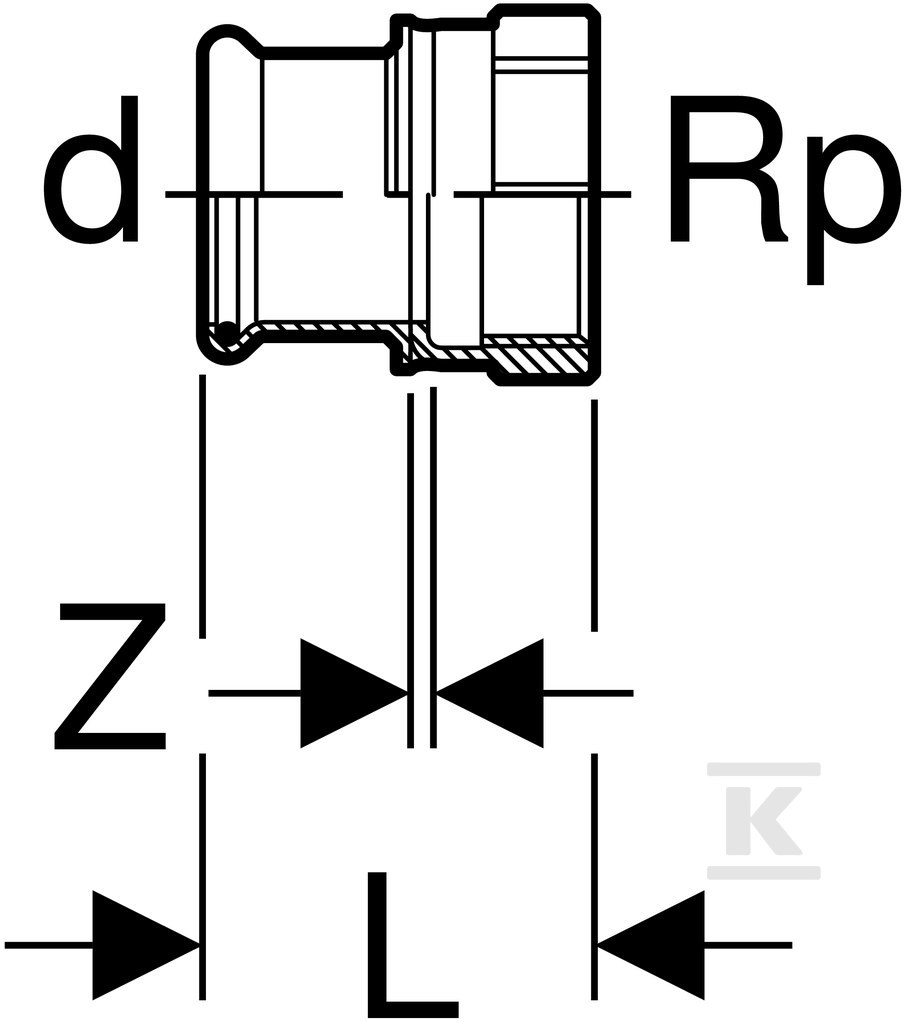

Całkowita długość złączki to 62 mm, wymiar pomocniczy Z wynosi 0,4 cm. Kształt jest prosty - bez załamania osi.

Uszczelnienie i sygnalizacja nieszczelności

Fabrycznie zamontowany uszczelniacz z CIIR (kauczuk chloroprenowo-nitrylowy) w kolorze czarnym zapewnia szczelność połączenia press już po wykonaniu zacisku. Producent wyposażył kształtkę w funkcję unverpresst undicht - mechanizm sygnalizacji nieszczelności w przypadku niedostatecznego zaciśnięcia. Dopóki połączenie nie zostanie poprawnie zaciśnięte szczękami, będzie przeciekać - co eliminuje ryzyko ukrytego błędu montażowego.

Mufa press wyposażona jest dodatkowo w przezroczysty kołpak ochronny chroniący wnętrze kształtki przed zabrudzeniem podczas transportu i przechowywania.

Kompatybilność mediowa

Kształtka sprawdza się zarówno w instalacjach komercyjnych, przemysłowych, jak i okrętowych:

• woda pitna ciepła i zimna,
• woda do celów chłodniczych i grzewczych - bez dodatku środków antyzamarzaniowych oraz z ich obecnością,
• woda sieci ciepłowniczych do temperatury 120 °C,
• para nasycona do 120 °C,
• wody przemysłowe i procesowe,
• wody oczyszczone,
• woda deszczowa o pH > 6,0,
• ścieki szare i czarne o pH > 6,0,
• woda przeciwpożarowa mokra oraz instalacje tryskaczowe,
• chemikalia i ciecze techniczne,
• sprężone powietrze (klasa czystości oleju 0-3),
• próżnia oraz gazy obojętne (np. azot),
• gazy przemysłowe takie jak acetylen czy gazy osłonowe przy spawaniu.

Podwyższona wytrzymałość na rozciąganie oznacza, że po poprawnym zamontowaniu połączenie przenosi obciążenia mechaniczne bez ryzyka rozłączenia pod wpływem naprężeń osiowych. Profile M obu połączeń pozwalają na stosowanie tych samych szczęk zaciskowych - upraszcza to logistykę narzędzi na dużych obiektach wielobranżowych.

Montaż polega na wsunięciu rury do mufy aż do oporu fabrycznego ogranicznika, nakręceniu elementu gwintowanego oraz wykonaniu jednego zacisku wokół mufy press szczękami profilu M. Produkt dostarczany jest fabrycznie zaślepiony - oba otwory są zamknięte przed momentem montażu.
