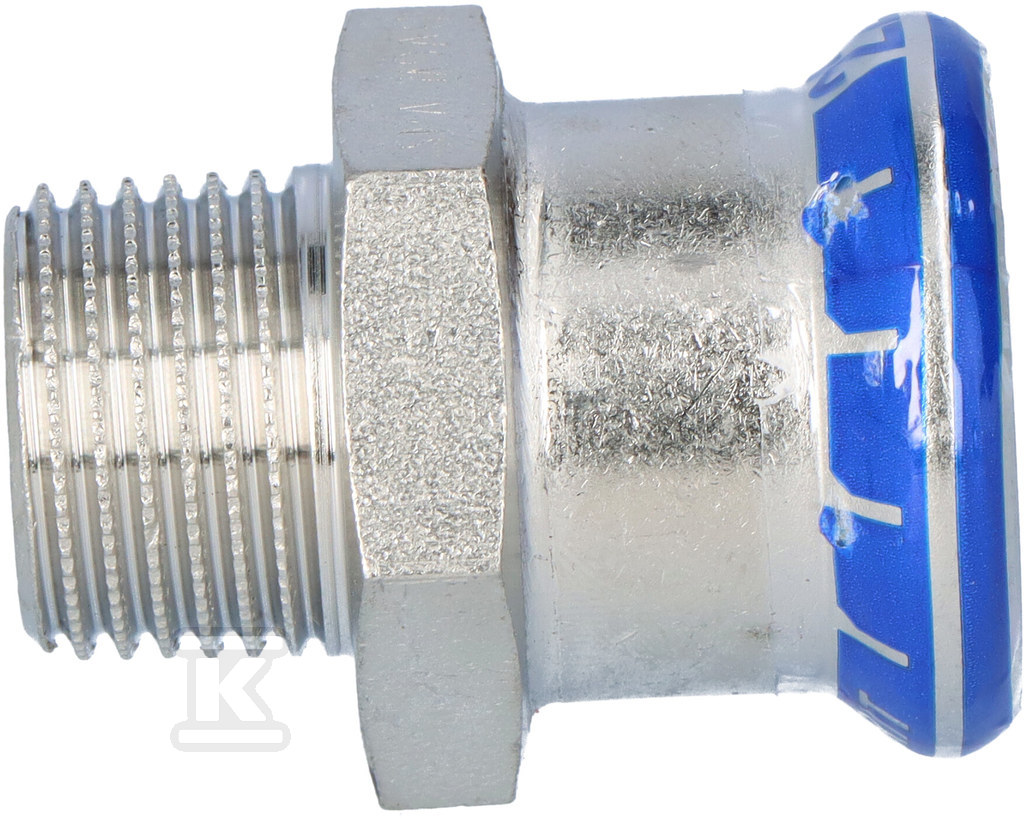

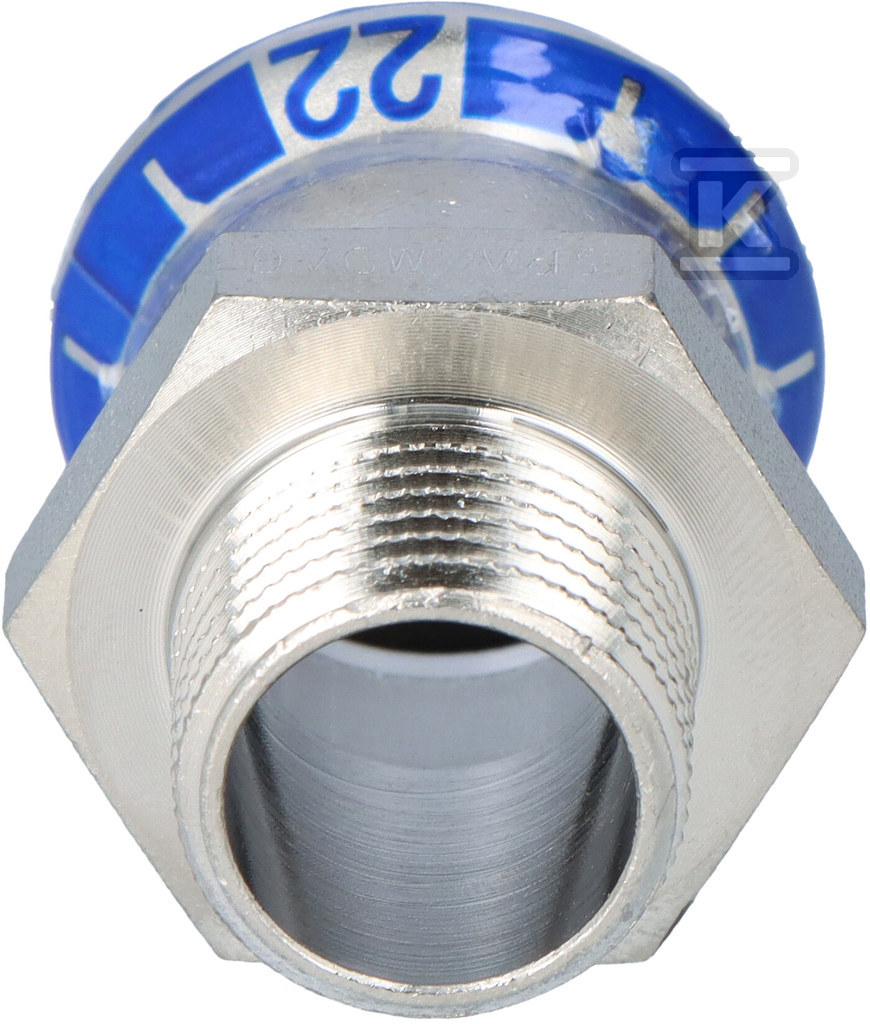

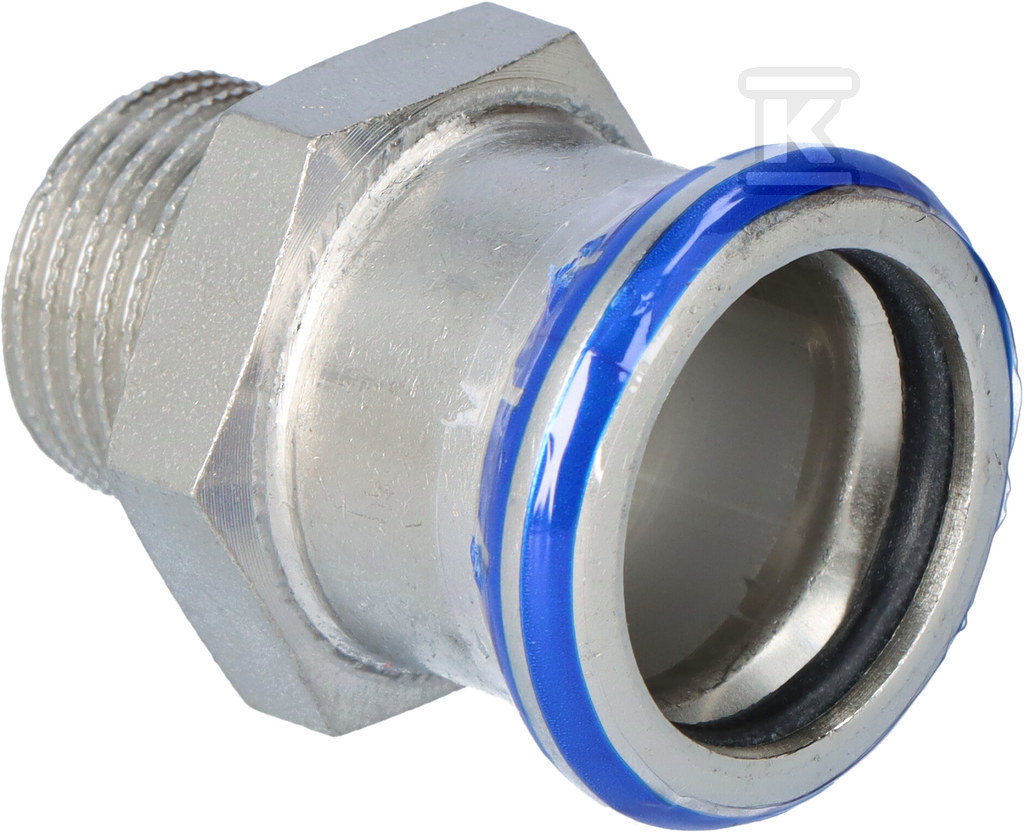

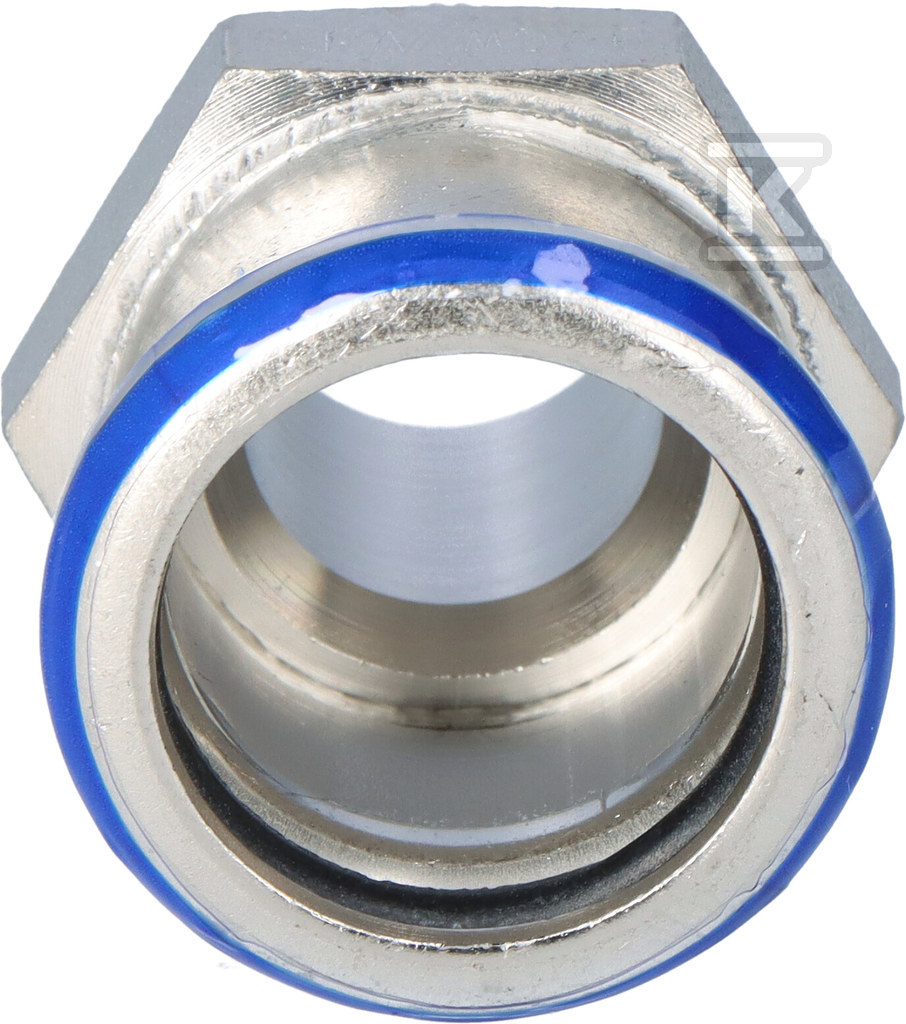

Złączka przejściowa Geberit Mapress Edelstahl z gwintem zewnętrznym: d=22mm, R=1/2'' 31715

Uniwersalne połączenie dla instalacji sanitarnych i przemysłowych

Złączka przejściowa Geberit Mapress Edelstahl umożliwia połączenie rury systemowej o średnicy 22 mm z elementem wyposażonym w gwint zewnętrzny R1/2 cala. Konstrukcja łączy w sobie mufę zaciskową w profilu M oraz stożkowy gwint gazowy BSPT-R, co pozwala na tworzenie szczelnych połączeń w instalacjach wodociągowych, grzewczych i przemysłowych.

Zastosowanie i kompatybilność systemu

Mufa prasowana w profilu M pasuje do standardowych szczęk zaciskowych Geberit Mapress, co sprawia, że element integruje się z popularnymi systemami instalacyjnymi stosowanymi w budownictwie mieszkaniowym, komercyjnym i przemyśle. Gwint stożkowy R1/2 cala zapewnia kompatybilność z szeroką gamą armatury - zaworów, kształtek czy przyborów sanitarnych.

Produkt znajduje zastosowanie w instalacjach:

• wody pitnej (zimnej i ciepłej) oraz wody technologicznej,
• wody grzewczej i chłodzącej - również ze środkiem zapobiegającym zamarzaniu,
• pary nasyconej do 120°C,
• sprężonego powietrza (klasa czystości oleju 0-3),
• gazów obojętnych (azot) oraz gazów przemysłowych - acetylen, gazy ochronne do spawania,
• ścieków szarych i czarnych o pH >6,0,
• chemikaliów i płynów technicznych,
• tryskaczy mokrych.

System sprawdza się zarówno w instalacjach domowych, jak i przemysłowych oraz okrętowych - dokumentacja techniczna Geberit uwzględnia wszystkie trzy obszary aplikacyjne.

Konstrukcja i materiały wykonania

Korpus wykonano ze stali nierdzewnej CrNiMo 1.4401 (odpowiednik AISI 316), która charakteryzuje się podwyższoną odpornością na korozję w porównaniu ze stalami typu 304. Gatunek 316 sprawdza się w środowiskach agresywnych chemicznie oraz tam, gdzie występuje podwyższona temperatura medium.

Grubość ścianki mufy wynosi 1,2 mm przy długości połączenia 21 mm - to wystarczające parametry dla szczelnego osadzenia rury systemowej przed prasowaniem. Gwint zewnętrzny również wykonano ze stali nierdzewnej tego samego gatunku.

Uszczelka wykonana z CIIR (kauczuk chlorobutadienowy) zapewnia szczelność połączenia gwintowego. Materiał ten dobrze radzi sobie zarówno z wodą, jak i niektórymi chemikaliami oraz gazami przemysłowymi.

Praktycznym rozwiązaniem jest przezroczysta zaślepka ochronna zakładana na mufę - chroni wnętrze kształtki przed zabrudzeniem podczas transportu i montażu na placu budowy.

Parametry pracy i cechy charakterystyczne

Długość całkowita wynosi 42 mm przy wysokości (od osi do czoła mufy) około 21 mm - kompaktowe wymiary ułatwiają prowadzenie rurociągów w ograniczonych przestrzeniach instalacyjnych.

Kluczową cechą systemu Geberit Mapress jest wskaźnik zaciśnięcia widoczny przed prasowaniem - instalator ma pewność, że połączenie zostało prawidłowo wykonane dopiero po wykonaniu operacji zacisku szczękami. Do momentu prasowania połączenie pozostaje nieszczelne (tzw. „unverpresst undicht"), co eliminuje ryzyko przypadkowego przecieku podczas montażu wielu elementów.

Wysoka wytrzymałość na rozciąganie pozwala na stosowanie tego typu kształtek w instalacjach narażonych na obciążenia mechaniczne - np. przy prowadzeniu rurociągów na długich odcinkach bez podpór pośrednich.

Nominalna średnica przyłączeniowa DN20/15 odpowiada standardom projektowym dla budynków mieszkalnych i użyteczności publicznej.
