Złączka przejściowa Geberit Mapress Edelstahl z gwintem zewnętrznym: d=28mm, R=1'' 31708

System połączeń press do instalacji sanitarnych i przemysłowych

Złączka przejściowa Geberit Mapress Edelstahl stanowi element systemu rurowego ze stali nierdzewnej przeznaczonego do szybkiego i pewnego wykonywania połączeń w instalacjach wodociągowych, grzewczych, gazowych i sprinklerowych. Produkt wyposażony jest w mufę zaprasowywaną o profilu M o średnicy zewnętrznej 28 mm (DN 25) oraz gwint zewnętrzny BSPT-R o rozmiarze 1 cal, co umożliwia połączenie z rurami systemowymi Mapress oraz armaturą gwintowaną.

Konstrukcja i materiały

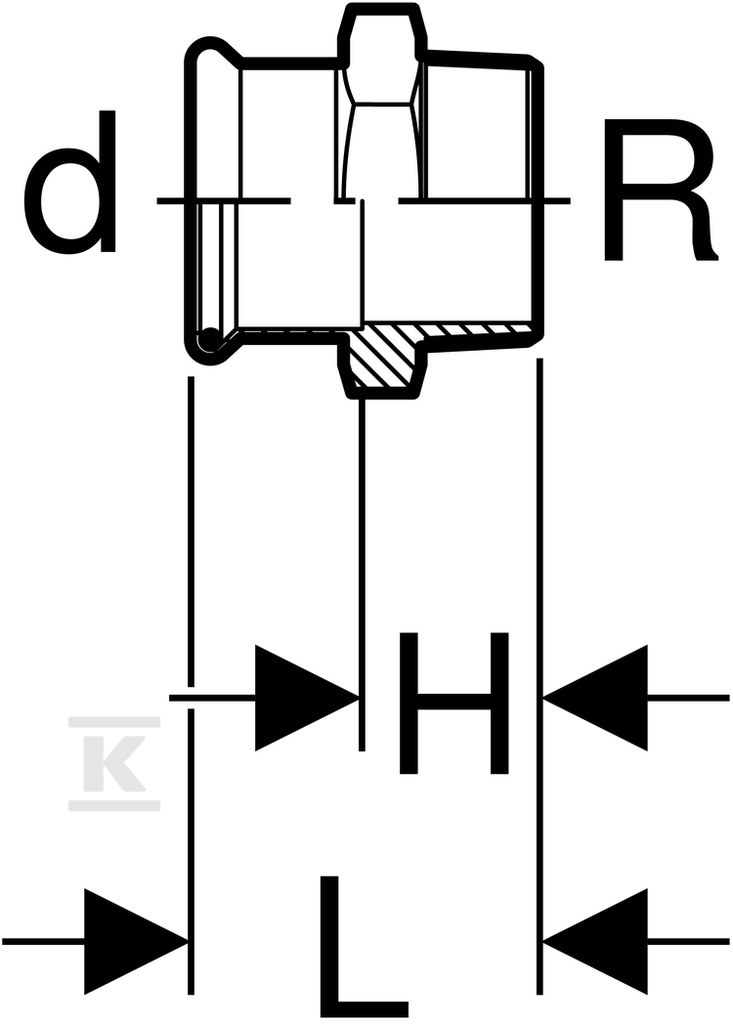

Korpus złączki wykonano ze stali nierdzewnej CrNiMo 1.4401 zgodnie z normą EN 10088 - gatunek ten zawiera molibden, który zwiększa odporność na korozję w środowiskach zawierających chlorki. Ścianka przyłącza press ma grubość 1,2 mm, co zapewnia wysoką wytrzymałość mechaniczną przy zachowaniu kompaktowych wymiarów całkowitych: długość 48 mm, wysokość 23 mm. Powierzchnie obu przyłączy pozostają w stanie surowym - bez dodatkowej obróbki lakierniczej ani powłok ochronnych.

W komplecie znajduje się czarna uszczelka wykonana z kauczuku chlorobutadienowego (CIIR), odporna na działanie gorącej wody, środków grzewczych i niektórych chemikaliów. Mufa press wyposażona jest w przezroczystą zaślepkę ochronną, która zabezpiecza wnętrze przed zabrudzeniem podczas transportu i przechowywania na placu budowy.

Wskaźnik press i zasada działania

Charakterystyczną cechą systemu Geberit Mapress jest rozwiązanie określane jako „unverpresst undicht" - czyli nieszczelność przed zaprasowaniem. Oznacza to, że po wsunięciu rury do mufy i przed wykonaniem połączenia pressfitting pozostaje otwarty i nie trzyma ciśnienia. Dopiero prawidłowo wykonane zaciśnięcie szczękami zaprasowywarki aktywuje uszczelnienie.

Zintegrowany wskaźnik zaciśnięcia (pressindikator) umożliwia wizualną kontrolę poprawności wykonania połączenia - instalator widzi, czy proces pressowania został zakończony. Ta cecha znacząco redukuje ryzyko błędów montażowych i eliminuje konieczność stosowania spawania lub lutowania.

Zakres zastosowań

Złączka sprawdza się w szerokim spektrum mediów instalacyjnych:

• woda pitna ciepła i zimna,
• woda chłodząca oraz grzewcza - zarówno bez dodatku środków antyzamarzeniowych, jak i z ich obecnością,
• woda ciepłownicza do temperatury 120 °C,
• para nasycona do 120 °C,
• woda produkcyjna i procesowa,
• woda uzdatniona oraz deszczowa (przy pH > 6,0),
• ścieki szare i czarne (przy pH > 6,0),
• instalacje tryskaczowe i sprinklerowe (mokre),
• chemikalia oraz płyny techniczne,
• sprężone powietrze (klasa czystości oleju 0-3),
• podciśnienie,
• gazy obojętne (np. azot) oraz gazy przemysłowe (np. acetylen, gazy osłonowe do spawania).

Dzięki tym właściwościom element znajduje zastosowanie zarówno w instalacjach domowych i komercyjnych, jak i w przemyśle oraz budownictwie okrętowym.
