Złączka przejściowa Geberit Mapress Edelstahl z gwintem zewnętrznym: d=54mm, R=2'' 31711

System połączeń press do wymagających instalacji

Złączka przejściowa Geberit Mapress Edelstahl stanowi element systemu rurowego przeznaczonego do szybkiego i pewnego łączenia rur metodą prasowania. Produkt wykonano ze stali nierdzewnej CrNiMo według normy DIN EN 10088 - gatunek 1.4401 (AISI 316) zapewnia odporność na korozję nawet w trudnych warunkach eksploatacyjnych, co docenią zarówno instalatorzy pracujący przy projektach przemysłowych, jak i przy typowej armaturze sanitarnej.

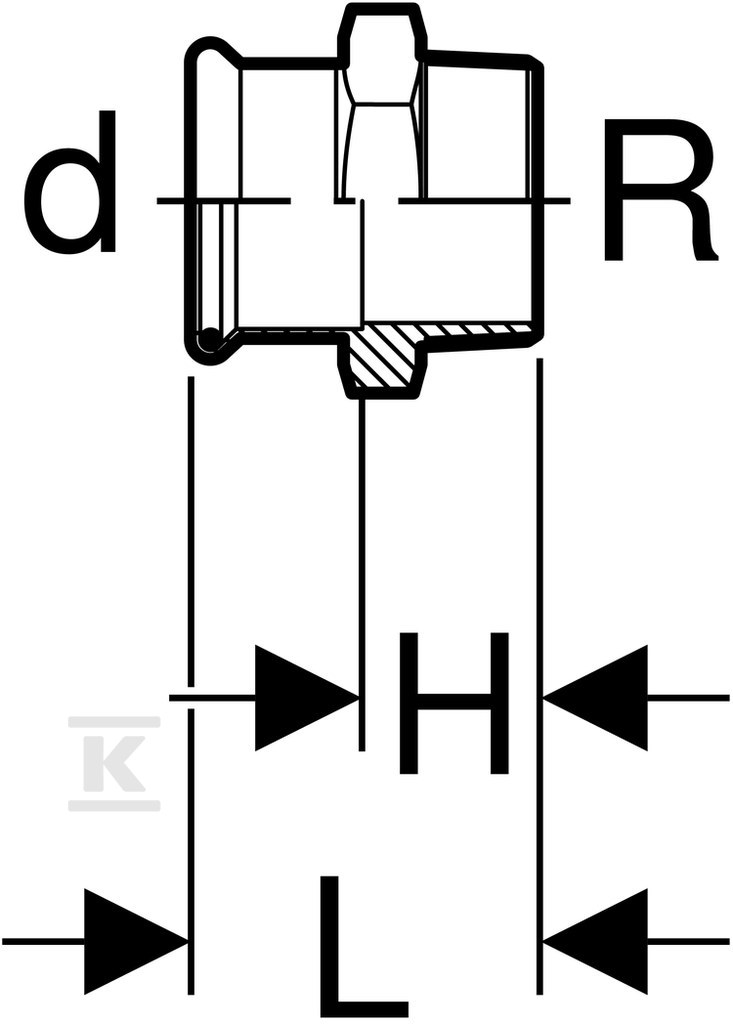

Konstrukcja obejmuje pressmuffę po jednej stronie oraz stożkowy gwint zewnętrzny BSPT-R według ISO 7-1 / EN 10226-1 po drugiej. Taka kombinacja umożliwia połączenie rury systemowej Mapress o średnicy zewnętrznej 54 mm (DN 50) z elementem gwintowanym o wielkości 2 cali. Całkowita długość korpusu wynosi 89 mm, przy czym długość części przyłączeniowej od strony press wynosi 35 mm, a od strony gwintu - 54 mm. Grubość ścianki przy mufie to 1,5 mm.

Materiały i wykonanie

Korpus ze stali nierdzewnej 316 pozostaje w stanie surowym - bez dodatkowej obróbki powierzchniowej - co jest standardowym rozwiązaniem dla tego typu armatury instalacyjnej. Powierzchnia niepokryta warstwą ochronną sprawdza się w większości typowych aplikacji, gdzie liczy się przede wszystkim szczelność połączenia i odporność chemiczna materiału.

Uszczelka wykonana z CIIR (kauczuk chlorobutadienowy) ma kolor czarny i zapewnia trwałe uszczelnienie po wykonaniu prasowania. Zastosowanie tego elastomeru gwarantuje odporność na starzenie oraz kontakt z różnorodnymi mediami - od wody pitnej po roztwory przemysłowe.

Produkt jest objęty oznaczeniem ECHA SCIP oraz figuruje na pozytywnej liście UBA dla materiałów kontaktujących się z wodą pitną, co potwierdza jego bezpieczeństwo w instalacjach spożywczych.

Technologia press i funkcje pomocnicze

System Geberit Mapress wykorzystuje charakterystykę „unverpresst undicht" - czyli nieszczelność przed prawidłowym zaciśnięciem. Jeśli presses nie zostanie wykonany poprawnie, połączenie będzie przeciekać, co eliminuje ryzyko ukrytego błędu montażowego. Ta cecha znacząco ułatwia kontrolę jakości roboczej na placu budowy.

Dodatkowo mufa press wyposażona jest w transparentny kołnierz ochronny pełniący funkcję wskaźnika prawidłowego osadzenia rury przed prasowaniem. Montażysta widzi przez niego, czy rura jest już wsunięta na właściwą głębokość.

Zakres zastosowań

Złączka sprawdza się w szerokim spektrum aplikacji:

• Woda pitna - instalacje zimnej i ciepłej wody użytkowej,
• Ogrzewanie - obiegi grzewcze z wodą lub glikolem,
• Fernwärme - sieci ciepłownicze do temperatury 120 °C,
• Para nasycona - do 120 °C,
• Woda przemysłowa i procesowa, również uzdatniona,
• Woda deszczowa i szara - przy pH > 6,0,
• Likwidacja pożarów - instalacje tryskaczowe i sieci gaśnicze mokre,
• Sprzęt przeciwpożarowy - systemy sprinklerowe,
• Chemikalia i media techniczne,
• Sprężone powietrze - klasa czystości oleju 0-3,
• Gazy obojętne (np. azot) oraz gazy przemysłowe (np. acetylen).

Przeznaczona do techniki budowlanej, instalacji przemysłowych oraz okrętownictwa - tam gdzie wymagana jest trwałość połączenia bez spawania ani lutowania miękkiego.

Produkt posiada wysoką wytrzymałość na rozciąganie - co oznacza, że połączenie press utrzymuje obciążenia osiowe bez ryzyka rozseparowania się elementów pod wpływem ciśnienia roboczego lub drgań instalacji.
