Złączka Geberit Mapress Kupfer Gas przejściowa z gwintem wewnętrznym d35-Rp11/4 34690

Proste połączenie miedzianej rury 35 mm z gwintem wewnętrznym Rp 1 1/4 do instalacji gazowych

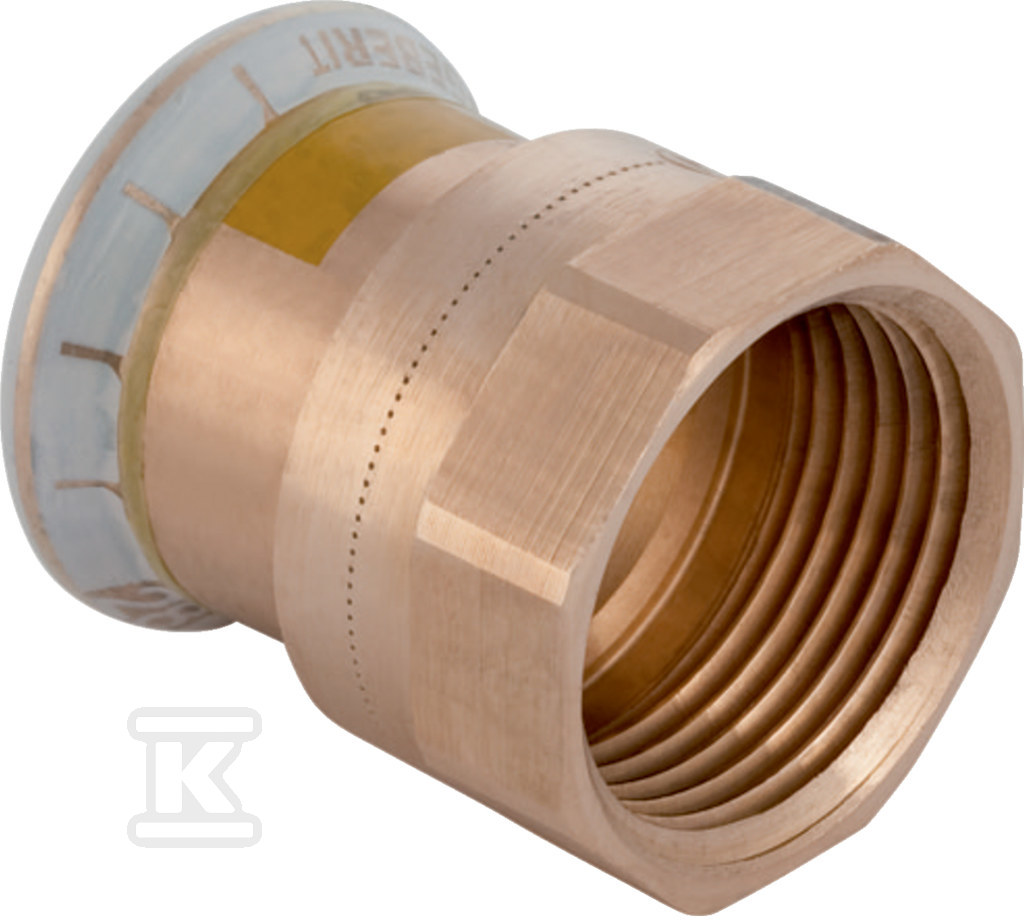

Złączka przejściowa Mapress Kupfer Gas łączy rurę systemową miedzianą o średnicy zewnętrznej 35 mm z gwintem wewnętrznym cylindrycznym BSPT-Rp 1 1/4 cala, DN 32. Wykonana jest w formie prostej, z kątem 0°, bez redukcji, przeznaczona do instalacji gazu ziemnego i gazów płynnych. Połączenie zaciskowe z jednej strony i gwint wewnętrzny z drugiej pozwala na szybkie przejście z odcinka prasowanego na armaturę lub element gwintowany bez dodatkowych przejściówek.

Budowa i materiały

Korpus złączki wykonano z miedzi, gatunek CuSn5Zn5Pb2, opisywany jako brąz czerwony bezołowiowy. Powierzchnia połączeń pozostaje w stanie surowym, bez dodatkowego zabezpieczenia. Oba końce mają profil M do szczęk zaciskowych. Strona mufy zaciskowej ma długość połączenia 26 mm, strona gwintowana 24 mm, a całkowita długość elementu wynosi 50 mm. Długość robocza obu połączeń to 2,5 mm.

Uszczelnienie zapewnia pierścień z uwodornionego kauczuku butadienowo-akrylonitrylowego HNBR, oznaczony żółtym kolorem. Mufa zaprasowywana jest dostarczana z żółtą zaślepką ochronną. Wskaźnik zaciśnięcia sygnalizuje, że połączenie jest szczelne dopiero po zaprasowaniu. Złącze jest zaślepione i wyposażone w uszczelki, a jego konstrukcja deklaruje wysoką wytrzymałość na rozciąganie.

Zastosowanie i zgodność

Element jest przeznaczony do systemów rurowych Mapress Kupfer Gas. Nadaje się do gazów ziemnych oraz gazów płynnych, w tym do instalacji łączących oba media. Gwint wewnętrzny cylindryczny BSPT-Rp zgodny z ISO 7-1 / EN 10226-1 umożliwia połączenie z armaturą gazową. Średnica nominalna połączenia 1 to DN 32, a średnica zewnętrzna rury to 35 mm, co odpowiada typowej rurze systemowej miedzianej.

Kształt prosty i brak kąta łuku ułatwiają prowadzenie przewodu w prostych odcinkach. Złącze nie posiada odpowietrznika ani zaworu spustowego, jest elementem czysto przejściowym. Dzięki materiałowi CuSn5Zn5Pb2 i uszczelce HNBR zachowuje szczelność w warunkach pracy instalacji gazowej.

Montaż i bezpieczeństwo pracy

Montaż odbywa się metodą prasowania. Połączenie mufy zaciskowej z rurą miedzianą 35 mm wymaga użycia odpowiednich szczęk do profilu M. Uszczelka HNBR zapewnia szczelność dopiero po wykonaniu zaciśnięcia, co jest wizualnie kontrolowane przez wskaźnik. Żółte oznaczenie uszczelki i zaślepki ułatwia identyfikację elementu jako przeznaczonego do gazu.

Długość robocza 2,5 mm na obu stronach pozwala na pewne osadzenie rury i równomierne dociśnięcie uszczelki. Brak dodatkowych otworów, zaworów czy elementów ruchomych ogranicza ryzyko nieszczelności. Konstrukcja przeznaczona jest do rur systemowych, co oznacza, że pracuje w ramach sprawdzonego systemu Mapress Kupfer Gas.
