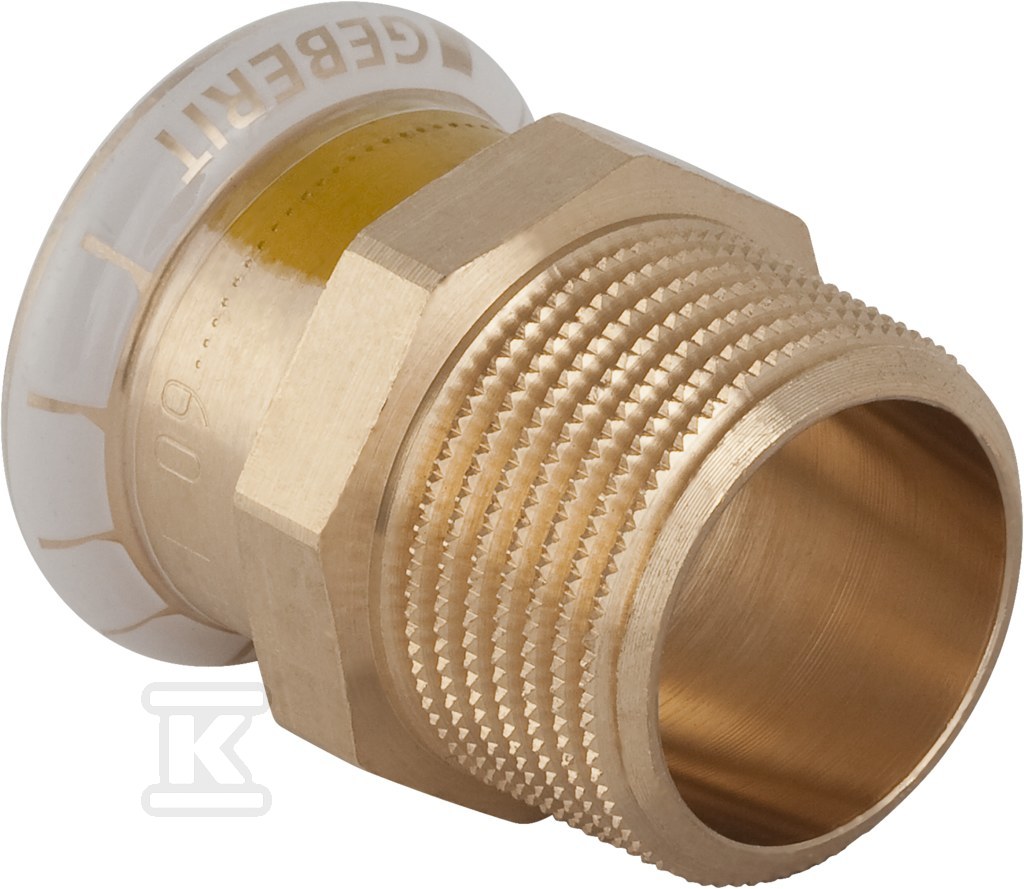

Złączka Geberit Mapress Kupfer Gas przejściowa z gw.zewn. d15-R1/2 34666

Przejściowe połączenie miedziane z gwintem gazowym do systemu Mapress Kupfer

Złączka przejściowa łączy rurę miedzianą systemu Mapress Kupfer z armaturą lub elementem wyposażonym w gwint gazowy zewnętrzny. Prosty kształt o kącie 0° i długości 36 mm pozwala na bezpośrednie przejście między odcinkiem rurowym a elementem gwintowanym bez dodatkowych kolan. Rozwiązanie jest przeznaczone do instalacji gazowych i pracuje jako element systemowy z mufą zaciskową.

Budowa i materiały

Oba połączenia wykonane są z miedzi w gatunku CuSn5Zn5Pb2, brązu czerwonego w stanie surowym bez dodatkowego zabezpieczenia powierzchni. Materiał charakteryzuje się wysoką wytrzymałością na rozciąganie, co przekłada się na stabilność połączenia w warunkach pracy instalacji gazowej. Mufa zaciskowa ma profil M przeznaczony do szczęk zaciskowych Mapress. Uszczelnienie zapewnia pierścień z uwodornionego kauczuku butadienowo-akrylonitrylowego HNBR, odpornego na działanie mediów gazowych. Mufa dostarczana jest z żółtą zaślepką ochronną, która pełni rolę optycznego wskaźnika zaprasowania - nie zaprasowana mufa nie jest szczelna, a żółte oznaczenie ułatwia kontrolę montażu na etapie budowy instalacji.

Połączenia i wymiary montażowe

Po stronie rurowej zastosowano mufę zaciskową do rury o średnicy zewnętrznej 15 mm, nominalnie DN 12. Długość połączenia rurowego wynosi 20 mm, z czego długość robocza to 4 mm. Po stronie gwintowanej znajduje się gwint zewnętrzny gazowy stożkowy BSPT-R zgodny z ISO 7-1 / EN 10226-1 o rozmiarze 1/2 cala. Długość tego połączenia to 16 mm, długość robocza 3 mm. Kod profilu połączenia rurowego i gwintowanego to M. Złącze jest proste, bez redukcji, bez odpowietrznika i bez zaworu spustowego, z uszczelkami fabrycznie założonymi.

Zastosowanie w instalacjach gazowych

Element przeznaczony jest do gazów naturalnych i gazów płynnych. Dzięki uszczelnieniu HNBR i konstrukcji mufy zaciskowej zapewnia szczelne połączenie po zaprasowaniu, bez konieczności dodatkowego uszczelniania gwintu po stronie rury. Gwint stożkowy BSPT-R umożliwia uszczelnienie na gwincie zgodnie z praktyką instalacji gazowych. Zastosowanie w systemie Mapress Kupfer pozwala na szybki montaż mechaniczny bez lutowania, z zachowaniem spójności materiałowej instalacji miedzianej.
