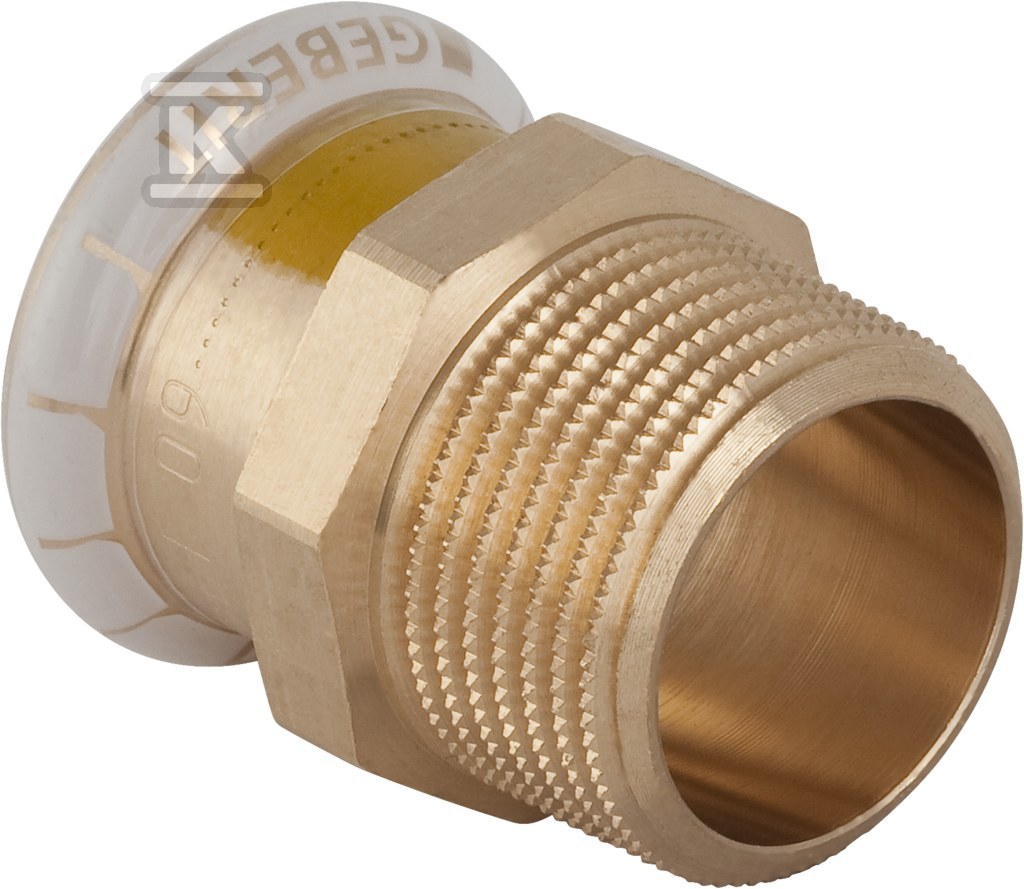

Złączka Geberit Mapress Kupfer Gas przejściowa z gw.zewn. d22-R3/4 34670

Złączka przejściowa Mapress Kupfer z gwintem zewnętrznym gazowym R 3/4 do rur miedzianych 22 mm

Prosta złączka przejściowa łączy rurę miedzianą systemu Mapress o średnicy zewnętrznej 22 mm, DN 20 z gwintem zewnętrznym gazowym stożkowym R 3/4. Przeznaczona jest do instalacji gazu ziemnego oraz gazów płynnych, z mufą zaciskową po stronie rurowej i gwintem BSPT-R zgodnym z ISO 7-1 / EN 10226-1 po stronie armatury. Wykonanie proste, kąt łuku 0°, z uszczelką i wysoką wytrzymałością na rozciąganie, pozwala na szybkie i szczelne przejście z odcinka prasowanego na połączenie gwintowe bez redukcji.

Konstrukcja z mosiądzu czerwonego i uszczelnienie HNBR

Oba połączenia wykonane są z miedzi, gatunek CuSn5Zn5Pb2, w stanie surowym bez dodatkowego zabezpieczenia powierzchni. Część zaciskowa i część gwintowa mają profil M do szczęk prasujących, co zapewnia prawidłowe osadzenie pierścienia zaciskowego. Uszczelnienie zapewnia uwodorniony kauczuk butadienowo-akrylonitrylowy HNBR, odporny na działanie mediów gazowych. Złącze dostarczane jest z zaślepką ochronną, co chroni gwint i uszczelkę do momentu montażu. Wysoka wytrzymałość na rozciąganie ogranicza ryzyko uszkodzenia mechanicznego podczas instalacji i eksploatacji.

Zastosowanie w instalacjach gazu ziemnego i LPG

Złącze służy do połączeń w instalacjach gazu ziemnego oraz gazów płynnych, w tym naturalnych i skroplonych. Średnica nominalna połączenia rurowego to DN 20 przy średnicy zewnętrznej rury 22 mm, a połączenie gwintowe to 3/4 cala. Forma prosta ułatwia prowadzenie przewodu w linii, bez kolan i dodatkowych elementów. Rura systemowa Mapress zapewnia kompatybilność z pozostałymi elementami miedzianymi systemu prasowego Geberit.

Montaż metodą prasowania

Połączenie 1 to mufa zaciskowa o długości 21 mm, z długością roboczą 3 mm. Połączenie 2 to gwint zewnętrzny gazowy stożkowy o długości 18 mm, z długością roboczą 3 mm. Całkowita długość złącza wynosi 39 mm. Brak odpowietrznika i zaworu spustowego utrzymuje konstrukcję kompaktową i przeznaczoną wyłącznie do przejścia. Montaż odbywa się przez nasunięcie mufy na rurę miedzianą 22 mm i prasowanie profilem M, co wraz z uszczelką HNBR tworzy trwałe połączenie szczelne bez lutowania.
