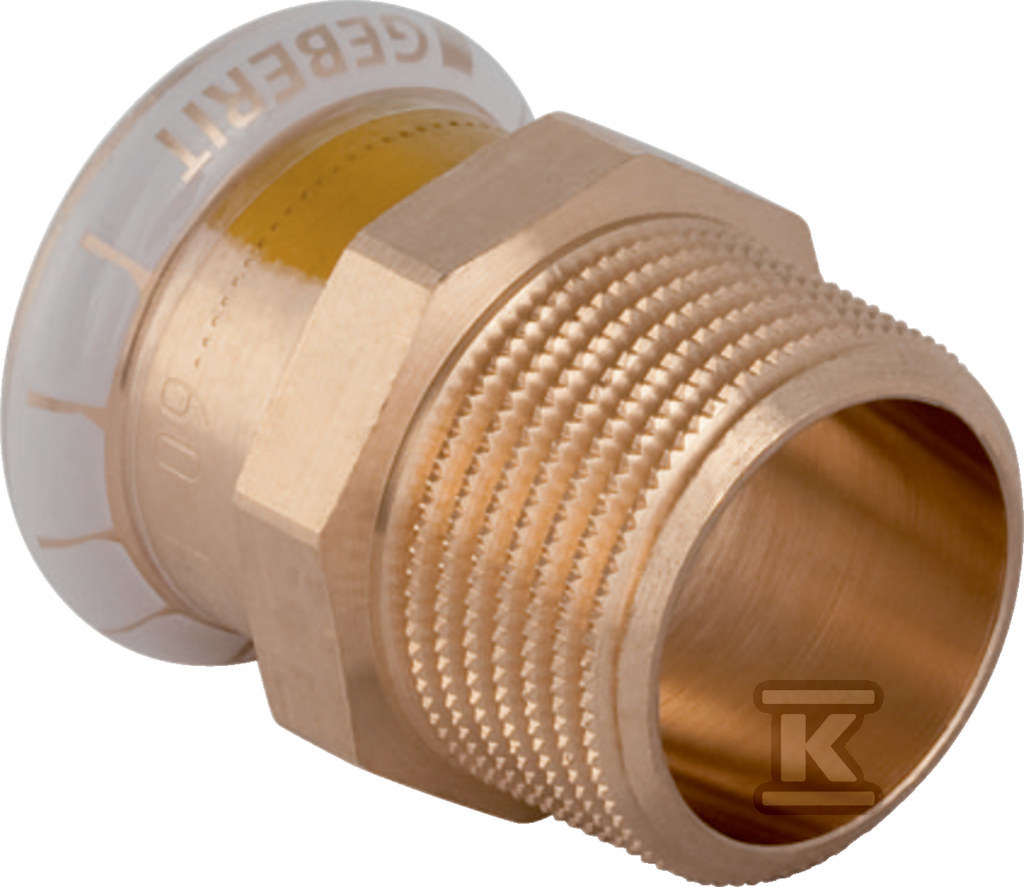

Złączka Geberit Mapress Kupfer Gas przejściowa z gw.zewn. d28-R3/4 34678

Przejściowe połączenie miedziane 28 mm x R 3/4 do instalacji gazowych

Przejściowa złączka z systemu Geberit Mapress Kupfer Gas łączy rurę miedzianą o średnicy zewnętrznej 28 mm z gwintem zewnętrznym gazowym stożkowym R 3/4. Prosty kształt 0° i konstrukcja mufa zaciskowa x gwint pozwalają na szybkie przejście z odcinka rurowego Mapress na armaturę, zawór lub element instalacji z gwintem BSPT-R. Rozwiązanie jest przeznaczone do instalacji gazowych wewnątrz konstrukcji budowlanych, gdzie wymagane jest pewne, szczelne i trwałe połączenie miedź-miedź bez dodatkowych uszczelek instalacyjnych.

Budowa i materiały

Korpus złączki wykonano z miedzi gatunku CuSn5Zn5Pb2 w stanie surowym, zarówno dla strony rurowo-zaciskowej, jak i dla części gwintowanej. Ten stop zapewnia wysoką wytrzymałość na rozciąganie i odporność na korozję w typowych warunkach instalacji gazowych. Profil zaciskowy oznaczony kodem M współpracuje ze szczękami zaciskowymi Mapress, a uszczelnienie zapewnia pierścień z uwodornionego kauczuku butadienowo-akrylonitrylowego HNBR. Uszczelka jest fabrycznie osadzona, co eliminuje konieczność dodatkowego montażu.

Całkowita długość złączki wynosi 42 mm. Długość połączenia rurowego to 23 mm przy długości roboczej 4 mm, a długość części gwintowanej to 19 mm przy długości roboczej 4 mm. Takie wymiary pozwalają na kompaktowe przejście w ograniczonej przestrzeni, a jednocześnie dają wystarczającą powierzchnię uszczelnienia i gwintowania.

• miedź CuSn5Zn5Pb2, stan surowy, dla obu połączeń
• uszczelka HNBR fabrycznie zamontowana
• profil zaciskowy M do szczęk Mapress
• prosty kształt, bez odpowietrznika i bez zaworu spustowego

Montaż i zastosowanie

Połączenie 1 to mufa zaciskowa przeznaczona dla rury systemowej o średnicy zewnętrznej 28 mm, nominalnie DN 25. Połączenie 2 to gwint zewnętrzny gazowy stożkowy BSPT-R zgodny z ISO 7-1 / EN 10226-1, rozmiar 3/4 cala. Gwint stożkowy zapewnia samouszczelnienie w połączeniu z odpowiednią nakrętką lub elementem gwintowanym, co jest standardem w instalacjach gazowych.

Złączka jest elementem systemowym Mapress Kupfer, przeznaczonym do pracy w rurach systemowych. Wysoka wytrzymałość na rozciąganie konstrukcji zaciskowej pozwala na montaż w punktach stałych rurociągu w połączeniu z uchwytami rurowymi. Brak modelu redukcyjnego i brak kąta łuku oznacza zastosowanie liniowe, bez zmiany kierunku przepływu.

• szybkie połączenie zaciskowe bez lutowania
• przejście na armaturę gwintowaną R 3/4
• montaż w instalacji gazowej z rur miedzianych 28 mm
• konstrukcja przeznaczona do pracy w instalacji wewnątrz budynku
