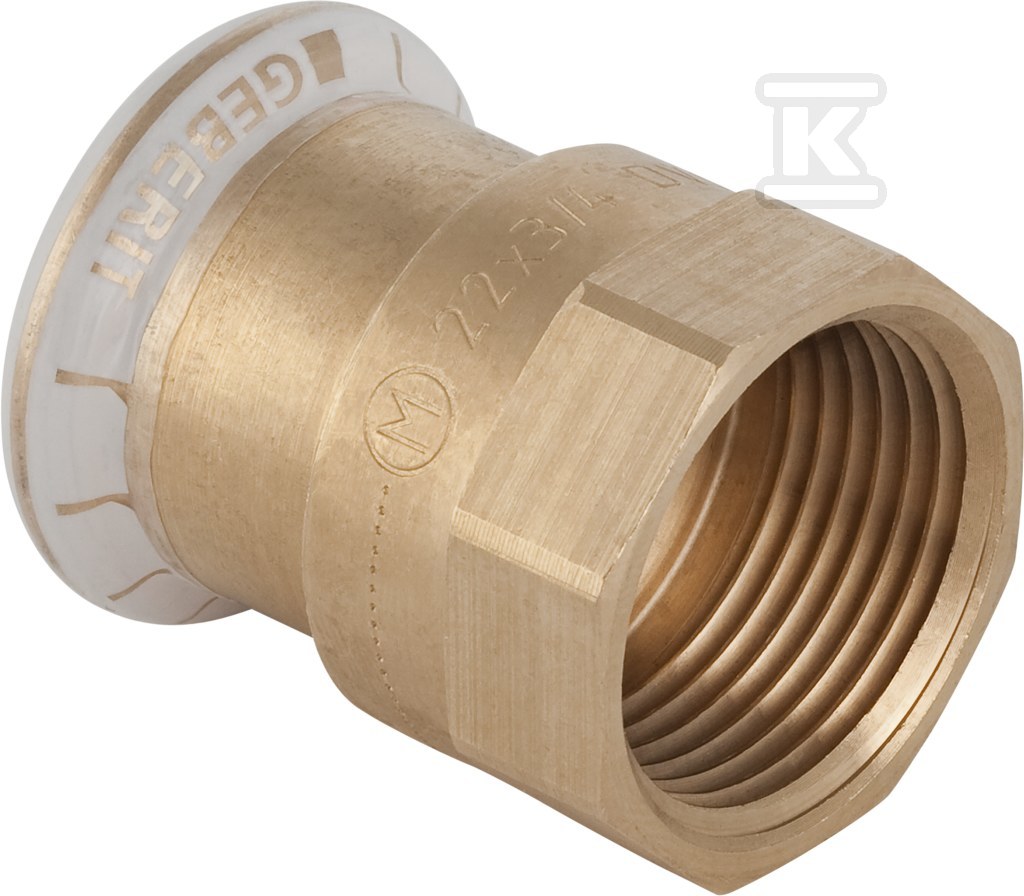

Złączka Geberit Mapress Kupfer przejściowa z gwintem wewnętrzny d22-Rp3/4 61806

Przejściowe połączenie miedziane Mapress z gwintem wewnętrznym Rp 3/4 dla rur 22 mm

Prosta złączka przejściowa przeznaczona do łączenia rury miedzianej systemu Mapress Kupfer o średnicy zewnętrznej 22 mm z armaturą lub elementami instalacji posiadającymi gwint wewnętrzny cylindryczny Rp 3/4. Forma prosta z kątem 0 °, długość całkowita 39 mm, zapewnia dyskretne przejście między odcinkiem zaciskanym a odcinkiem gwintowanym bez zmiany kierunku przepływu.

Budowa i materiały

Korpus wykonano z miedzi w postaci stopu CuSn5Zn5Pb2, czyli czerwonego mosiądzu, w stanie surowym bez dodatkowego zabezpieczenia powierzchni. Zarówno część zaciskowa, jak i część gwintowana pochodzą z tego samego gatunku materiału, co zapewnia jednorodność właściwości mechanicznych i odporność na korozję w typowych instalacjach wodnych i grzewczych. Połączenie 1 to mufa zaciskowa z kodem profilu M do szczęk zaciskowych Mapress, o długości 21 mm i długości roboczej 1,5 mm. Połączenie 2 to gwint wewnętrzny cylindryczny BSPT-Rp zgodny z ISO 7-1 / EN 10226-1, o długości 18 mm i długości roboczej 1,5 mm. Złącze jest wyposażone w uszczelkę z CIIR, czarną, umieszczoną w mufie zaciskowej. Wysoka wytrzymałość na rozciąganie konstrukcji oraz profil M wspierają pewne dociśnięcie rury 22 mm, nominalnie DN 20.

Zastosowanie i warunki pracy

Złącze jest przeznaczone do instalacji z rurą systemową Mapress Kupfer. Stosowane jest do wody pitnej zimnej i ciepłej, do wody grzewczej i chłodniczej z dodatkiem lub bez środka przeciw zamarzaniu, do wody z sieci ciepłowniczej do 120 °C. Sprawdzi się również w instalacjach sprężonego powietrza klasy czystości oleju 0-3, w układach podciśnieniowych oraz przy gazach obojętnych, np. azocie. Zakres zastosowań obejmuje instalacje w budynkach użyteczności publicznej, przemyśle i w budownictwie okrętowym. Brak odpowietrznika i zaworu spustowego oznacza, że element pełni wyłącznie funkcję przejściową.

Montaż i bezpieczeństwo

Montaż odbywa się metodą prasowania. Mufa zaciskowa posiada wskaźnik prasy - nieprasowane połączenie jest nieszczelne, co pozwala na szybką kontrolę wizualną prawidłowości wykonania. Transparentny zaślepiający kołnierz ochronny na mufie chroni profil i uszczelkę do momentu montażu. Powierzchnie pozostawiono w stanie surowym, co jest standardem dla elementów przeznaczonych do prasowania w systemie miedzianym. Prosta geometria i krótka budowa ułatwiają montaż w ciasnych przestrzeniach rozdzielaczy i przyłączy armatury z gwintem Rp 3/4.
