Złączka Geberit Mapress Kupfer przejściowa z gwintem wewnętrzny d28-Rp11/4 61825

Złącze prasowe miedziane z przejściem na gwint wewnętrzny Rp 1 1/4"

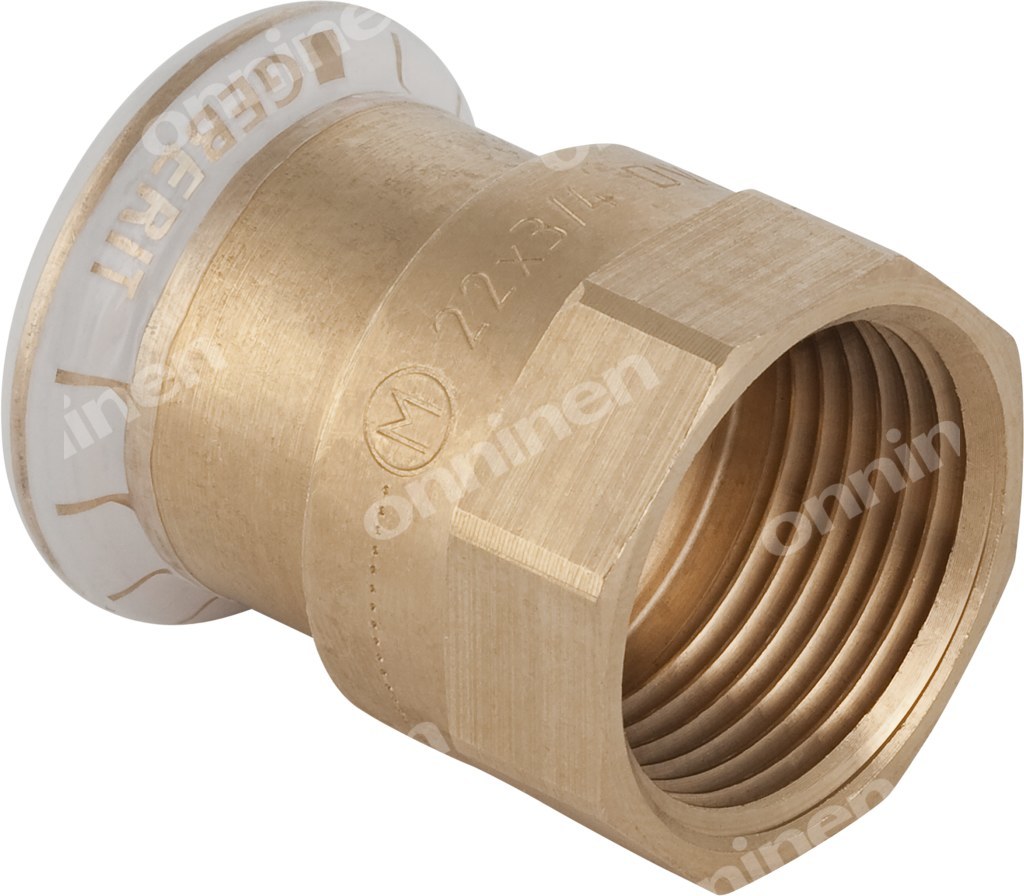

Przejściowa złączka prasowa Mapress Kupfer łączy rurę miedzianą o średnicy zewnętrznej 28 mm z gwintem wewnętrznym cylindrycznym Rp 1 1/4. Prosty kształt z kątem 0° i długością całkowitą 48 mm pozwala na bezpośrednie połączenie odcinka systemowego z armaturą, zaworem lub elementem gwintowanym bez dodatkowych redukcji. Mufa zaciskowa po stronie rury ma profil M do szczęk prasujących, długość połączenia 23 mm i długość roboczą 3 mm. Po stronie gwintu długość połączenia wynosi 25 mm przy długości roboczej 3 mm, co daje stabilne osadzenie elementu gwintowanego.

Budowa i materiały

Korpus wykonano z brązu CuSn5Zn5Pb2, oznaczonego jako Rotguss. Materiał połączenia prasowego i połączenia gwintowanego jest ten sam, w stanie surowym bez dodatkowej powłoki. Uszczelnienie zapewnia pierścień z CIIR w kolorze czarnym, zamontowany w mufie zaciskowej. Złącze ma wskaźnik prasowania - w stanie nie zprasowanym jest nieszczelne, co uniemożliwia przypadkowe uruchomienie instalacji bez wykonania połączenia. Mufa prasowa jest zabezpieczona przezroczystym zaślepką ochronną. Konstrukcja deklaruje wysoką wytrzymałość na rozciąganie.

Zastosowania i warunki pracy

Złącze jest przeznaczone do instalacji sanitarnych, grzewczych, chłodniczych, przemysłowych i okrętowych. Dopuszczalne media to:

• woda pitna zimna i ciepła,
• woda grzewcza i chłodząca bez środka przeciw zamarzaniu oraz z dodatkiem glikolu,
• woda sieciowa do ogrzewania miejskiego do 120 °C,
• sprężone powietrze w klasie czystości oleju 0-3,
• podciśnienie,
• gazy obojętne, np. azot.

Gwint wewnętrzny wykonano jako cylindryczny BSPT-Rp zgodnie z ISO 7-1 / EN 10226-1. Nominalnie połączenie prasowe odpowiada DN 25, a strona gwintowa 1 1/4 cala, co w praktyce oznacza przejście z rury 28 mm na gwint 32 mm.

Montaż i bezpieczeństwo prasowania

Po stronie rury systemowej połączenie realizowane jest metodą prasowania. Po prawidłowym docięciu i kalibracji końca rury, element wsuwany jest na głębokość roboczą 3 mm. Po zprasowaniu wskaźnik wizualny potwierdza wykonanie połączenia, a uszczelka CIIR zapewnia szczelność roboczą. Po stronie gwintowej uszczelnienie uzyskuje się standardowymi metodami dla gwintu Rp. Dzięki prostej geometrii i długości 48 mm element łatwo mieści się w ciasnych punktach rozdzielaczy i przyłączy armatury.
