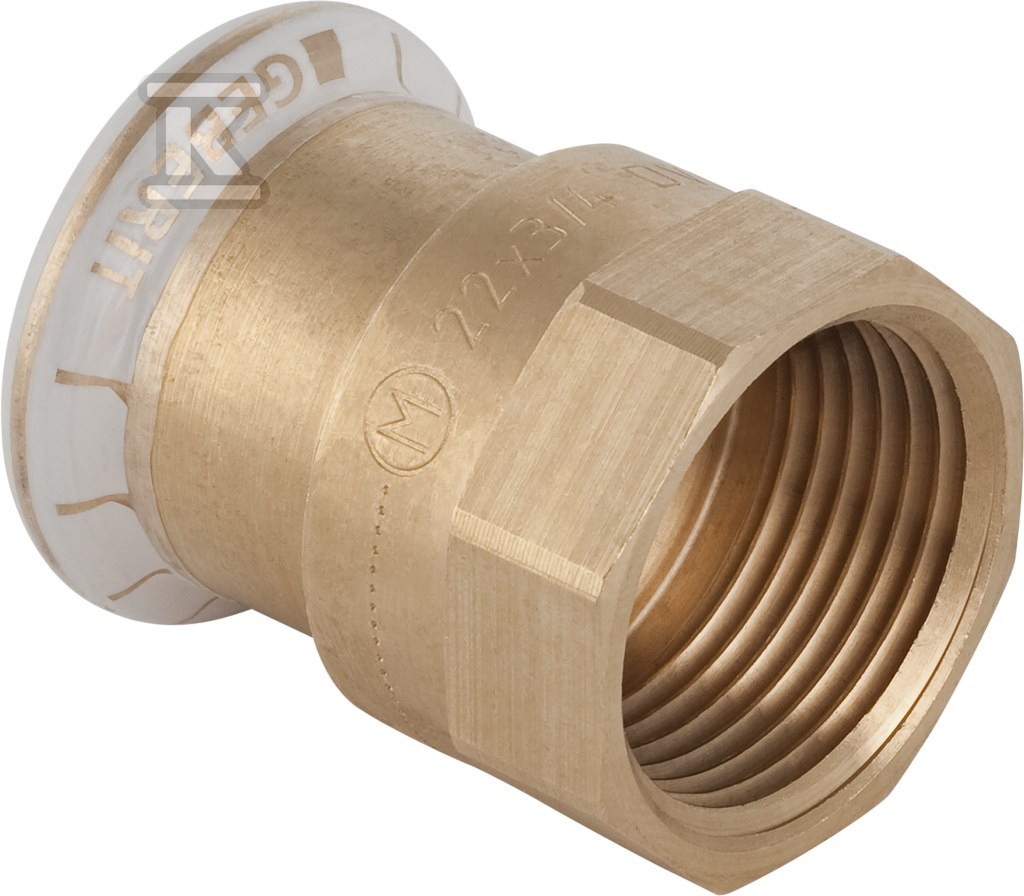

Złączka Geberit Mapress Kupfer przejściowa z gwintem wewnętrzny d35-Rp1 61820

Przejściówka miedziana Mapress z gwintem wewnętrznym Rp1 do rur 35 mm

Proste połączenie systemu prasowanego Mapress z instalacją gwintowaną uzyskuje się za pomocą przejściówki z mufą zaciskową na rurę 35 mm i gwintem wewnętrznym cylindrycznym Rp 1. Element o długości 46 mm i kształcie prostym z kątem 0 ° przeznaczony jest do rur systemowych i zapewnia przejście DN 32 na 1 cal (25). Dzięki uszczelce z CIIR i konstrukcji z wysoką wytrzymałością na rozciąganie zapewnia szczelność po prawidłowym dociśnięciu, a w stanie nieprzyciśniętym pozostaje nieszczelna.

Budowa i materiały

Korpus wykonany jest z mosiądzu czerwonego CuSn5Zn5Pb2-C, zarówno w części mufy zaciskowej, jak i w części gwintowanej. Powierzchnia obu połączeń pozostaje w stanie surowym, bez dodatkowego zabezpieczenia. Połączenie 1 to mufa zaciskowa z kodem profilu M do szczęk prasujących, przeznaczona na rurę o średnicy zewnętrznej 35 mm, z długością połączenia 26 mm i długością roboczą 1,5 mm. Połączenie 2 to gwint wewnętrzny cylindryczny BSPT-Rp zgodny z ISO 7-1 / EN 10226-1, Rp 1, z długością połączenia 20 mm i długością roboczą 1,5 mm. Uszczelka z kauczuku butylowo-izoprenowego CIIR, czarna, zapewnia szczelność w połączeniu prasowanym. Mufa wyposażona jest w przezroczysty zaślepiający kołpak ochronny, a konstrukcja posiada wskaźnik prawidłowego dociśnięcia. Element nie jest modelem redukcyjnym, nie posiada odpowietrznika ani zaworu spustowego.

Zastosowanie i warunki pracy

Przejściówka przeznaczona jest do instalacji wodnych, grzewczych i przemysłowych. Stosowana jest do wody pitnej zimnej i ciepłej, wody chłodzącej i grzewczej z dodatkiem lub bez środka przeciw zamarzaniu, wody do sieci ciepłowniczych do 120 °C, wód technologicznych i procesowych. Nadaje się do instalacji sprężonego powietrza klasy czystości oleju 0-3, podciśnienia oraz gazów obojętnych, np. azotu. Zakres zastosowań obejmuje Haustechnik, przemysł oraz budownictwo okrętowe. Nominalna średnica połączenia prasowanego DN 32 współpracuje z rurą 35 mm, a strona gwintowana 1 cal (25).

Montaż i bezpieczeństwo

Montaż odbywa się metodą prasowania z użyciem szczęk do profilu M. Połączenie jest nieszczelne w stanie nieprzyciśniętym. Po prawidłowym dociśnięciu uszczelka CIIR zapewnia szczelność roboczą, a wskaźnik prasy potwierdza wykonanie operacji.
