Złączka Geberit Mapress Kupfer przejściowa z gwintem zewnętrznym d12-R3/8 61701

Bezpośrednie połączenie rury miedzianej 12 mm z gwintem zewnętrznym R 3/8

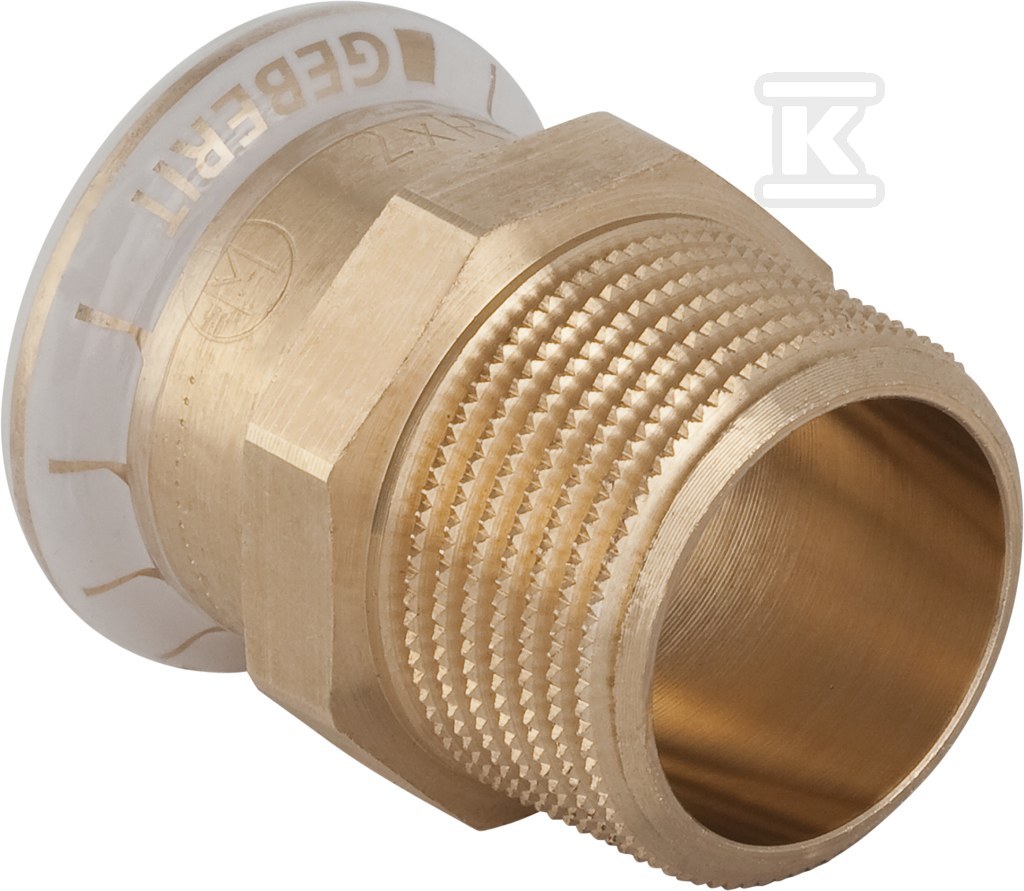

Przejściowa złączka prasowa Geberit Mapress Kupfer 12 mm x R 3/8, nr katalogowy 61701, łączy rurę systemową miedzianą o średnicy zewnętrznej 12 mm, DN 10, z gwintem zewnętrznym gazowym stożkowym BSPT-R zgodnym z ISO 7-1 / EN 10226-1. Prosty kształt o długości 32 mm i kącie 0° zapewnia montaż w linii, bez redukcji. Połączenie 1 to mufa zaciskowa z profilem M, połączenie 2 to gwint zewnętrzny 3/8 cala o długości 15 mm z długością roboczą 5 mm. Masa ok. 0,032 kg.

Budowa i materiały

Korpus złączki wykonano z brązu odlewniczego CuSn5Zn5Pb2, gatunku stosowanego w systemie Mapress Kupfer. Powierzchnie połączeń pozostawiono w stanie surowym, bez dodatkowego zabezpieczenia. Uszczelnienie zapewnia pierścień z kauczuku etylenowo-propylenowo-dienowego EPDM, a konstrukcja z uszczelkami gwarantuje szczelność po prawidłowym prasowaniu. Mufa zaciskowa ma profil M przeznaczony do szczęk prasujących, długość połączenia 1 wynosi 17 mm przy długości roboczej 2 mm. Złącze charakteryzuje się wysoką wytrzymałością na rozciąganie i jest przeznaczone do rur systemowych. Mufa prasowa wyposażona jest w transparentny zaślepiający zatyczkę ochronną.

Zastosowania i warunki pracy

Złącze jest dopuszczone do wody pitnej zimnej i ciepłej oraz do instalacji grzewczych i chłodniczych z wodą bez i z dodatkiem glikolu. Nadaje się do wody sieci ciepłowniczej do 120 °C, wody użytkowej i technologicznej, sprężonego powietrza klasy czystości oleju 0-3, podciśnienia oraz gazów obojętnych takich jak azot. Przeznaczone jest do budownictwa, przemysłu i budownictwa okrętowego. System Mapress Kupfer jest sprawdzony i certyfikowany przez DVGW. Wszystkie elementy mające kontakt z wodą pitną są w trakcie przekształcania na materiały bezolowiowe od 2026 roku.

Montaż i bezpieczeństwo prasowania

Montaż odbywa się metodą prasowania, bez lutowania i spawania. Wskaźnik prasowania zapewnia widoczny sygnał: nieprasowana złączka jest nieszczelna do średnicy maksymalnej 54 mm, co minimalizuje ryzyko pomyłki na budowie. Połączenie prasowe z profilem M wymaga użycia odpowiednich szczęk. Brak zaworu spustowego i odpowietrznika oznacza zastosowanie wyłącznie jako elementu przejściowego. Płaska, prosta geometria ułatwia zabudowę w ciasnych przestrzeniach i pozwala na szybkie przejście z rury prasowej 12 mm na armaturę lub element gwintowany R 3/8.
