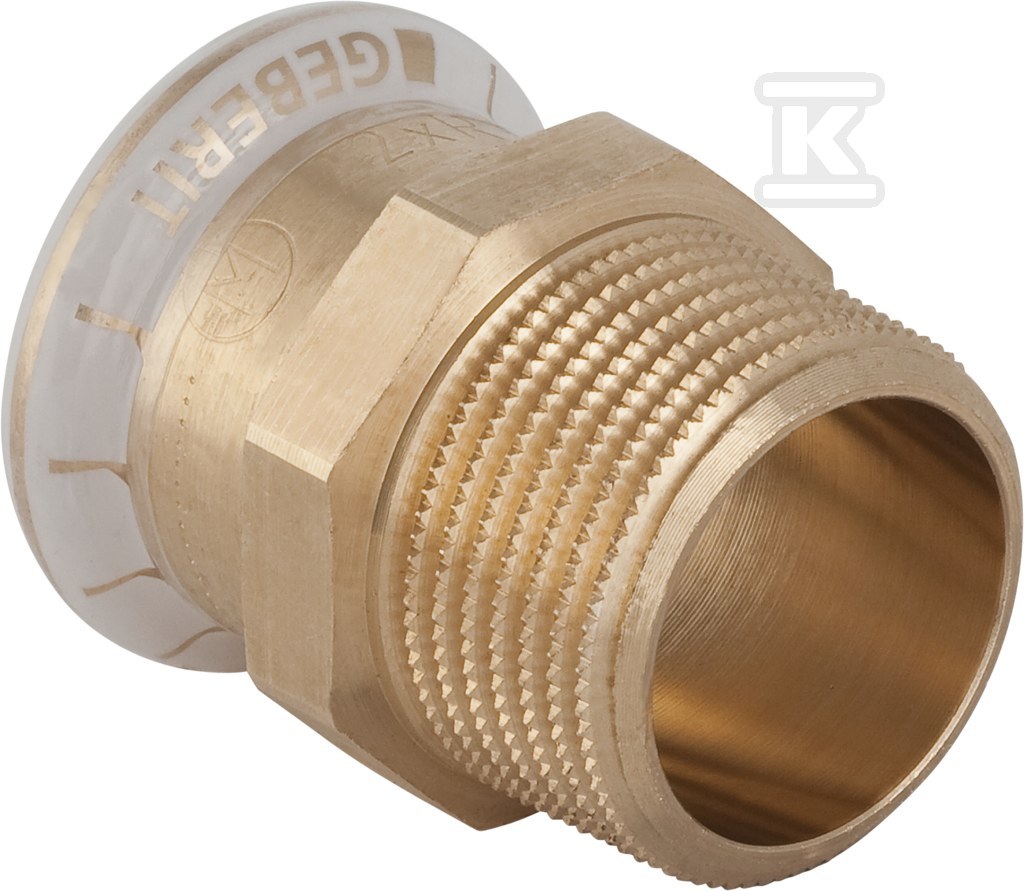

Złączka Geberit Mapress Kupfer przejściowa z gwintem zewnętrznym d12-R1/2 61745

Proste połączenie rury miedzianej 12 mm z gwintem 1/2" w systemie Mapress Kupfer

Przejściówka prasowa z mufą zaciskową na rurę 12 mm i gwintem zewnętrznym gazowym stożkowym R 1/2" umożliwia szybkie przejście z instalacji miedzianej Mapress Kupfer na armaturę, zawory lub elementy gwintowane. Prosty kształt o długości 36 mm i kącie 0° zapewnia montaż w linii, bez dodatkowych kolan. Wysoka wytrzymałość na rozciąganie oraz profil zaciskowy M na obu stronach pozwalają na pewne połączenie w instalacjach technicznych, grzewczych i sanitarnych.

Konstrukcja i materiały

Korpus wykonano z mosiądzu CuSn5Zn5Pb2, zarówno w części mufy zaciskowej, jak i w części gwintowanej. Powierzchnia obu połączeń pozostaje w stanie surowym, bez dodatkowego zabezpieczenia. Połączenie 1 to mufa prasowa na rurę o średnicy zewnętrznej 12 mm, DN 10, z długością całkowitą 17 mm i długością roboczą 3 mm. Połączenie 2 to gwint zewnętrzny gazowy stożkowy BSPT-R zgodny z ISO 7-1 / EN 10226-1, 1/2 cala, z długością 19 mm i długością roboczą 6 mm. Złącze jest wyposażone w uszczelkę z kauczuku etylenowo-propylenowo-dienowego EPDM, co zapewnia szczelność w typowych mediach instalacyjnych. Masa elementu to ok. 0,048 kg.

Mufa prasowa ma transparentny zaślepiający kołnierz ochronny, który chroni profil i uszczelkę do momentu montażu. Wskaźnik prasowania sprawia, że nieprzyciśnięte złącze jest nieszczelne do średnicy max. 54 mm, co ułatwia kontrolę jakości na budowie.

Zastosowania i zakres pracy

Złącze jest przeznaczone do systemów instalacji wodnych, grzewczych i przemysłowych, w których wymagane jest połączenie rury systemowej Mapress Kupfer z elementem gwintowanym. Sprawdzi się w:

• instalacjach wody pitnej zimnej i ciepłej,
• instalacjach wody grzewczej i wody sieciowej do 120 °C,
• układach chłodzenia z wodą z dodatkiem lub bez środka przeciw zamarzaniu,
• instalacjach wody użytkowej i procesowej,
• powietrzu sprężonym klasy czystości oleju 0-3,
• podciśnieniu oraz gazach obojętnych, np. azocie,
• budownictwie technicznym, przemyśle i budowie statków.

System Mapress Kupfer jest sprawdzony przez DVGW, co potwierdza przydatność do wymienionych mediów przy zachowaniu prawidłowego montażu.

Montaż i bezpieczeństwo prasowania

Montaż odbywa się metodą prasowania, bez lutowania i bez konieczności odcinania zasilania. Profil M na obu końcach współpracuje ze szczękami zaciskowymi Mapress. Dzięki wskaźnikowi nieszczelności nieprzyciśniętego złącza instalator od razu widzi, czy element wymaga dociśnięcia. Uszczelka EPDM oraz mosiężny korpus CuSn5Zn5Pb2 zapewniają stabilną pracę w zmiennych temperaturach i przy typowych ciśnieniach instalacji sanitarnych i grzewczych. Prosty kształt i kompaktowe wymiary ułatwiają pracę w ciasnych przestrzeniach rozdzielnic i przyłączy armatury.
