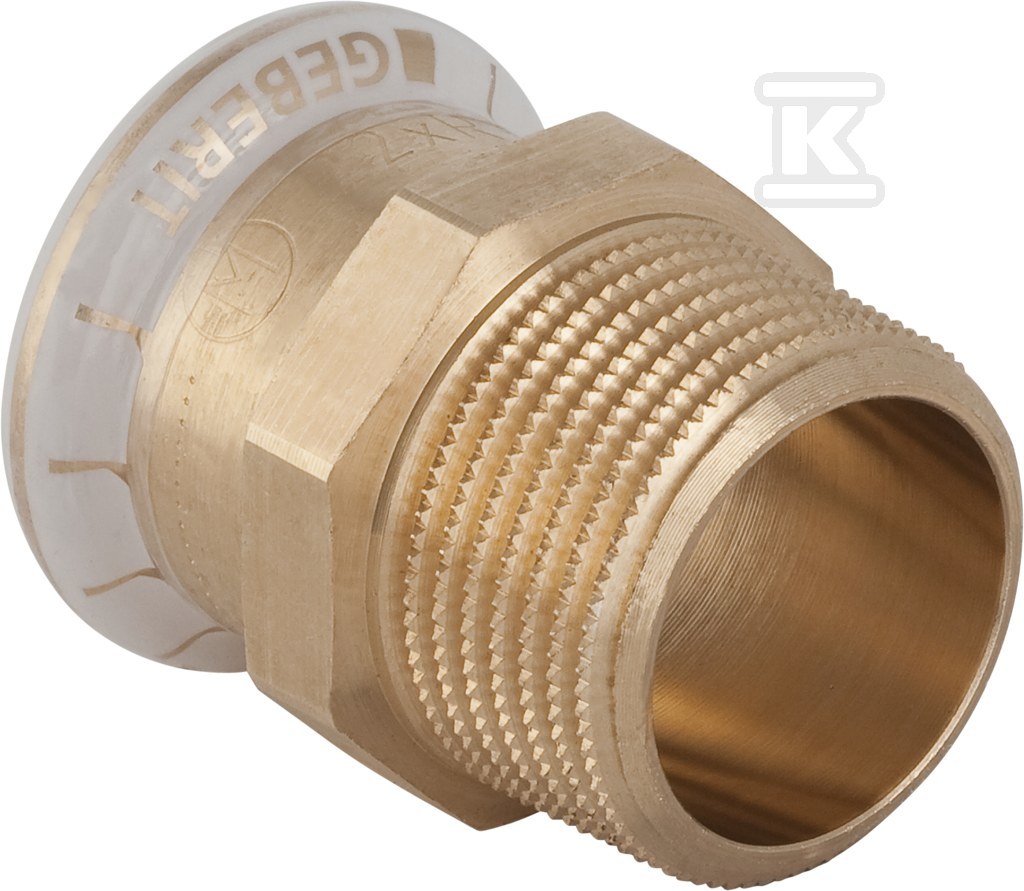

Złączka Geberit Mapress Kupfer przejściowa z gwintem zewnętrznym d15-R3/8 61702

Prosty adapter przejściowy Mapress miedź 15 mm x 3/8" z gwintem zewnętrznym

Łączy rurę miedzianą systemową o średnicy zewnętrznej 15 mm z armaturą lub elementem gwintowanym 3/8". Wykonanie proste, kąt 0°, bez redukcji, z mufą zaciskową po stronie rury i gwintem zewnętrznym gazowym stożkowym BSPT-R zgodnym z ISO 7-1 / EN 10226-1 po stronie połączenia. Całkowita długość elementu to 33 mm, co pozwala na dyskretne przejście w instalacji przy zachowaniu zwartej zabudowy.

Budowa, materiał i uszczelnienie

Oba połączenia wykonane są z miedzi, gatunek CuSn5Zn5Pb2, w stanie surowym bez dodatkowego zabezpieczenia powierzchni. Materiał to mosiądz specjalny gunmetal o wysokiej wytrzymałości na rozciąganie, stosowany w systemach Mapress do instalacji wodnych i grzewczych. Profil zaciskowy M zapewnia prawidłowe osadzenie szczęk prasujących.

Uszczelnienie zapewnia pierścień z kauczuku etylenowo-propylenowo-dienowego EPDM. Mufa zaciskowa ma wbudowany wskaźnik prasowania oraz jest nieszczelna do momentu dociśnięcia, do o ? 54 mm, co ogranicza ryzyko niezauważonego montażu bez prasowania. Złącze jest wyposażone w uszczelki i posiada transparentną zaślepkę ochronną na mufie.

Wszystkie elementy mające kontakt z wodą pitną będą przekształcane na materiały bezolowiowe w toku 2026.

Zastosowania i warunki pracy

Adapter przeznaczony jest do instalacji technicznych w budynkach, przemyśle i budownictwie okrętowym. Sprawdzi się w:

• instalacji wody zimnej i ciepłej pitnej
• instalacji wody grzewczej i wody z sieci ciepłowniczej zdalnej do 120 °C
• instalacji wody chłodzącej bez środka przeciw zamarzaniu oraz z dodatkiem środka przeciw zamarzaniu
• instalacji wody użytkowej
• instalacji sprężonego powietrza klasy czystości oleju 0-3
• pracy pod podciśnieniem

Konstrukcja prosta i brak odpowietrznika lub zaworu spustowego czynią z niego element uniwersalny do połączeń stałych. Złącze jest elementem rury systemowej, co oznacza pełną kompatybilność z pozostałymi komponentami Mapress Kupfer.

Montaż i parametry połączeń

Po stronie rury mufa zaciskowa DN 12 przyjmuje rurę 15 mm. Długość połączenia wynosi 20 mm, z czego długość robocza to 7 mm. Po stronie gwintu zewnętrznego 3/8 cala długość połączenia to 13 mm, a długość robocza 3 mm. Oba końce mają kod profilu M do szczęk zaciskowych.

Powierzchnia połączeń pozostaje w stanie surowym, co jest standardem dla elementów prasowanych Mapress. Brak kąta łuku i prosta geometria ułatwiają montaż w ciasnych przestrzeniach oraz kontrolę prawidłowego dociśnięcia.
