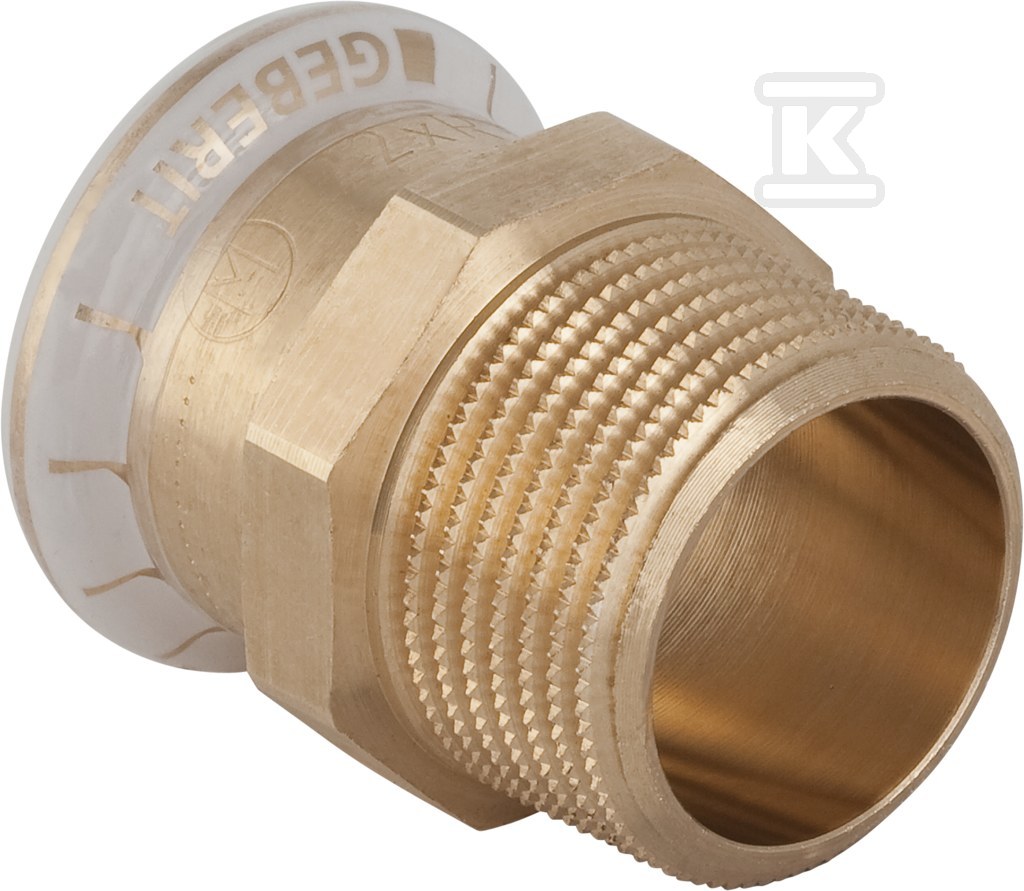

Złączka Geberit Mapress Kupfer przejściowa z gwintem zewnętrznym d15-R1/2 61703

Połączenie prasowe miedź-gwint 15 mm x 1/2" do systemów Mapress Kupfer

Przejściówka prasowa z gwintem zewnętrznym gazowym stożkowym BSPT-R łączy rurę miedzianą 15 mm z armaturą lub elementem gwintowanym 1/2". Prosty kształt 0° i profil zaciskowy M pozwalają na szybki montaż bez lutowania, klejenia i spawania. Mufa zaciskowa po stronie rury i gwint zewnętrzny po stronie przyłącza tworzą trwałe połączenie systemowe, przeznaczone do instalacji wodnych, grzewczych i przemysłowych.

Budowa i materiały

Korpus wykonano z miedzi, gatunek CuSn5Zn5Pb2, w stanie surowym bez dodatkowej powłoki. Ten stop mosiężny zapewnia wysoką wytrzymałość na rozciąganie i odporność na korozję w instalacjach wodnych. Połączenie prasowe ma długość całkowitą 36 mm, długość połączenia rurowego 20 mm przy długości roboczej 4 mm, a strona gwintowana ma długość 16 mm przy długości roboczej 3 mm. Średnica zewnętrzna rury połączenia 1 to 15 mm, średnica nominalna DN 12.

Uszczelnienie zapewnia pierścień z kauczuku etylenowo-propylenowo-dienowego EPDM. Mufa prasowa wyposażona jest w transparentny zaślepiający kołnierz ochronny oraz wskaźnik prasowania. W przypadku braku zaciśnięcia element pozostaje nieszczelny do średnicy maksymalnie 54 mm, co ułatwia kontrolę montażu na etapie budowy instalacji.

Zastosowanie i warunki pracy

Złącze jest przeznaczone do rur systemowych Mapress Kupfer i sprawdza się w instalacjach wody pitnej zimnej i ciepłej, wody grzewczej, wody chłodzącej z dodatkiem i bez dodatku środka przeciw zamarzaniu, wody do ogrzewania miejskiego do 120°C, wody użytkowej, sprężonego powietrza klasy czystości oleju 0-3, podciśnienia oraz gazów obojętnych takich jak azot.

Zakres pracy obejmuje temperaturę od -30°C do 120°C przy maksymalnym ciśnieniu 16 bar zarówno w temperaturze maksymalnej, jak i minimalnej. Parametry te pozwalają na zastosowanie w instalacjach domowych, obiektach użyteczności publicznej, przemyśle i budownictwie okrętowym.

Bezpieczeństwo montażu i certyfikacja

System Mapress Kupfer jest sprawdzony i certyfikowany przez DVGW. Fittings są kitemarked i posiadają aprobatę WRAS do wody pitnej. Producent deklaruje gwarancję 25 lat przy prawidłowym montażu. Niska masa około 0,045 kg ułatwia obsługę, a brak potrzeby stosowania dodatkowych uszczelniaczy na gwincie stożkowym BSPT-R ISO 7-1 / EN 10226-1 skraca czas pracy instalatora.
