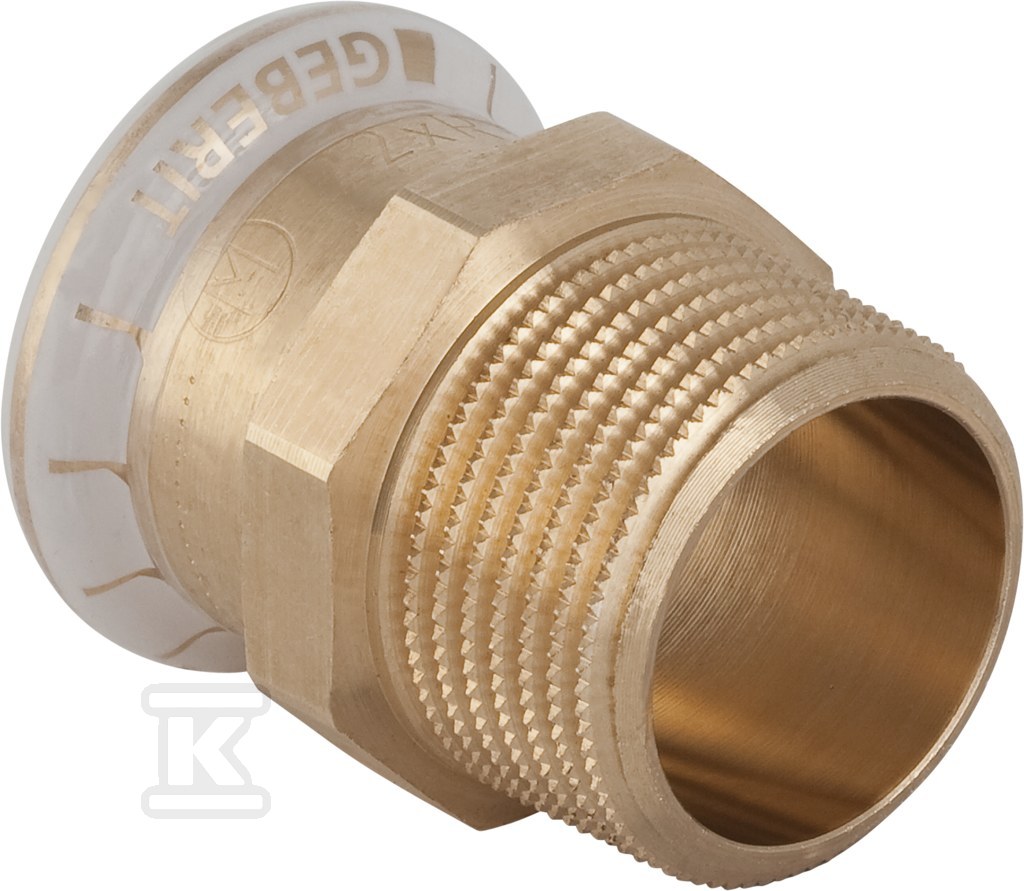

Złączka Geberit Mapress Kupfer przejściowa z gwintem zewnętrznym d15-R3/4 61714

Profesjonalne połączenie miedziane z gwintem zewnętrznym do systemu prasowego Mapress

Prosta złączka przejściowa przeznaczona do łączenia rury miedzianej o średnicy zewnętrznej 15 mm z armaturą lub elementem gwintowanym R 3/4 cala. Wykonanie proste, kąt 0°, z mufą zaciskową po stronie rury i gwintem zewnętrznym gazowym stożkowym BSPT-R zgodnym z ISO 7-1 / EN 10226-1 po stronie połączenia 2. Długość całkowita 38 mm pozwala na dyskretny montaż w ciasnych punktach instalacji, a długość połączenia 1 wynosi 20 mm przy długości roboczej 2 mm, natomiast połączenie gwintowane ma długość 18 mm i długość roboczą 3 mm.

Zastosowanie i media robocze

Złączka jest elementem rury systemowej i sprawdza się w instalacjach wody pitnej zimnej i ciepłej, wody grzewczej, wody chłodzącej z dodatkiem i bez środka przeciw zamarzaniu, wody sieciowej grzewczej do 120 °C, wody użytkowej, sprężonego powietrza w klasie czystości oleju 0-3, podciśnienia, gazów obojętnych takich jak azot oraz w instalacjach technicznych budynków, przemysłu i okrętowych. Wysoka wytrzymałość na rozciąganie wspiera stabilność połączenia w instalacjach poddawanych obciążeniom mechanicznym i termicznym.

Budowa z mosiądzu i uszczelnienie prasowe

Oba połączenia wykonane są z miedzi, gatunek materiału CuSn5Zn5Pb2, mosiądz specjalny CuSn5Zn5Pb2-C. Powierzchnia obu części pozostaje w stanie surowym, bez dodatkowego zabezpieczenia. Profil zaciskowy M jest wspólny dla obu stron, co upraszcza dobór szczęk prasujących. Złączka wyposażona jest w uszczelkę, materiał uszczelki zgodnie z danymi ETIM to kauczuk monomeryczny etylen-propylen-dien EPDM. W dokumentacji systemowej dla średnic do 54 mm wskazywany jest również pierścień uszczelniający CIIR czarny, a mufa prasowa posiada transparentny zaślepiający korek ochronny. Konstrukcja zapewnia szczelność po prawidłowym dociśnięciu i jest celowo nieszczelna w stanie nie zprasowanym do średnicy 54 mm, co ogranicza ryzyko ukrytego błędu montażowego.

Montaż systemem Mapress i wskaźniki bezpieczeństwa

Połączenie 1 to mufa zaciskowa do rury miedzianej 15 mm, nominalnie DN 12, po stronie gwintu nominalnie 3/4 cala, 20. Wskaźnik prasowania pozwala od razu ocenić, czy operacja została wykonana. Brak odpowietrznika i zaworu spustowego utrzymuje prostą geometrię elementu. Model prosty, nieredukcyjny, zaślepiony zgodnie z parametrem, przeznaczony do pracy w układach ciśnieniowych i podciśnieniowych.
