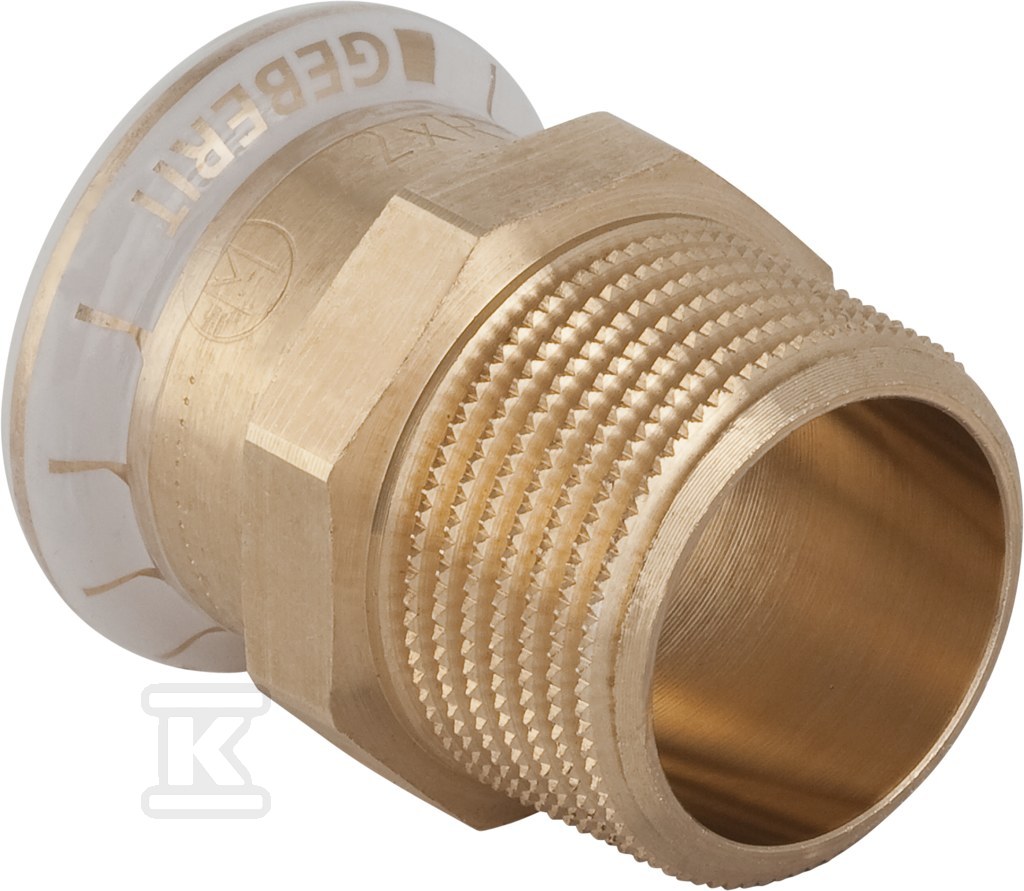

Złączka Geberit Mapress Kupfer przejściowa z gwintem zewnętrznym d18-R1/2 61704

Przejściowa złączka prasowa miedziowa z gwintem zewnętrznym do instalacji wodnych i grzewczych

Prosta złączka przejściowa systemu Geberit Mapress Kupfer łączy rurę miedzianą o średnicy zewnętrznej 18 mm z gwintem zewnętrznym gazowym R 1/2". Wykonanie proste, kąt łuku 0°, przeznaczone do pracy w instalacji systemowej. Połączenie 1 to mufa zaciskowa z profilem M do szczęk prasujących, połączenie 2 to gwint zewnętrzny stożkowy BSPT-R zgodny z ISO 7-1 / EN 10226-1. Całkowita długość elementu to 37 mm, co pozwala na montaż w ciasnych punktach przyłączeniowych.

Konstrukcja i materiały

Oba połączenia wykonane są z miedzi, gatunek CuSn5Zn5Pb2, w stanie surowym bez dodatkowego zabezpieczenia powierzchni. Materiał to mosiądz specjalny gunmetal CuSn5Zn5Pb2-C, charakteryzujący się wysoką wytrzymałością na rozciąganie. Dzięki temu złączka dobrze znosi obciążenia mechaniczne występujące w instalacji wodnej i grzewczej.

Uszczelnienie zapewnia pierścień z kauczuku monomerycznego etylen-propylen-dien EPDM. W systemie Mapress mufa prasowa jest wyposażona w przezroczystą zaślepkę ochronną. Wskaźnik prasowania działa na zasadzie przecieku przy braku zaciśnięcia, do średnicy ? 54 mm, co ułatwia kontrolę prawidłowego montażu na etapie budowy instalacji.

Zastosowanie i montaż

Złączka przeznaczona jest do wody pitnej zimnej i ciepłej oraz do wody grzewczej. Rura systemowa true oznacza kompatybilność z rurami miedzianymi systemu Mapress. Połączenie prasowe z profilem M wymaga standardowych szczęk zaciskowych Mapress.

Montaż polega na wsunięciu rury 18 mm w mufę zaciskową na głębokość 20 mm i zaciśnięciu złączki prasowej. Strona gwintowana o długości 17 mm umożliwia połączenie z armaturą lub elementami instalacji posiadającymi gwint wewnętrzny R 1/2". Brak zaworu spustowego i odpowietrznika utrzymuje konstrukcję prostą i uniwersalną.

Parametry geometryczne i kompatybilność

Średnica nominalna połączenia prasowego to DN 15, średnica zewnętrzna rury 18 mm. Strona gwintowa to 1/2 cala, czyli R 1/2". Wysokość elementu w kierunku gwintu to ok. 17 mm, długość całkowita 37 mm. Kształt prosty bez redukcji ułatwia prowadzenie przewodu w linii.

Złącze pracuje w instalacji miedzianej z uszczelką, bez modelu redukcyjnego. Powierzchnie połączeń pozostają w stanie surowym.
