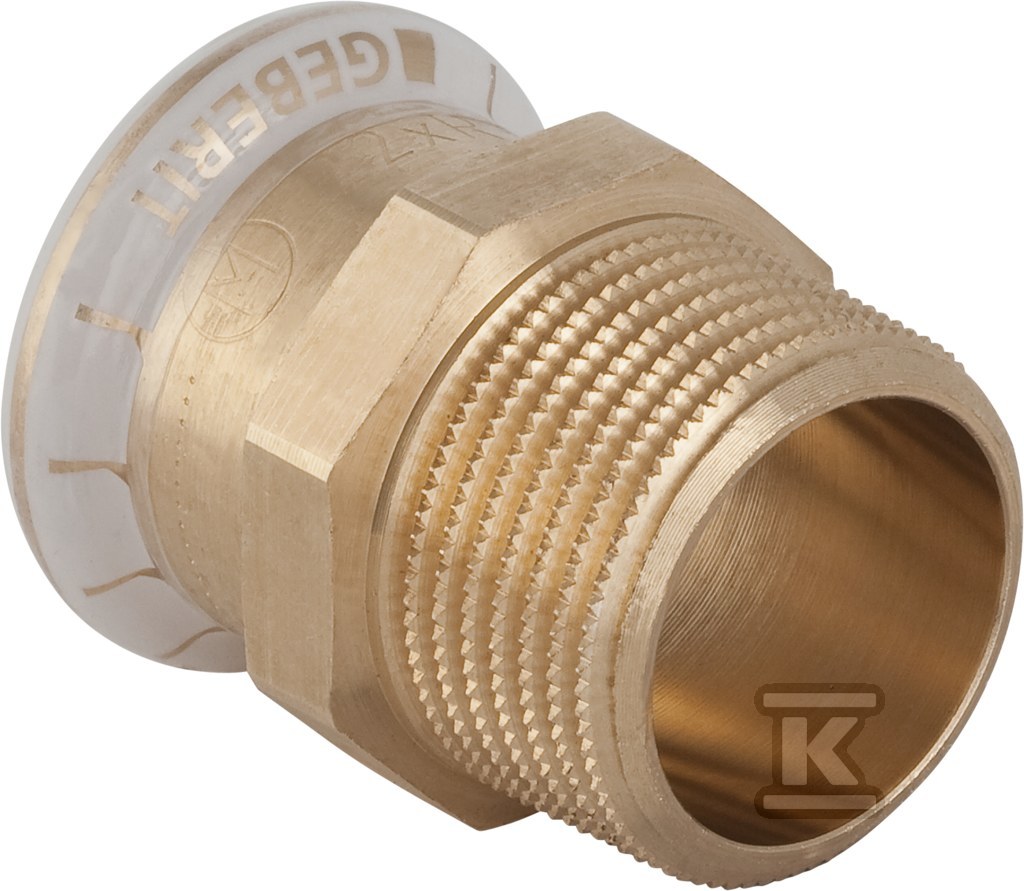

Złączka Geberit Mapress Kupfer przejściowa z gwintem zewnętrznym d18-R3/4 61705

Przejście prasowe miedź - gwint zewnętrzny R 3/4 dla instalacji wodnych, grzewczych i przemysłowych

Prosta złączka przejściowa systemu Mapress Kupfer łączy rurę miedzianą 18 mm z gwintem zewnętrznym gazowym stożkowym R 3/4. Z jednej strony znajduje się mufa zaciskowa do połączenia prasowego, z drugiej gwint BSPT-R zgodny z ISO 7-1 / EN 10226-1. Forma prosta 0° i długość całkowita 38 mm pozwalają na dyskretne przejście na armaturę gwintowaną bez dodatkowych kolan. Rozwiązanie jest przeznaczone do rur systemowych i pracuje z profilem zaciskowym M.

Budowa i materiały

Korpus wykonano z miedzi ze stopu CuSn5Zn5Pb2, w stanie surowym bez dodatkowej obróbki powierzchni. Ten sam stop zastosowano w obu połączeniach, co zapewnia jednorodność materiałową i wysoką wytrzymałość na rozciąganie. Połączenie prasowe ma długość 20 mm, połączenie gwintowane 18 mm, a nominalna średnica połączenia 1 to DN 15. Złącze jest wyposażone w uszczelkę z kauczuku etylenowo-propylenowo-dienowego EPDM. Mufa prasowa ma transparentny zaślepiający korek ochronny.

Zastosowania i warunki pracy

Złączka przeznaczona jest do instalacji z wodą pitną zimną i ciepłą, wodą grzewczą oraz wodą chłodniczą z dodatkiem lub bez środka przeciwzamrożeniowego. Dopuszczalna jest praca w sieci ciepłowniczej do 120 °C, w instalacjach wody użytkowej i procesowej. Sprawdzi się przy sprężonym powietrzu w klasie czystości oleju 0-3, podciśnieniu oraz przy gazach obojętnych takich jak azot. Zakres zastosowań obejmuje budownictwo, przemysł i budowę okrętową. Gwint zewnętrzny R 3/4 umożliwia szybkie połączenie z zaworami, reduktorami i armaturą gwintowaną bez konieczności lutowania.

Montaż i bezpieczeństwo prasowania

Połączenie prasowe sygnalizuje brak zaciśnięcia nieszczelnością do średnicy maksymalnie 54 mm, co ułatwia kontrolę na etapie montażu. Dzięki uszczelce EPDM i konstrukcji z miedzi złącze zachowuje szczelność w zmiennych temperaturach roboczych i w środowiskach z podciśnieniem.
