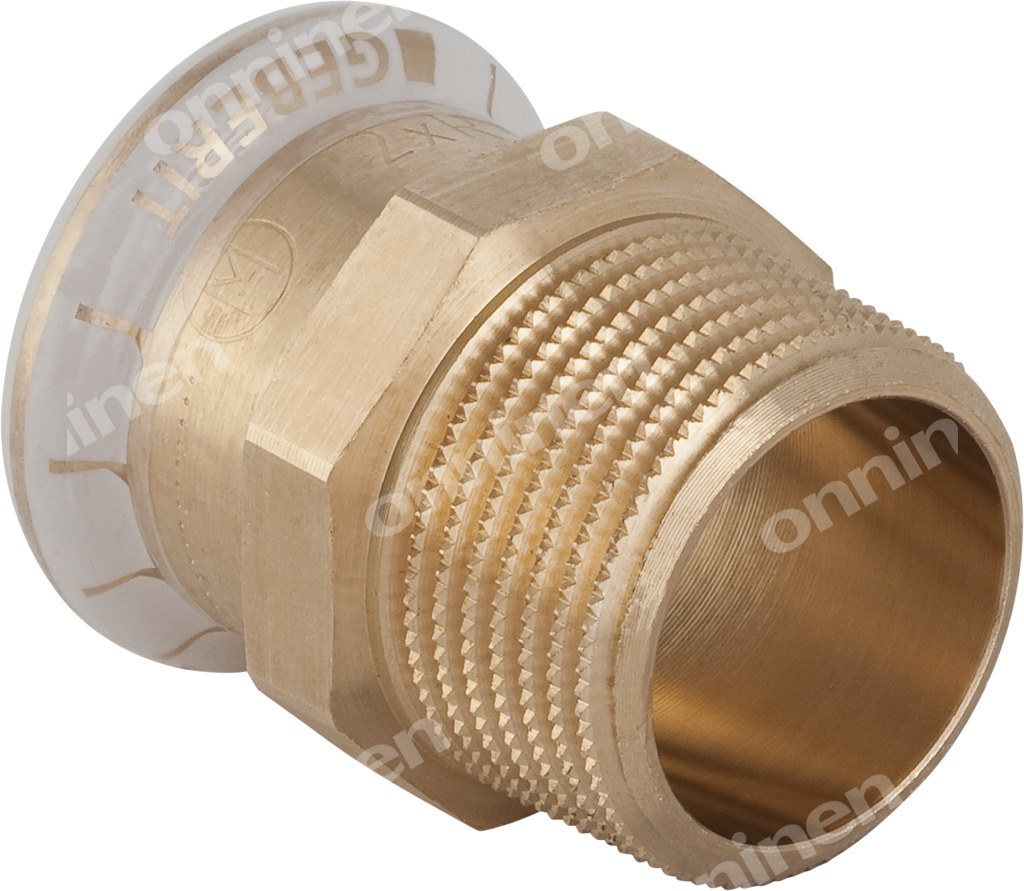

Złączka Geberit Mapress Kupfer przejściowa z gwintem zewnętrznym d22-R3/4 61707

Przejściowe złącze prasowe Mapress Kupfer 22 mm x 3/4" z gwintem zewnętrznym

Proste złącze przejściowe łączy rurę miedzianą systemu Mapress o średnicy zewnętrznej 22 mm z armaturą lub elementem gwintowanym 3/4". Jedna strona to mufa zaciskowa z profilem M do połączenia prasowego, druga to gwint zewnętrzny gazowy stożkowy BSPT-R zgodny z ISO 7-1 / EN 10226-1. Budowa prosta, kąt 0°, długość całkowita 39 mm, przeznaczona do instalacji rurowych z miedzią.

Materiał, uszczelnienie i konstrukcja

Oba połączenia wykonano z miedzi gatunku CuSn5Zn5Pb2 w stanie surowym, bez dodatkowego zabezpieczenia powierzchni. Materiał zapewnia wysoką wytrzymałość na rozciąganie. Uszczelnienie zapewnia pierścień z kauczuku monomerycznego etylenowo-propylenowo-dienowego EPDM. Mufa prasowa ma długość 21 mm, a część gwintowana 18 mm, przy długości roboczej 3 mm na każdym połączeniu. Profil zaciskowy M jest kompatybilny ze szczękami do systemu Mapress. Złącze ma wskaźnik prasowania, który w stanie nie dociśniętym pozostaje nieszczelne, oraz transparentny zaślepiający kapturek ochronny na mufie. Nominalna średnica połączenia prasowego to DN 20.

Zastosowania i zakres pracy

Złącze jest przeznaczone do instalacji z rurą systemową Mapress Kupfer. Sprawdzi się w instalacjach wody pitnej zimnej i ciepłej, wody grzewczej, wody chłodzącej bez i z dodatkiem przeciw zamarzaniu, wody ciepłowniczej do 120 °C oraz wody użytkowej i procesowej. Dopuszczalne jest zastosowanie do sprężonego powietrza klasy czystości oleju 0-3, gazów inertnych takich jak azot, a także w instalacjach podciśnieniowych. Producent wskazuje zastosowanie w budownictwie, przemyśle i budowie statków.

Montaż i bezpieczeństwo użytkowania

Połączenie prasowe powstaje bez lutowania i bez prac gorących, przez dociśnięcie odpowiednim narzędziem przy zachowaniu głębokości wciskania. Brak konieczności spawania skraca czas montażu i ogranicza ryzyko uszkodzeń termicznych. Wskaźnik prasowania daje wizualną kontrolę poprawności wykonania. Złącze waży ok. 0,066 kg.
