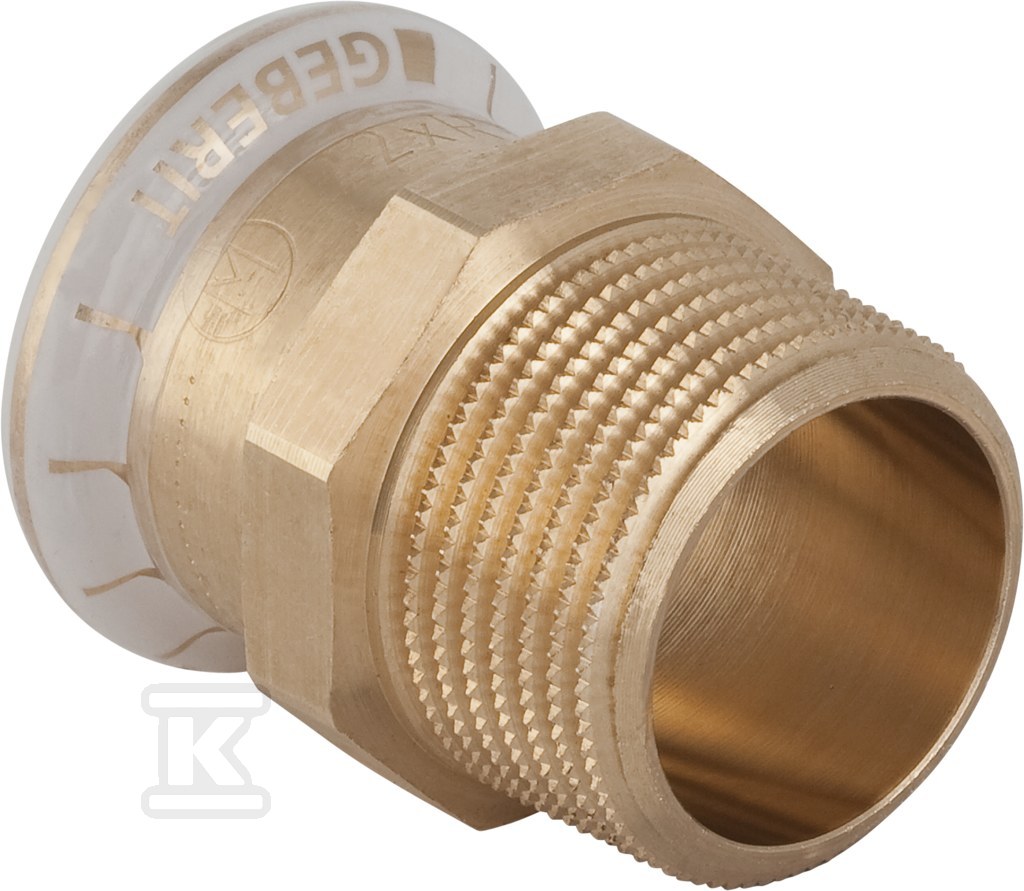

Złączka Geberit Mapress Kupfer przejściowa z gwintem zewnętrznym d22-R1/2 61715

Przejściówka prasowa miedziana 22 mm na gwint zewnętrzny 1/2" w systemie Mapress

Przejściówka łączy rurę miedzianą systemu Mapress o średnicy zewnętrznej 22 mm z armaturą lub elementem gwintowanym 1/2" z gwintem zewnętrznym gazowym stożkowym BSPT-R wg ISO 7-1 / EN 10226-1. Prosty kształt z kątem 0° i długością całkowitą 38 mm pozwala na bezpośrednie przejście z połączenia zaciskowego na gwint bez dodatkowych kolanek. Rozwiązanie jest przeznaczone do instalacji wodnych, grzewczych i przemysłowych, gdzie potrzebne jest szybkie i szczelne połączenie prasowe z elementem gwintowanym.

Budowa i materiały

Korpus wykonano z brązu CuSn5Zn5Pb2, zarówno w części mufy zaciskowej, jak i w części gwintowanej. Powierzchnia obu połączeń pozostaje w stanie surowym. Mufa zaciskowa ma profil M do szczęk prasujących, długość połączenia 21 mm i długość roboczą 4 mm. Część gwintowana ma długość 17 mm i długość roboczą 4 mm, co zapewnia stabilne osadzenie. Złącze jest wyposażone w uszczelkę z kauczuku etylenowo-propylenowo-dienowego EPDM. Wysoka wytrzymałość na rozciąganie oraz konstrukcja systemowa Mapress M gwarantują trwałość połączenia w instalacjach pod obciążeniem. Waga elementu to ok. 0,066 kg.

Zastosowania i warunki pracy

Złącze sprawdza się w instalacjach wody pitnej zimnej i ciepłej, wody grzewczej, wody chłodzącej z dodatkiem lub bez środka przeciw zamarzaniu oraz wody sieci ciepłowniczej do 120 °C. Dopuszczalne jest zastosowanie do sprężonego powietrza klasy czystości oleju 0-3, podciśnienia, gazów obojętnych takich jak azot oraz do wody technologicznej i procesowej. Producent deklaruje przydatność w instalacjach budynków, przemysłu i budownictwa okrętowego. System Mapress Kupfer jest sprawdzany i certyfikowany przez DVGW.

Montaż i bezpieczeństwo prasowania

Połączenie prasowe powstaje przez dociśnięcie mufy zaciskowej do rury miedzianej odpowiednim narzędziem prasującym przy zachowaniu głębokości wciskania. Wskaźnik prasowania sygnalizuje niewykonane połączenie - element jest nieszczelny do średnicy max. 54 mm, co chroni przed pominięciem operacji. Mufa jest fabrycznie zabezpieczona przezroczystym zaślepieniem ochronnym. Dzięki temu instalator od razu widzi, które złącza wymagają dociśnięcia, a użytkownik końcowy zyskuje pewność szczelności na lata.
