Złączka Geberit Mapress Kupfer przejściowa z gw.zewn. d22-R1 61716

Złącze przejściowe Mapress Kupfer z gwintem zewnętrznym 22 mm x R1

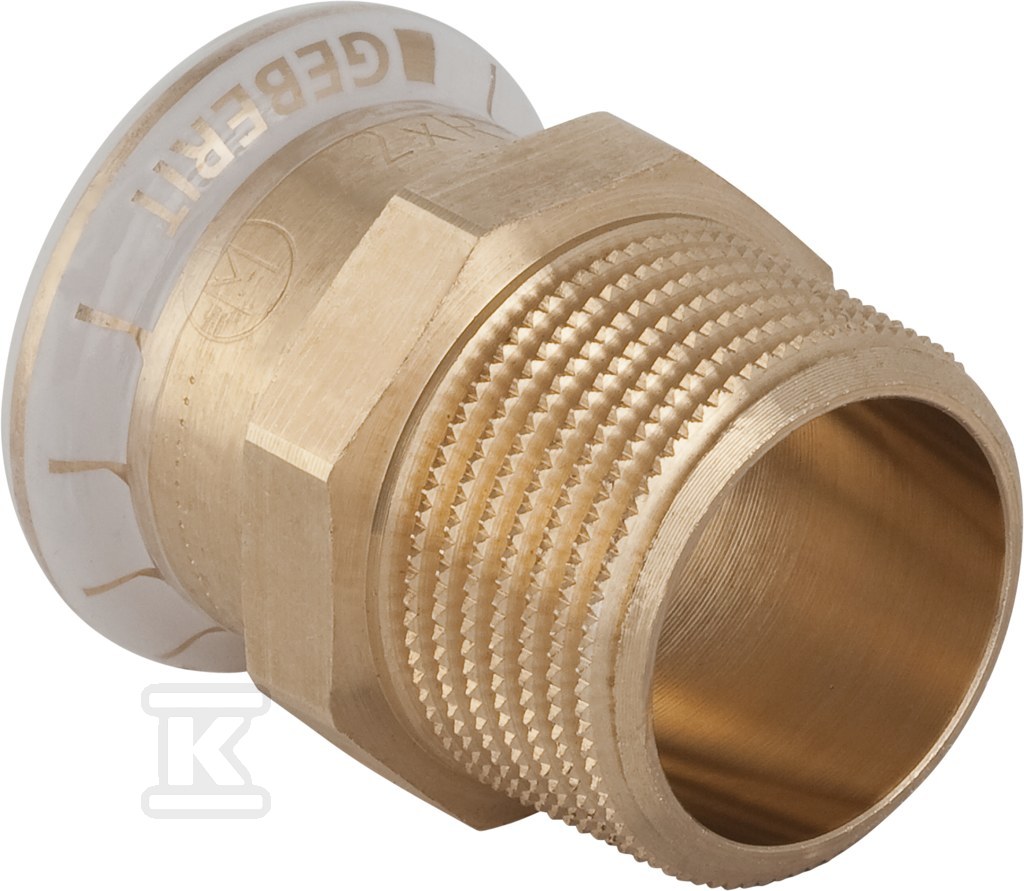

Proste złącze przejściowe Mapress Kupfer łączy rurę miedzianą o średnicy zewnętrznej 22 mm z gwintem zewnętrznym gazowym stożkowym BSPT-R 1 cal. Wykonanie proste, bez kąta łuku, o całkowitej długości 41 mm, pozwala na szybkie przejście z połączenia prasowanego na armaturę lub element gwintowany w instalacjach wodnych i grzewczych. Strona prasowa to mufa zaciskowa z profilem M, strona gwintowana ma długość 20 mm z długością roboczą 3 mm, strona prasowa ma długość 21 mm z długością roboczą 1 mm. Nominalnie DN 20 na stronie prasowej i 1 cal na stronie gwintowanej.

Budowa i materiały

Korpus złącza wykonano z brązu CuSn5Zn5Pb2-C oraz miedzi, w stanie surowym bez dodatkowego zabezpieczenia powierzchni. Materiał połączenia prasowego i gwintowanego to miedź z gatunku CuSn5Zn5Pb2, co zapewnia wysoką wytrzymałość na rozciąganie. Uszczelnienie zapewnia pierścień z kauczuku etylenowo-propylenowo-dienowego EPDM. Mufa prasowa wyposażona jest w przezroczystą zaślepkę ochronną i wskaźnik prasowania, który sygnalizuje nieszczelność przy braku dociśnięcia do średnicy ? 54 mm. Złącze jest przeznaczone do rur systemowych, ma kształt prosty i nie jest modelem redukcyjnym. Powierzchnie pozostają w stanie surowym, a profil zaciskowy M jest zgodny ze szczękami Mapress.

Zakres zastosowań i warunki pracy

Złącze sprawdza się w instalacjach wodnych, grzewczych i przemysłowych. Dopuszczalne zastosowania obejmują:

• zimną i ciepłą wodę pitną, z aprobatą KIWA dla wody pitnej
• wodę grzewczą i wodę chłodniczą bez i z dodatkiem przeciw zamarzaniu
• wodę z sieci ciepłowniczej do 120 °C
• wodę użytkową i procesową
• sprężone powietrze klasy czystości oleju 0-3
• podciśnienie
• gazy obojętne, np. azot
• instalacje w budownictwie, przemyśle i w budowie statków

Konstrukcja przeznaczona jest do pracy w instalacjach prasowanych Mapress, z uszczelką w miejscu połączenia. W dokumentacji producenta wskazano, że wszystkie elementy mające kontakt z wodą pitną będą przekształcane na materiały bezolowiowe w toku 2026.

Montaż i wskazówki instalacyjne

Montaż odbywa się metodą prasowania na rurze miedzianej 22 mm z użyciem szczęk profilu M. Przezroczysta zaślepka ochronna chroni mufę przed zabrudzeniem do momentu montażu. Wskaźnik prasowania ułatwia kontrolę jakości połączenia na etapie instalacji. Złącze nie posiada odpowietrznika ani zaworu spustowego, jest zaślepione po stronie ochronnej i przeznaczone do pracy w układach zamkniętych. Gwint zewnętrzny gazowy stożkowy BSPT-R zgodny z ISO 7-1 / EN 10226-1 umożliwia szczelne połączenie z elementami gwintowanymi bez dodatkowych uszczelek na gwincie.
