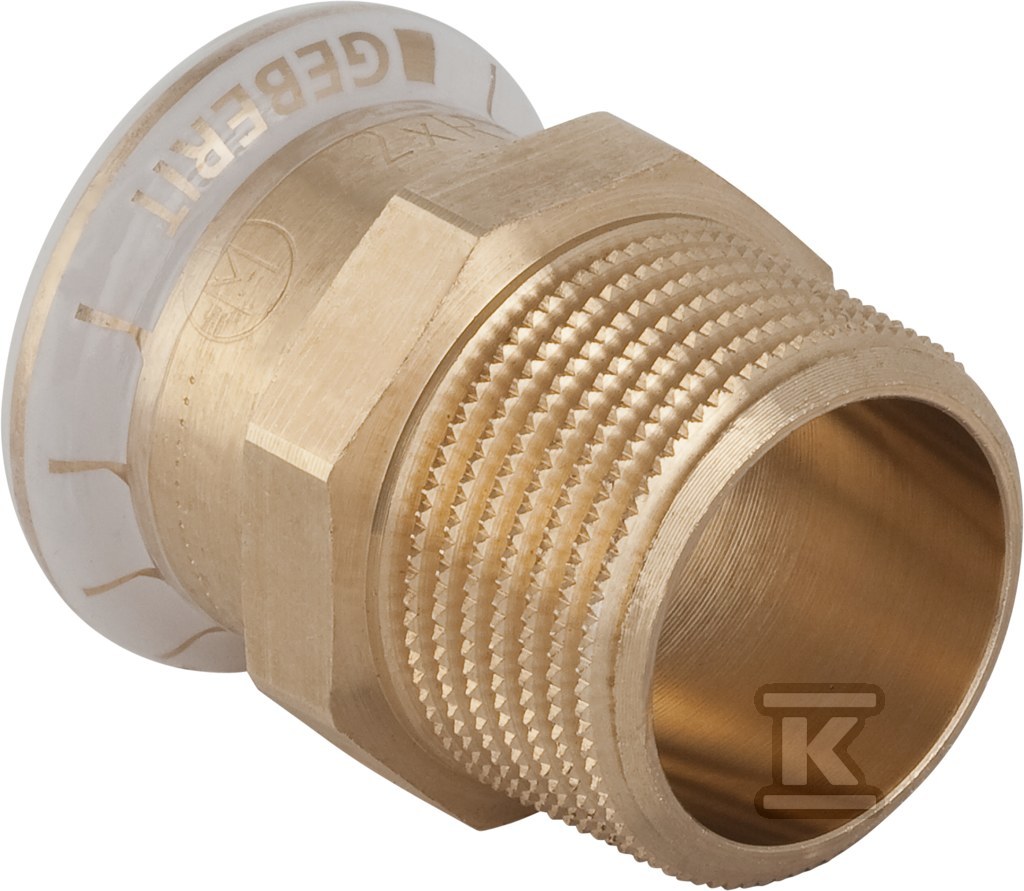

Złączka Geberit Mapress Kupfer przejściowa z gwintem zewnętrznym d28-R3/4 61717

Przejściówka prasowa miedziowa z gwintem zewnętrznym 28 mm na 3/4"

Przejściówka prasowa łączy rurę systemową miedzianą o średnicy zewnętrznej 28 mm, DN 25, z gwintem zewnętrznym gazowym stożkowym BSPT-R 3/4 cala. Prosty kształt o długości 42 mm zapewnia bezpośrednie połączenie bez zmiany kierunku przepływu. Rozwiązanie jest przeznaczone do instalacji prasowanych Mapress Kupfer, gdzie strona rurowa jest zaciskana, a strona gwintowana służy do połączenia z armaturą, zaworami lub innymi elementami z gwintem zewnętrznym.

Zastosowanie w instalacjach wodnych i technicznych

Złącze sprawdza się w instalacjach wody pitnej zimnej i ciepłej, wody grzewczej, wody chłodzącej z dodatkiem lub bez środka przeciwzamrożeniowego oraz w wodzie sieci ciepłowniczej do 120 °C. Dopuszczalne jest użycie do wody użytkowej i technologicznej, sprężonego powietrza w klasie czystości oleju 0-3, podciśnienia oraz gazów obojętnych, np. azotu. Dzięki temu znajduje zastosowanie w instalacjach sanitarnych, ogrzewaniu, chłodzeniu, a także w budownictwie przemysłowym i okrętowym. System jest DVGW geprüft i z certyfikatem, co potwierdza przydatność do mediów instalacyjnych.

Konstrukcja i materiały

Oba połączenia wykonane są z miedzi, gatunek CuSn5Zn5Pb2, w stanie surowym. Materiał to brąz cynowo-cynkowo-ołowiany, znany jako gunmetal, o wysokiej wytrzymałości na rozciąganie. Połączenie prasowe to mufa zaciskowa z kodem profilu M, długości roboczej 4 mm i długości całkowitej połączenia 23 mm. Połączenie gwintowane ma długość 19 mm i długość roboczą 4 mm. Złącze jest wyposażone w uszczelkę z kauczuku etylenowo-propylenowo-dienowego EPDM i posiada wskaźnik prawidłowego dociśnięcia. Mufa prasowa ma transparentny zaślepiający kaptur ochronny. Masa elementu to ok. 0,089 kg.

Montaż i parametry pracy

Montaż odbywa się metodą prasowania, bez lutowania i bez otwartego ognia. Wskaźnik prasowania sygnalizuje nieszczelność w przypadku braku dociśnięcia, co dotyczy elementów do średnicy maksymalnie 54 mm. Profil M jest kompatybilny ze szczękami zaciskowymi Mapress. Prosta geometria i kompaktowe wymiary ułatwiają pracę w ciasnych przestrzeniach. Powierzchnie pozostają w stanie surowym, bez dodatkowej powłoki. Złącze nie jest modelem redukcyjnym, kąt łuku wynosi 0 °, a konstrukcja jest przeznaczona do rur systemowych.
