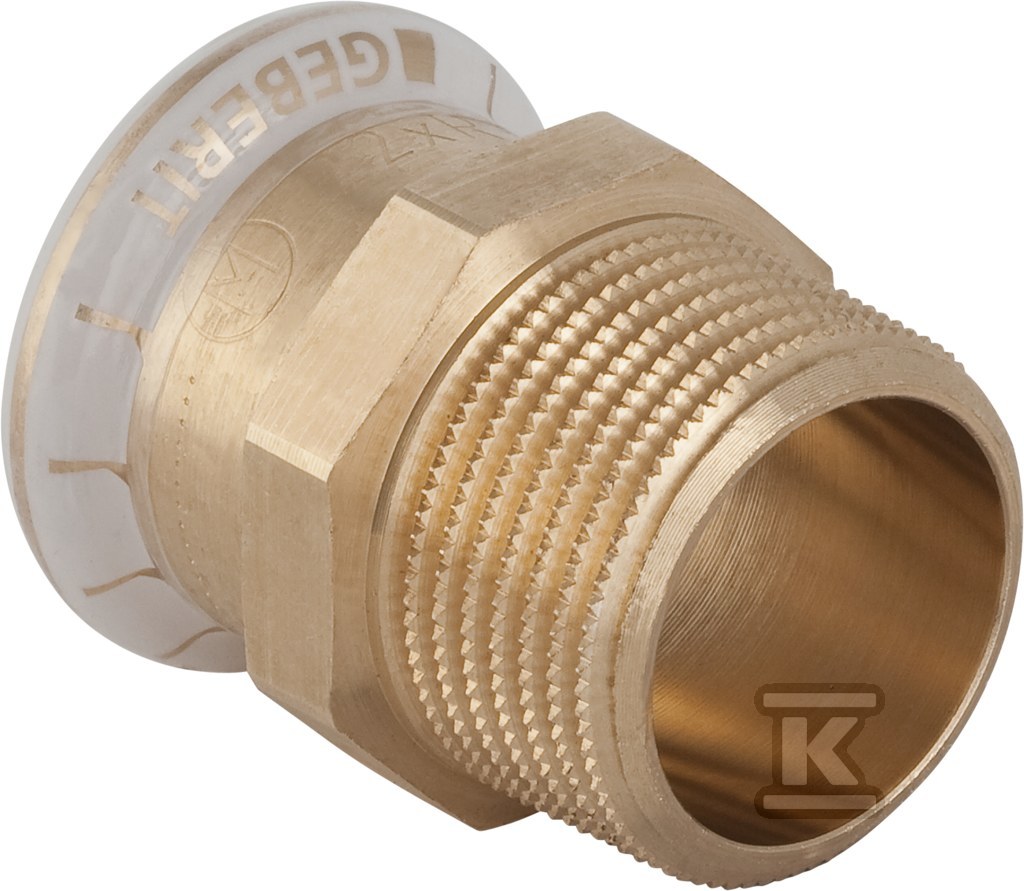

Złączka Geberit Mapress Kupfer przejściowa z gw.zewn. d28-R1 61708

Prosta przejściówka press miedziana z gwintem zewnętrznym 28 mm x R1

Przejściówka przeznaczona do łączenia miedzianej rury systemowej Mapress z armaturą lub elementem gwintowanym. Jedna strona to mufa zaciskowa do rur o średnicy zewnętrznej 28 mm, druga to gwint zewnętrzny gazowy stożkowy BSPT-R zgodny z ISO 7-1 / EN 10226-1 o rozmiarze 1 cal. Wykonanie proste, kąt 0°, długość całkowita 43 mm, masa ok. 0,095 kg. Rozwiązanie DVGW sprawdzone i certyfikowane, stosowane w instalacjach hydraulicznych, grzewczych i przemysłowych.

Konstrukcja i materiały

Oba połączenia wykonane są z miedzi, gatunek CuSn5Zn5Pb2, w stanie surowym bez dodatkowego zabezpieczenia powierzchni. Mufa zaciskowa ma profil M do szczęk prasujących, długość połączenia 23 mm przy długości roboczej 3 mm. Gwint zewnętrzny ma długość 20 mm przy długości roboczej 3 mm, kod profilu M. Złączka jest wyposażona w uszczelkę z kauczuku monomerycznego etylen-propylen-dien, EPDM. Konstrukcja zapewnia wysoką wytrzymałość na rozciąganie. Mufa prasująca ma transparentny zaślepiający kołpak ochronny, a system posiada wskaźnik prasowania. Nieprzepraszona złączka pozostaje szczelna do średnicy max. 54 mm.

Zastosowania i media

Złączka przeznaczona jest do pracy z następującymi mediami:

• woda pitna zimna i ciepła
• woda grzewcza
• woda chłodząca bez i z dodatkiem środka przeciw zamarzaniu
• woda do sieci ciepłowniczej do max. 120 °C
• woda użytkowa i procesowa
• sprężone powietrze, klasa czystości oleju 0-3
• podciśnienie
• gazy obojętne, np. azot

Stosowana w instalacjach budownictwa, przemysłu i w budowie statków. Rura systemowa, średnica nominalna połączenia press DN 25, nominalna średnica połączenia gwintowego 1 cal, 25 mm.

Montaż i parametry pracy

Forma prosta ułatwia prowadzenie instalacji bez kolan. Połączenie press wymaga prasowania zgodnie z systemem Mapress, gwint stożkowy BSPT-R uszczelniany jest tradycyjnie podkładką lub pastą do gwintów. Uszczelka EPDM zapewnia szczelność w zakresie temperatur roboczych typowych dla instalacji wodnych i grzewczych. Złączka nie posiada odpowietrznika ani zaworu spustowego, jest elementem przejściowym w linii.
