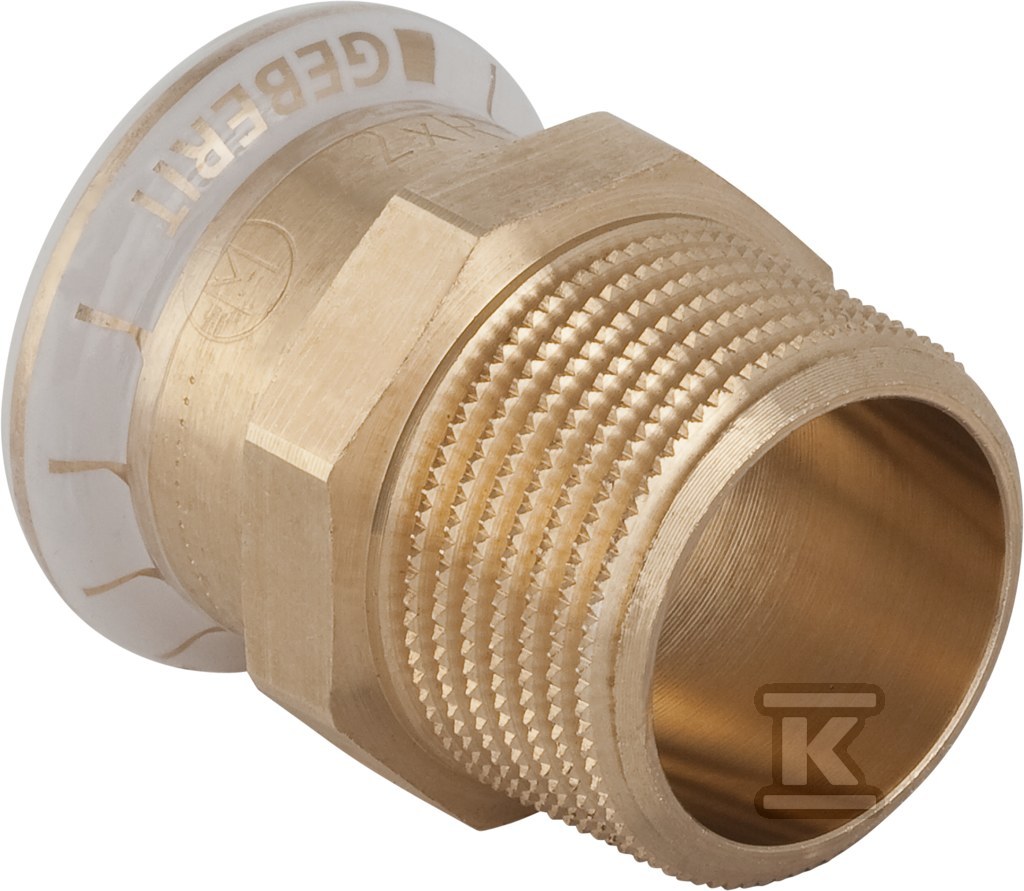

Złączka Geberit Mapress Kupfer przejściowa z gw.zewn. d28-R11/4 61718

Proste przejście prasowe miedź-gwint dla instalacji hydraulicznych i grzewczych

Adapter prasowy z mufą zaciskową i zewnętrznym gwintem stożkowym gazowym pozwala łączyć rurę systemową Mapress o średnicy zewnętrznej 28 mm z armaturą lub elementami gwintowanymi R 1 1/4. Forma prosta o kącie 0 ° i długości 44 mm zapewnia zwartą budowę w miejscu przejścia, a profil zaciskowy M na obu stronach współpracuje ze standardowymi szczękami prasującymi. Połączenie jest zaślepione fabrycznie i wyposażone w przezroczysty zaślepiający kołpak ochronny na mufie.

Konstrukcja i materiały

Korpus wykonano z brązu cynowo-cynkowo-ołowianego CuSn5Zn5Pb2-C, czyli gunmetal / Rotguss, o wysokiej wytrzymałości na rozciąganie. Zarówno mufa zaciskowa, jak i część gwintowana są z miedzi w stanie surowym, bez dodatkowej obróbki powierzchni. Uszczelnienie zapewnia pierścień z kauczuku CIIR, czarny.

Mufa zaciskowa ma średnicę nominalną DN 25 i długość połączenia 23 mm przy długości roboczej 2 mm. Strona gwintowana to gwint zewnętrzny stożkowy BSPT-R zgodny z ISO 7-1 / EN 10226-1, nominalnie 1 1/4 cala, czyli 32, z długością połączenia 21 mm i długością roboczą 2 mm. Całość ma wysokość ok. 21 mm. W stanie nieprasowanym złączka jest nieszczelna do o max. 54 mm, co stanowi sygnał kontroli montażu.

Zastosowanie i warunki pracy

Złącze jest przeznaczone do systemów technicznych w budynkach, przemyśle i budownictwie okrętowym. Nadaje się do zimnej i ciepłej wody pitnej, wody grzewczej, wody chłodzącej z dodatkiem i bez dodatku środka przeciwzamarzaniowego, wody sieciowej zdalnego ogrzewania do 120 °C, wody użytkowej, sprężonego powietrza klasy czystości oleju 0-3, podciśnienia oraz gazów obojętnych, np. azotu.

Zakres temperatur pracy to od -20 °C do +120 °C. Dzięki temu element sprawdza się w instalacjach grzewczych, chłodniczych, przeciwpożarowych, w systemach sprężonego powietrza i w instalacjach okrętowych. Produkt jest systemowy, przeznaczony do rur Mapress i spełnia wymagania dla instalacji bez konieczności prac spawalniczych.

Montaż i bezpieczeństwo użytkowania

System prasowy Geberit Mapress umożliwia montaż bez ognia, bez lutowania i bez gwintowania na miejscu. Połączenie powstaje przez jednorazowe dociśnięcie mufy, a transparentny kołpak ochronny ułatwia identyfikację niezmontowanych elementów. Wysoka wytrzymałość materiału oraz uszczelnienie CIIR dają stabilność połączenia przy zmianach temperatury i ciśnienia.

Złącze jest proste w obsłudze dla instalatora i zapewnia trwałe, szczelne przejście między odcinkiem rurowym 28 mm a elementem z gwintem R 1 1/4.
