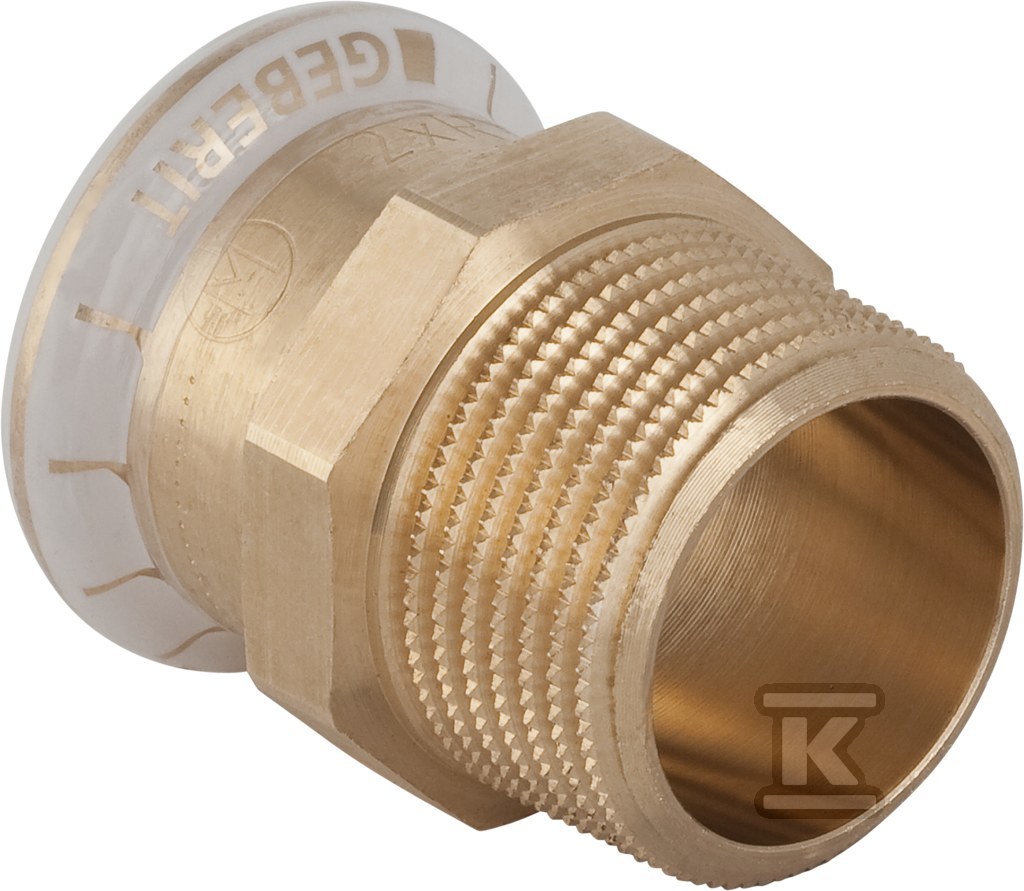

Złączka Geberit Mapress Kupfer przejściowa z gw.zewn. d35-R1 61719

Przejściówka prasowa Mapress Kupfer 35 mm na gwint zewnętrzny 1"

Prosta, jednoczęściowa przejściówka prasowa łączy rurę miedzianą systemową o średnicy zewnętrznej 35 mm z gwintem zewnętrznym gazowym stożkowym BSPT-R 1". Kształt prosty, kąt łuku 0°, długość całkowita 48 mm, pozwala na szybkie przejście z połączenia zaciskowego Mapress na armaturę lub element gwintowany bez lutowania i spawania. Rozwiązanie jest przeznaczone do instalacji wodnych, grzewczych i przemysłowych, gdzie wymagane jest pewne, trwałe połączenie z możliwością demontażu po stronie gwintu.

Konstrukcja i materiały

Oba połączenia wykonane są z miedzi stopowej CuSn5Zn5Pb2 w stanie surowym, bez dodatkowej obróbki powierzchni. Stop ten, określany jako gunmetal/brąz, zapewnia wysoką wytrzymałość na rozciąganie i odporność na korozję w instalacjach wodnych i grzewczych. Połączenie prasowe to mufa zaciskowa z kodem profilu M, długości 26 mm, z długością roboczą 4 mm. Połączenie gwintowe ma długość 22 mm, z długością roboczą 5 mm, co daje stabilne osadzenie uszczelnienia.

Złącze wyposażone jest w uszczelkę z kauczuku etylenowo-propylenowo-dienowego EPDM oraz w prasowy wskaźnik niezaciśnięcia. Wskaźnik zapewnia nieszczelność przy braku zaciśnięcia do średnicy maksymalnie 54 mm, co ułatwia kontrolę montażu. Mufa prasowa ma transparentny zaślepiający kołnierz ochronny. Złącze jest systemowe, z uszczelkami, o głównej barwie innej niż standardowa miedź.

Zastosowania i warunki pracy

Przejściówka przeznaczona jest do instalacji wody pitnej zimnej i ciepłej, wody grzewczej, wody chłodzącej z i bez środka przeciwzamrożeniowego, wody sieci ciepłowniczej do 120°C, wody użytkowej i technologicznej. Sprawdzi się przy sprężonym powietrzu w klasie czystości oleju 0-3, podciśnieniu oraz gazach obojętnych takich jak azot. Zakres temperatur pracy od -20°C do +120°C pokrywa typowe zastosowania w budownictwie, przemyśle i na statkach.

Produkt jest sprawdzany i certyfikowany przez DVGW dla wody, posiada aprobatę WRAS, KIWA oraz znak TÜV. W praktyce oznacza to dopuszczenie do instalacji wody pitnej i systemów grzewczych w Europie, a także możliwość stosowania w instalacjach przemysłowych i okrętowych. Masa ok. 0,122 kg ułatwia pracę na wysokości i w ciasnych przestrzeniach.

Montaż i bezpieczeństwo instalacji

System Mapress umożliwia montaż bez ognia i bez prac spawalniczych. Po włożeniu rury 35 mm w mufę zaciskową i dociśnięciu szczękami do profilu M uzyskuje się trwałe połączenie mechaniczne. Gwint zewnętrzny BSPT-R zgodny z ISO 7-1 / EN 10226-1 wymaga standardowej uszczelki gwintowej po stronie armatury. Dzięki wskaźnikowi niezaciśnięcia instalator od razu widzi, czy połączenie wymaga dociśnięcia, co ogranicza ryzyko nieszczelności na etapie odbioru.

Brak zaworu spustowego i odpowietrznika utrzymuje prostą geometrię elementu. Wysoka wytrzymałość na rozciąganie materiału oraz uszczelnienie EPDM pozwalają na pracę pod zmiennym obciążeniem termicznym i ciśnieniowym, typowym dla instalacji grzewczych i chłodniczych.
