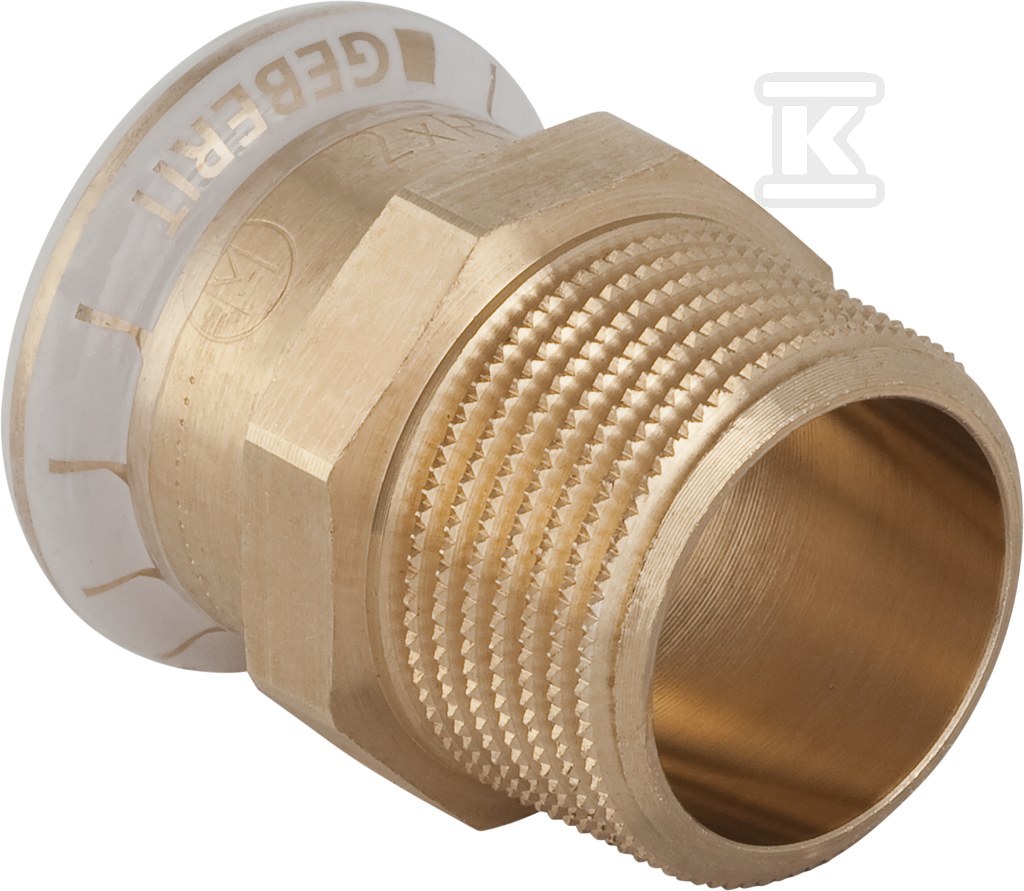

Złączka Geberit Mapress Kupfer przejściowa z gwintem zewnętrznym d42-R11/2 61710

Przejściowa złączka prasowa do miedzi z gwintem zewnętrznym 1 1/2”

Prosta złączka przejściowa Mapress Kupfer łączy rurę miedzianą o średnicy zewnętrznej 42 mm, DN 40 z gwintem zewnętrznym gazowym stożkowym BSPT-R 1 1/2” wg ISO 7-1 / EN 10226-1. Wykonana jest w technologii prasowej z profilem M, przeznaczona do systemu rur systemowych Geberit Mapress. Połączenie prasowe z jednej strony i gwint zewnętrzny z drugiej pozwalają na szybkie przejście z instalacji miedzianej na armaturę, zawory lub elementy z gwintem bez lutowania. Całkowita długość elementu to 58 mm, a długość robocza strony prasowej wynosi 2 mm przy długości połączenia 30 mm. Strona gwintowana ma długość 28 mm, z czego 9 mm to długość robocza.

Zastosowanie i zakres pracy

Złączka jest przeznaczona do instalacji wodnych i grzewczych w budownictwie, przemyśle i na statkach. Nadaje się do:

• wody pitnej zimnej i ciepłej,
• wody grzewczej oraz wody sieci ciepłowniczej do 120 °C,
• wody chłodzącej z dodatkiem i bez dodatku środka przeciw zamarzaniu,
• sprężonego powietrza klasy czystości oleju 0-3,
• podciśnienia oraz gazów obojętnych, np. azotu,
• wody użytkowej i procesowej.

Prosty kształt 0° ułatwia prowadzenie przewodów w ograniczonej przestrzeni, a wysoka wytrzymałość na rozciąganie zapewnia stabilność połączenia w instalacjach narażonych na drgania i zmiany temperatury.

Budowa i montaż

Oba połączenia wykonane są z miedzi, gatunek CuSn5Zn5Pb2, mosiądzu cynowego, w stanie surowym bez dodatkowego zabezpieczenia powierzchni. Mufa zaciskowa ma profil M do szczęk prasowych, co zapewnia prawidłowe uformowanie pierścienia zaciskowego. Uszczelnienie zapewnia pierścień z kauczuku monomerycznego etylen-propylen-dien, EPDM.

Mufa prasowa wyposażona jest w transparentny zaślepiający kołpak ochronny, który chroni uszczelkę przed zabrudzeniem do momentu montażu. Wskaźnik prasowania sygnalizuje nieszczelność w przypadku braku zaciśnięcia do średnicy maksymalnie 54 mm, co ogranicza ryzyko błędnego montażu. Masa elementu to ok. 0,207 kg.

Bezpieczeństwo i zgodność

System Mapress Kupfer jest sprawdzony i certyfikowany przez DVGW. Złącze jest zaślepione fabrycznie po stronie gwintu, co ułatwia kontrolę szczelności przed uruchomieniem. Brak odpowietrznika i zaworu spustowego oznacza przeznaczenie wyłącznie jako element przejściowy. Konstrukcja z mosiądzu CuSn5Zn5Pb2 oraz uszczelnienia EPDM zapewnia odporność na typowe media instalacyjne i długą żywotność w warunkach pracy instalacji sanitarnych i grzewczych.
