Złączka Geberit Mapress Kupfer przejściowa z gw.zewn. d42-R11/4 61721

Adapter miedziany Mapress z mufą zaciskową i gwintem zewnętrznym R11/4 do rur 42 mm

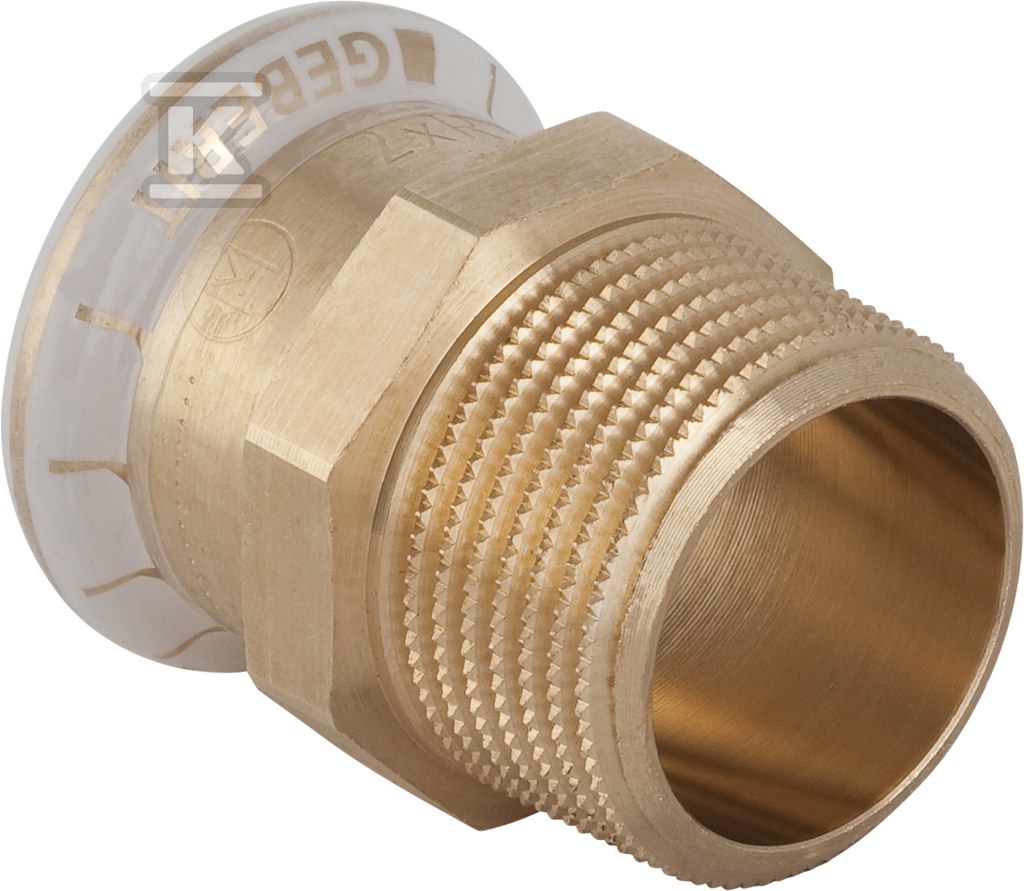

Złączka przejściowa Geberit Mapress Kupfer łączy rurę miedzianą o średnicy zewnętrznej 42 mm z armaturą lub elementem gwintowanym R11/4. Wykonana jest jako element prosty o długości 58 mm, z mufą zaciskową po stronie rurowej i stożkowym gwintem zewnętrznym gazowym BSPT-R zgodnym z ISO 7-1 / EN 10226-1 po stronie przyłączeniowej. Rozwiązanie przeznaczone jest do systemów rurowych Mapress i pracuje jako element systemowy bez redukcji.

Budowa i materiały

Oba połączenia wykonane są z miedzi, gatunek CuSn5Zn5Pb2, w stanie surowym bez dodatkowego zabezpieczenia powierzchni. Połączenie rurowe to mufa zaciskowa z profilem M do szczęk zaciskowych, o długości 30 mm i długości roboczej 2 mm. Połączenie gwintowane ma długość 28 mm, z długością roboczą 9 mm, co zapewnia stabilne dociśnięcie uszczelki i uszczelnienie gwintu. Złączka wyposażona jest w uszczelkę, materiał uszczelki określony w danych ETIM to kauczuk etylenowo-propylenowo-dienowy EPDM. Konstrukcja deklaruje wysoką wytrzymałość na rozciąganie, a profil zaciskowy M jest spójny po obu stronach elementu.

Zakres zastosowań i warunki pracy

Element przeznaczony jest do instalacji wodnych, grzewczych, chłodniczych i przemysłowych. Dopuszczalne zastosowania obejmują zimną i ciepłą wodę pitną, wodę grzewczą, wodę chłodniczą z dodatkiem i bez dodatku środka przeciw zamarzaniu, wodę sieci ciepłowniczej do 120 °C, wodę użytkową i procesową. Złączka nadaje się również do sprężonego powietrza klasy czystości oleju 0-3, do pracy pod podciśnieniem oraz do gazów obojętnych, np. azotu. Stosowana jest w instalacjach budownictwa technicznego, przemysłu i w budowie okrętowej. Kąt łuku wynosi 0 °, forma prosta ułatwia prowadzenie przewodu bez zmiany kierunku.

Montaż, profil zaciskowy i bezpieczeństwo pracy

Montaż odbywa się metodą prasowania. Mufa zaciskowa z profilem M współpracuje ze standardowymi szczękami do systemu Mapress. Wskaźnik prasowania zapewnia kontrolę wykonania połączenia - element nie jest szczelny do momentu dociśnięcia, co dotyczy średnic do 54 mm. Dzięki temu instalator od razu widzi, czy połączenie zostało prawidłowo wykonane. Brak odpowietrznika i zaworu spustowego w konstrukcji oznacza, że złączka pełni wyłącznie funkcję przejściową rura - gwint.
