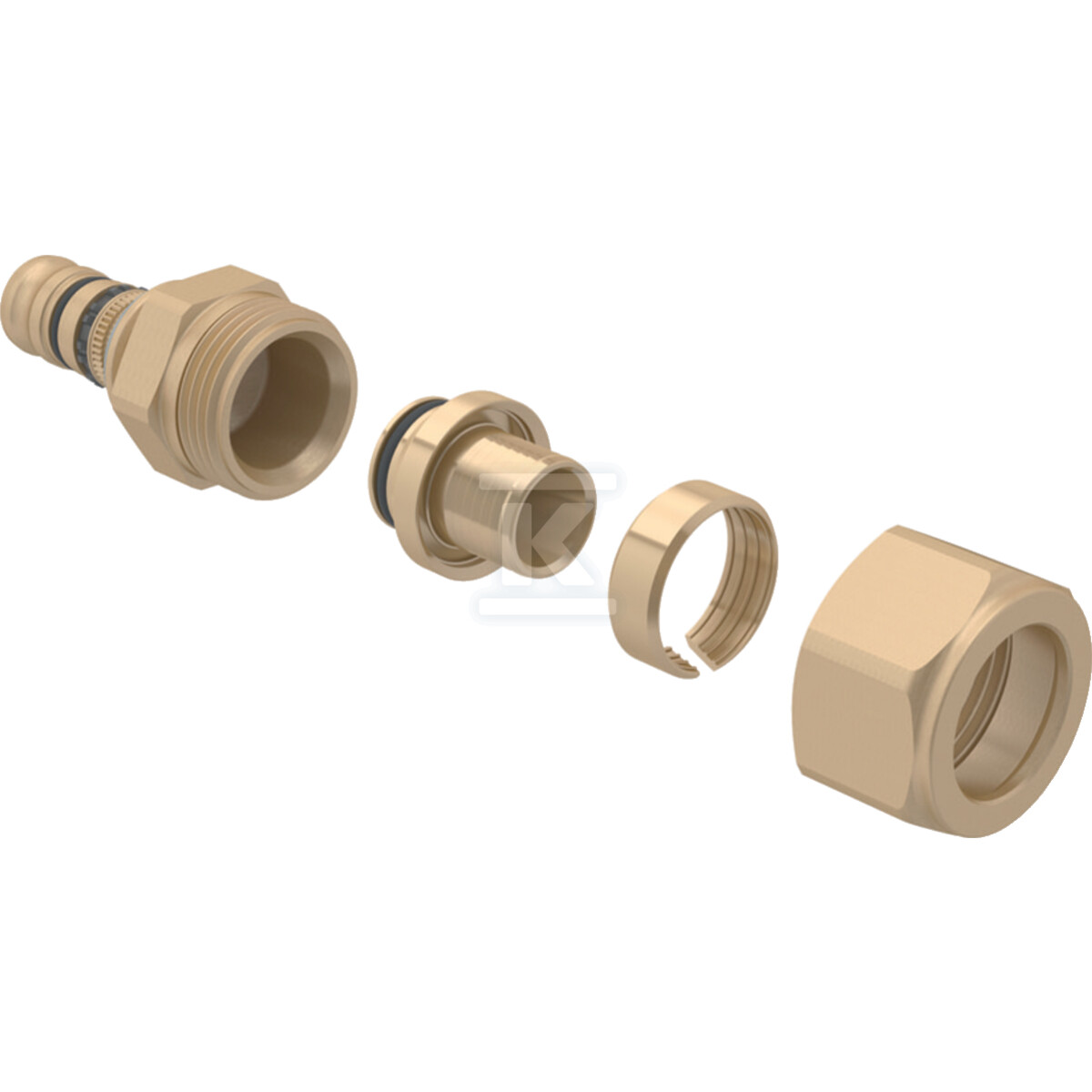

Złączka przejściowa Geberit Mepla ze śrubunkiem do rur PEX: CW617N, d=16mm, d1=16mm, PN=6bar 611.565.00.5

Przejście systemowe Mepla na rurę PEX ze śrubunkiem 16 mm

Złączka przejściowa łączy rurę systemową Geberit Mepla z rurą PEX za pomocą śrubunku z pierścieniem mocującym. Oba końce mają średnicę zewnętrzną 16 mm i nominalnie DN 12, co daje proste, nieredukcyjne połączenie w jednej linii. Szczelność uzyskuje się dopiero po zaprasowaniu nypela, a przezroczysta zaślepka ochronna zabezpiecza element zaprasowywany do momentu montażu. Rozwiązanie jest przeznaczone do instalacji wody zimnej i ciepłej w technice domowej w ramach systemu Geberit Mepla.

Budowa i materiały

Korpus wykonano z mosiądzu CW617N w stanie surowym, bez dodatkowej powłoki dekoracyjnej. Oba połączenia - końcówka wciskowa po stronie Mepla i pierścień zaciskowy po stronie PEX - mają grubość ścianki 2,25 mm i długość roboczą 14 mm. Uszczelnienie zapewnia pierścień z kauczuku etylenowo-propylenowo-dienowego EPDM, odpornego na temperaturę wody użytkowej i starzenie w instalacji. Model ma formę prostą, jest zaślepiony i wyposażony w uszczelki fabrycznie osadzone. Obróbka powierzchni obu połączeń to stan surowy, a gatunek materiału określono jako mosiądz.

Zastosowanie i montaż

Złączka służy jako przejście między rurą systemową Mepla a rurą PEX 16 mm. Po stronie Mepla zastosowano końcówkę wciskową, po stronie PEX pierścień zaciskowy z gwintem śrubunkowym. Dzięki temu instalator może połączyć odcinek Mepla z tradycyjnym odcinkiem PEX bez dodatkowych przejściówek. Element nie jest modelem redukcyjnym, nie posiada odpowietrznika ani zaworu spustowego. Montaż wymaga zaprasowania nypela - dopiero po wykonaniu operacji zaprasowania uzyskuje się szczelne połączenie. Konstrukcja przeznaczona jest do instalacji wody użytkowej w budynkach mieszkalnych i obiektach użyteczności.

Parametry pracy i bezpieczeństwo

Złącze pracuje przy ciśnieniu nominalnym PN 6 bar i jest kompatybilne z rurami o średnicy zewnętrznej 16 mm. Uszczelka EPDM zapewnia trwałość uszczelnienia w warunkach ciepłej i zimnej wody. Mosiądz CW617N zapewnia dobrą odporność na korozję w instalacjach wodnych, a stan surowy powierzchni ogranicza ryzyko uszkodzeń mechanicznych podczas montażu. Zaprasowanie jest warunkiem uzyskania szczelności, co eliminuje ryzyko nieszczelności wynikającej z niedokładnego dociśnięcia.
