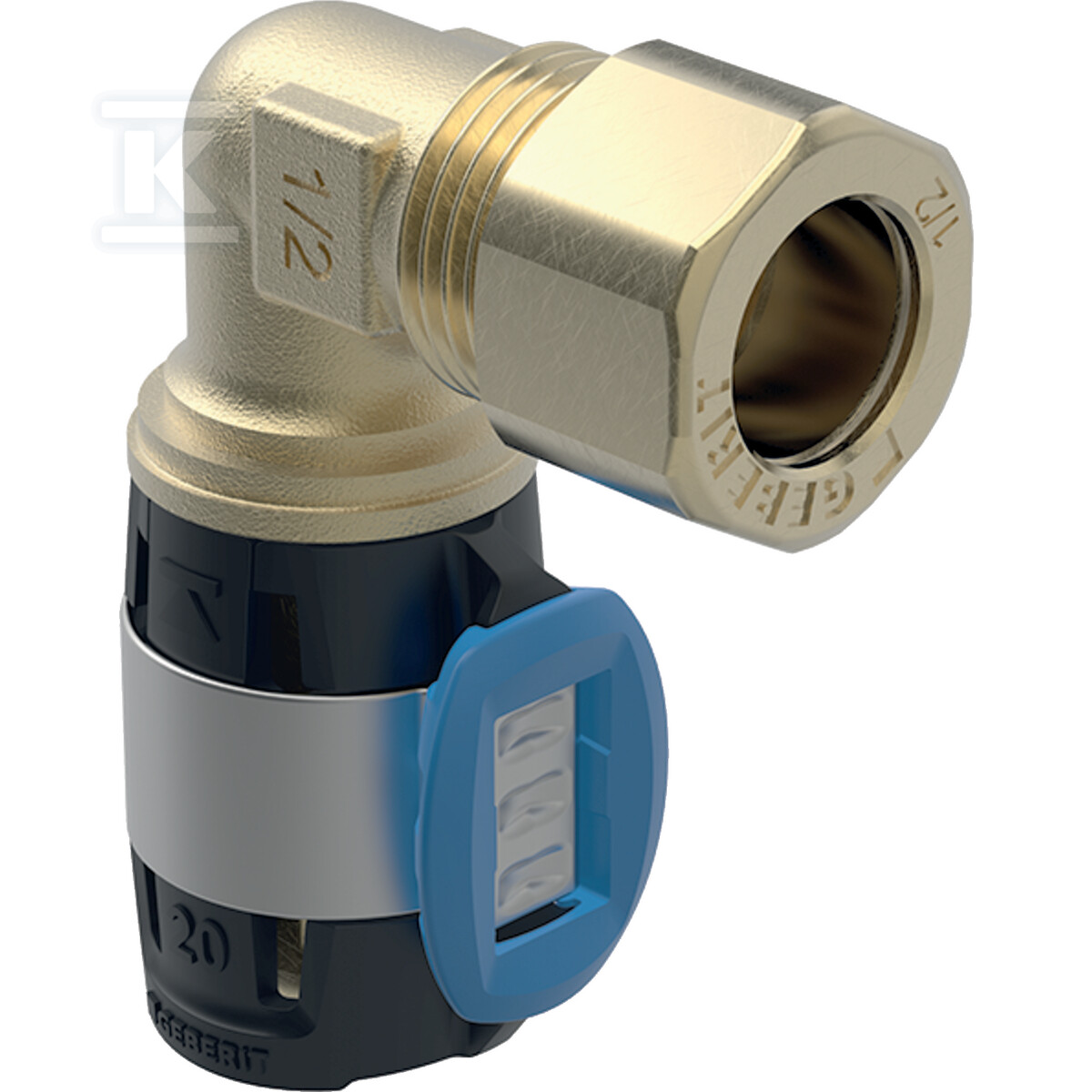

Kolano przejściowe Geberit FlowFit 90° ze śrubunkiem zaciskowym, materiał: bezołowiowy brąz, d=20mm, d1=15mm 620.701.00.1

Kolano przejściowe 90° z połączeniem zaciskowym do systemów FlowFit

Kolano przejściowe 90° z mufą zaciskową i pierścieniem zaciskowym umożliwia zmianę kierunku instalacji przy przejściu z rury o średnicy zewnętrznej 20 mm na rurę 15 mm. Wykonane z bezołowiowego brązu CuSn4Zn2PS, z uszczelką z kauczuku EPDM i wskaźnikiem zaciśnięcia, zapewnia szczelność dopiero po zaprasowaniu. Przezroczysta zaślepka ochronna zabezpiecza połączenie przed zabrudzeniem do momentu montażu. Wysoka wytrzymałość na rozciąganie i konstrukcja przeznaczona do rur systemowych sprawiają, że element sprawdza się w instalacjach domowych, przemysłowych i okrętowych.

Budowa i materiały

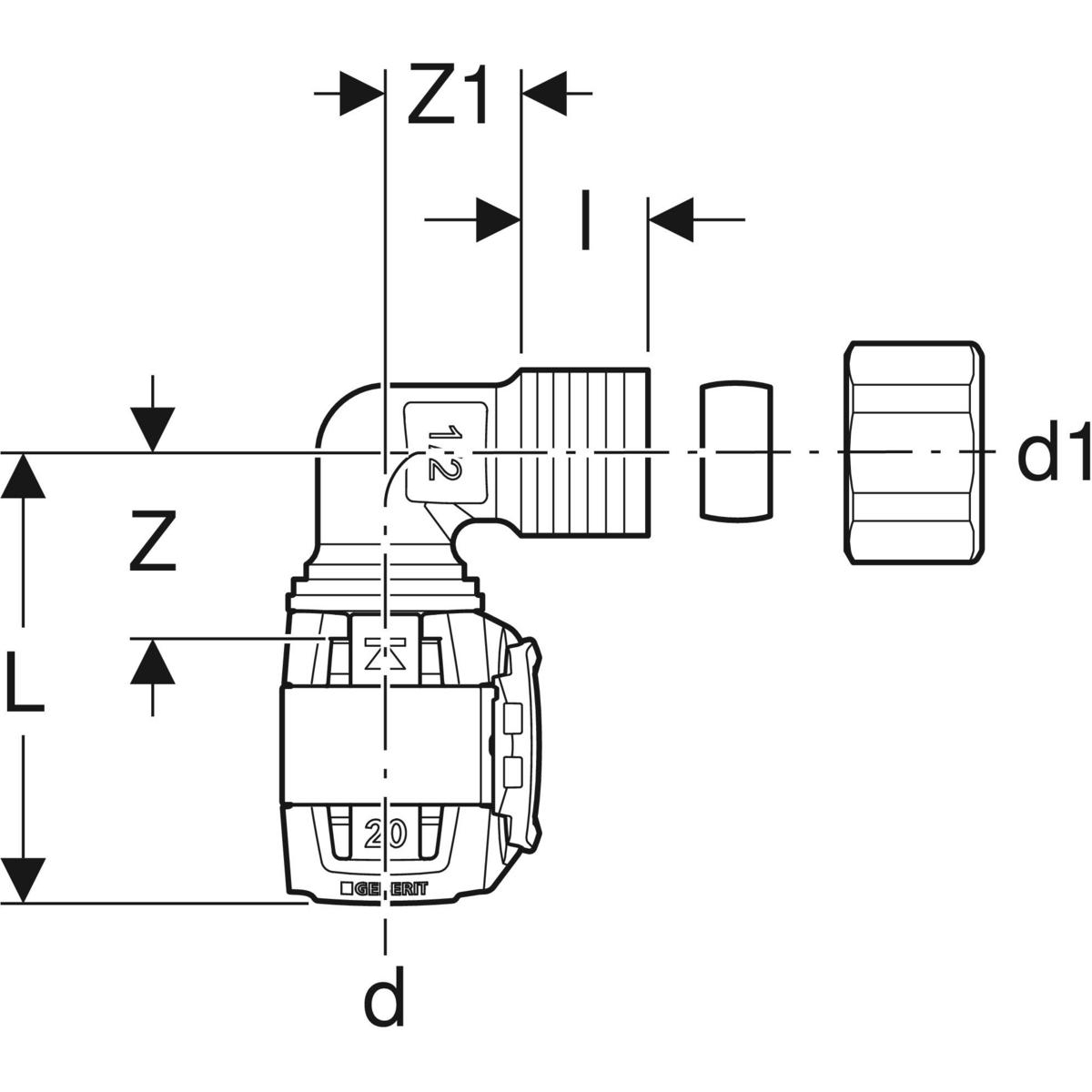

Oba połączenia wykonane są z brązu bezołowiowego gatunku CuSn4Zn2PS w stanie surowym, bez dodatkowego zabezpieczenia powierzchni. Połączenie 1 to mufa zaciskowa przeznaczona do rury o średnicy zewnętrznej 20 mm, średnicy nominalnej DN 15, długości całkowitej 57 mm i długości roboczej 24 mm. Połączenie 2 to pierścień zaciskowy do rury o średnicy zewnętrznej 15 mm, średnicy nominalnej DN 12, długości całkowitej 25 mm i długości roboczej 17 mm. Kąt łuku wynosi 90 °, a szerokość klucza to 24 mm. Uszczelka wykonana jest z kauczuku monomerycznego etylen-propylen-dienowego EPDM, a element dostarczany jest z zaślepką ochronną. Konstrukcja nie jest modelem redukcyjnym w rozumieniu katalogowym, a forma to kolanko.

Zastosowanie i warunki pracy

Łącznik przeznaczony jest do pracy z zimną i ciepłą wodą pitną oraz wodą chłodząco-grzewczą zarówno bez środka zapobiegającego zamarzaniu, jak i ze środkiem przeciwzamarzaniowym. Dopuszcza się zastosowanie do chemikaliów i płynów technicznych, sprężonego powietrza w klasie czystości oleju 0-3, podciśnienia oraz gazów obojętnych, np. azotu. Zakres zastosowań obejmuje instalacje domowe, przemysłowe i budownictwo okrętowe. Połączenie jest szczelne wyłącznie po zaprasowaniu, co sygnalizuje wbudowany wskaźnik zaciśnięcia.

Montaż i bezpieczeństwo

Montaż odbywa się jako połączenie zaprasowywane z przezroczystą zaślepką ochronną, która chroni wnętrze przed zanieczyszczeniami do czasu instalacji. Śrubunek z pierścieniem mocującym ułatwia pozycjonowanie i dociśnięcie elementu. Element dostarczany jest z uszczelkami i przeznaczony do rur systemowych, co upraszcza integrację z siecią FlowFit.
