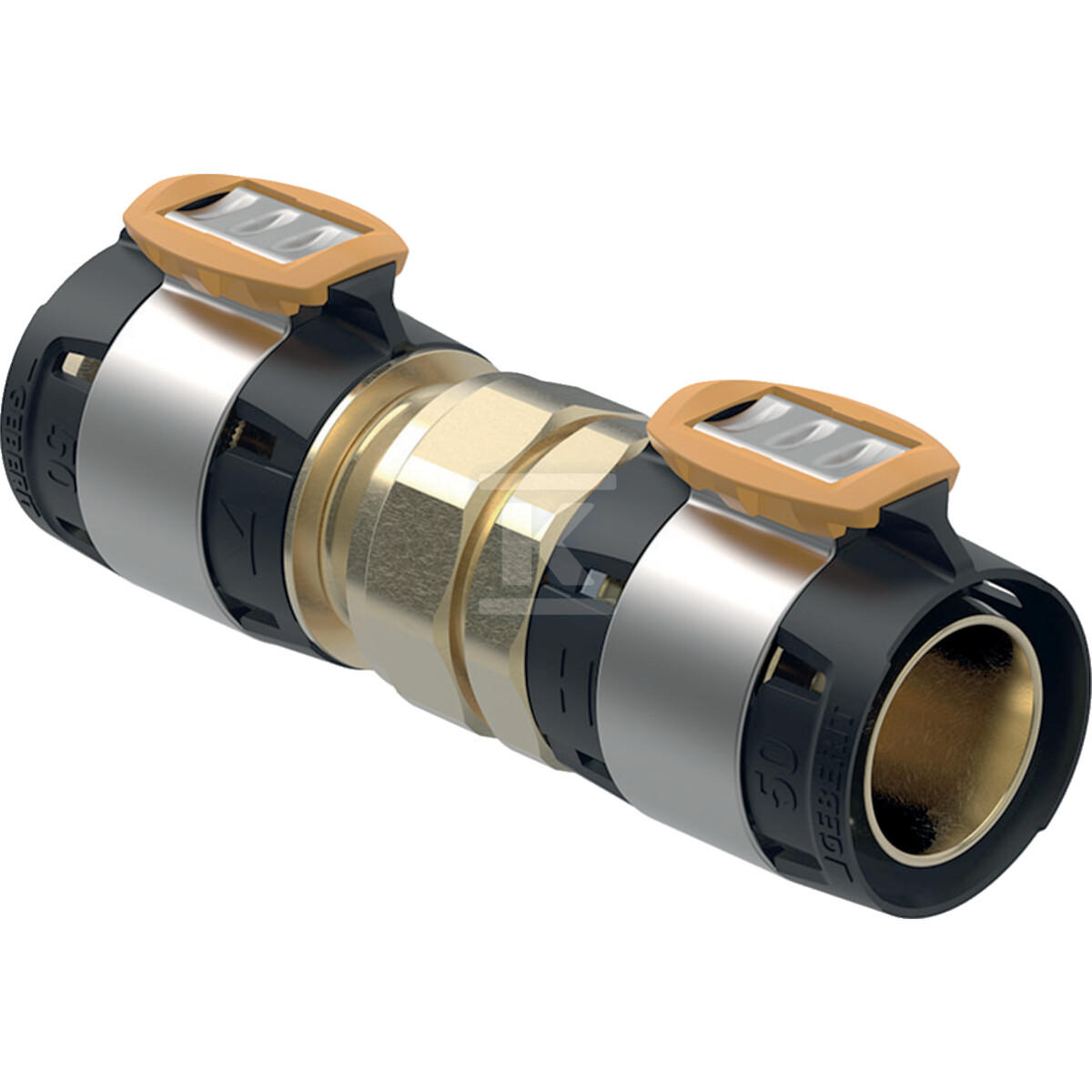

Śrubunek Geberit FlowFit, materiał: bezołowiowy brąz krzemionkowy, d=50mm 620.575.00.1

Prosty łącznik zaprasowywany 50 mm do instalacji wodnych, grzewczych i przemysłowych

Prosty łącznik zaprasowywany o średnicy zewnętrznej rury 50 mm i nominalnej DN 40 łączy dwa odcinki rurociągu systemowego w jednej płaszczyźnie. Wykonany z bezołowiowego brązu krzemionkowego CuZn21Si3P CW724R, przeznaczony jest do pracy w instalacjach domowych, przemysłowych i okrętowych, gdzie wymagana jest szczelność dopiero po zaprasowaniu i odporność na szeroki zakres mediów.

Konstrukcja i materiał

Oba końce to mufa zaciskowa z materiału mosiężnego CuZn21Si3P CW724R w stanie surowym, bez dodatkowego zabezpieczenia powierzchni. Łącznik ma kształt prosty z kątem łuku 0 ° i całkowitą długością 191 mm. Długość każdego połączenia wynosi 95,5 mm, a długość robocza to 36 mm. Szerokość klucza to 55 mm, co ułatwia operację zaprasowania standardowymi szczękami.

Uszczelnienie zapewnia pierścień z kauczuku monomerycznego etylen-propylen-dien EPDM oraz płaska uszczelka z włókna kompozytowego. Element wyposażono w przezroczystą zaślepkę ochronną i wskaźnik zaciśnięcia, który sygnalizuje, że połączenie jest szczelne dopiero po zaprasowaniu. Konstrukcja charakteryzuje się wysoką wytrzymałością na rozciąganie i jest przeznaczona jako rura systemowa z uszczelkami. Powierzchnia połączeń pozostaje w stanie surowym, a główny kolor złącza to odcień inny niż standardowe wykończenia.

Zastosowanie i zakres pracy

Łącznik sprawdza się w instalacjach z wodą zimną i ciepłą, wodą chłodzącą i grzewczą zarówno bez środka zapobiegającego zamarzaniu, jak i ze środkiem zapobiegającym zamarzaniu. Nadaje się do wody produkcyjnej i procesowej, wody deszczowej o współczynniku pH powyżej 5,5 oraz wody morskiej. Ze względu na materiał i uszczelnienie EPDM może być stosowany do chemikaliów i płynów technicznych, sprężonego powietrza klasy czystości oleju 0-3, podciśnienia oraz gazów obojętnych, np. azotu.

Montaż i bezpieczeństwo instalacji

Montaż opiera się na technologii zaprasowywania. Wskaźnik zaciśnięcia pozwala instalatorowi jednoznacznie stwierdzić, czy połączenie zostało wykonane prawidłowo - przed zaprasowaniem złącze nie jest szczelne. Przezroczysta zaślepka ochronna zabezpiecza uszczelkę do momentu montażu.

Łącznik nie posiada odpowietrznika, zaworu spustowego ani izolacji termicznej. Nie jest modelem redukcyjnym ani mimośrodowym, a jego prosta geometria ułatwia prowadzenie rurociągu w ograniczonej przestrzeni. Systemowe wykonanie z uszczelkami i stabilnym materiałem mosiężnym zapewnia powtarzalność połączeń w instalacjach wykonywanych ręcznie i maszynowo.
