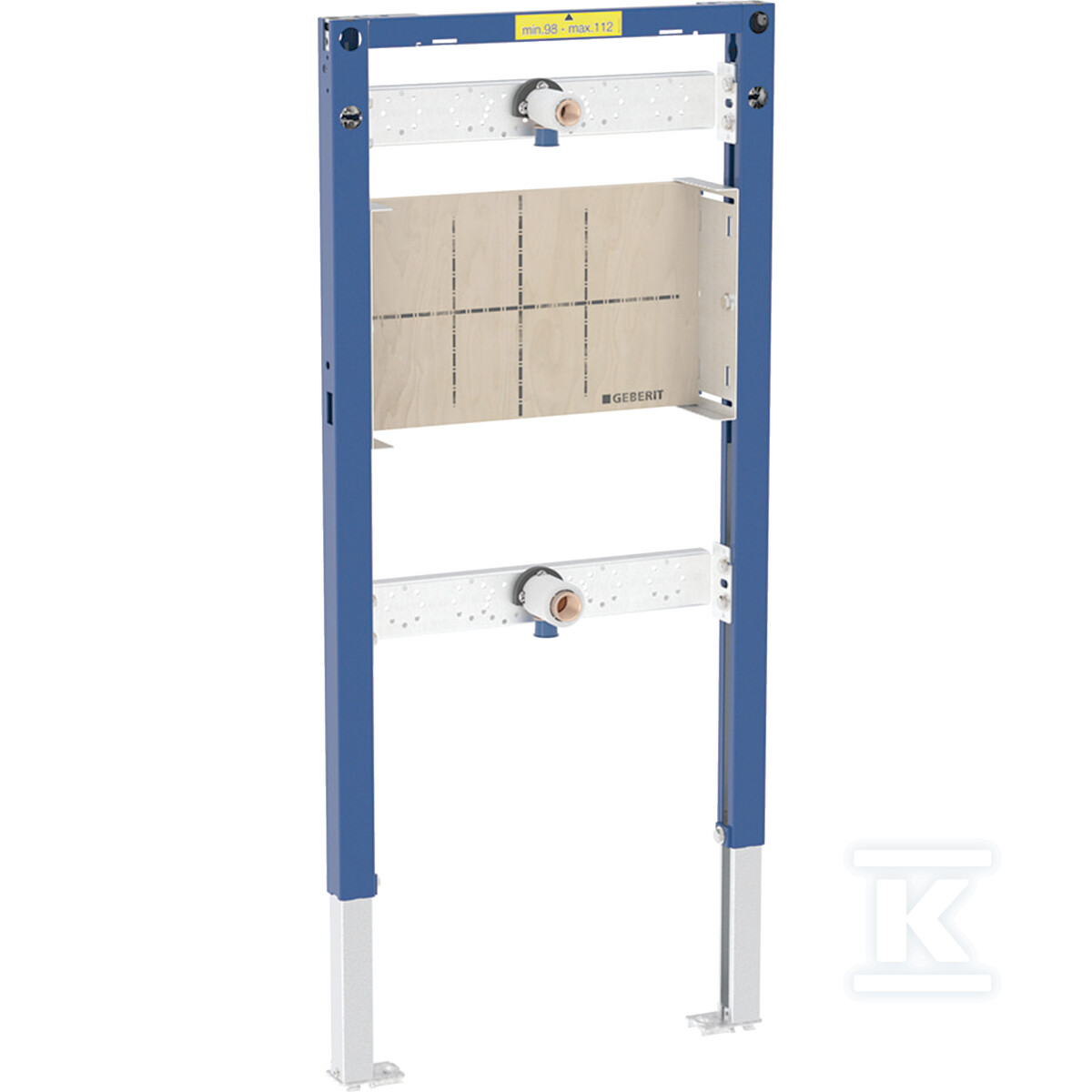

Stelaż podtynkowy Geberit Duofix do baterii podtynkowej, H112 111.780.00.2

Uniwersalny stelaż podtynkowy do armatury ściennej w systemach lekkich

Stelaż podtynkowy z serii Duofix 2025 przeznaczony jest do montażu baterii podtynkowej w lekkich ścianach działowych i w systemach Geberit Duofix. Konstrukcja przeznaczona jest do prysznica i wanny z ukrytym montażem ściennym przy wysokości zabudowy 98-112 cm i szerokości 500 mm. Rozwiązanie sprawdza się w przegrodach częściowo wysokich i wysokich na wysokość pomieszczenia, w ścianach instalacyjnych oraz w ścianach systemowych Geberit Duofix. Dopuszcza się podbudowę podłogi 0-25 cm, co ułatwia dopasowanie do istniejącej posadzki.

Samonośna rama z pełną regulacją

Rama jest statycznie samonośna i zabezpieczona przed korozją powłoką malowaną proszkowo ze stali. Do bocznego mocowania nad elementem służy wysuwana blacha, którą można przymocować do profili metalowych lub drewnianych oraz do elementów konstrukcyjnych Geberit Duofix. Przewidziano alternatywną pozycję mocowania wspornika dystansowego.

Płyta montażowa jest regulowana w wysokości i głębokości, wykonana z drewna fornirowanego ze sklejki wodoodpornej klejonej na wodoodpornie. Trawers do armatury również pozwala na regulację wysokości i głębokości, co ułatwia precyzyjne wypoziomowanie baterii podtynkowej. Nogi montażowe są ocynkowane, zabezpieczone przed korozją i mają antypoślizgowe podparcie.

Stopy obrotowe są odpowiednie do montażu w profilach U UW 50 i UW 75. Płyty stóp można zamontować w szynie systemowej Geberit Duofix bez użycia narzędzi i bez dodatkowych komponentów. W zestawie znajduje się kolanko łączące Rp 1/2" / R 1/2" odpowiednie dla MF, wlot wody Rp 3/4" / R 1/2" odpowiedni dla MF, 2 podkładki wygłuszające, 2 tuleje dźwiękochłonne oraz materiał mocujący. Zestaw do montażu na ścianie należy zamówić osobno.

Montaż w różnych typach ścian i profili

Element przeznaczony jest do konstrukcji wykonywanych w procesie suchym, do montażu w przegrodach częściowo wysokich lub wysokich na wysokość pomieszczenia oraz w ścianach instalacyjnych wysokich na wysokość pomieszczenia. Współpracuje z metalowymi i drewnianymi ścianami szkieletowymi oraz ze ścianami systemowymi Geberit Duofix.

Dzięki obrotowym stopom i głębokości płyty stopy możliwe jest osadzenie w profilach U UW 50 i UW 75 oraz w profilach systemowych Geberit Duofix. Montaż bez narzędzi w szynie systemowej przyspiesza prace instalacyjne i eliminuje potrzebę dodatkowych elementów. Wysokość zabudowy 98-112 cm i głębokość ok. 110 mm pozwalają na dyskretne ukrycie instalacji za płytą GK.

Materiały, bezpieczeństwo pożarowe i akustyka

Konstrukcja stalowa z powłoką proszkową zapewnia odporność na korozję w warunkach łazienkowych. Płyta montażowa ze sklejki wodoodpornej ogranicza ryzyko uszkodzeń przy wilgoci. Klasa materiału budowlanego to B2 według DIN 4102-1 lub D-s2, d0 według EN 13501-3. Emisja formaldehydu mieści się w klasie A wg EN 1084 lub klasie E1 wg EN 13936.

W komplecie znajdują się elementy ograniczające przenoszenie drgań i hałasu - podkładki wygłuszające oraz tuleje dźwiękochłonne. Dzięki temu instalacja armatury podtynkowej jest cicha w użytkowaniu, a całość spełnia wymagania dla montażu w ścianach lekkich i systemowych.
