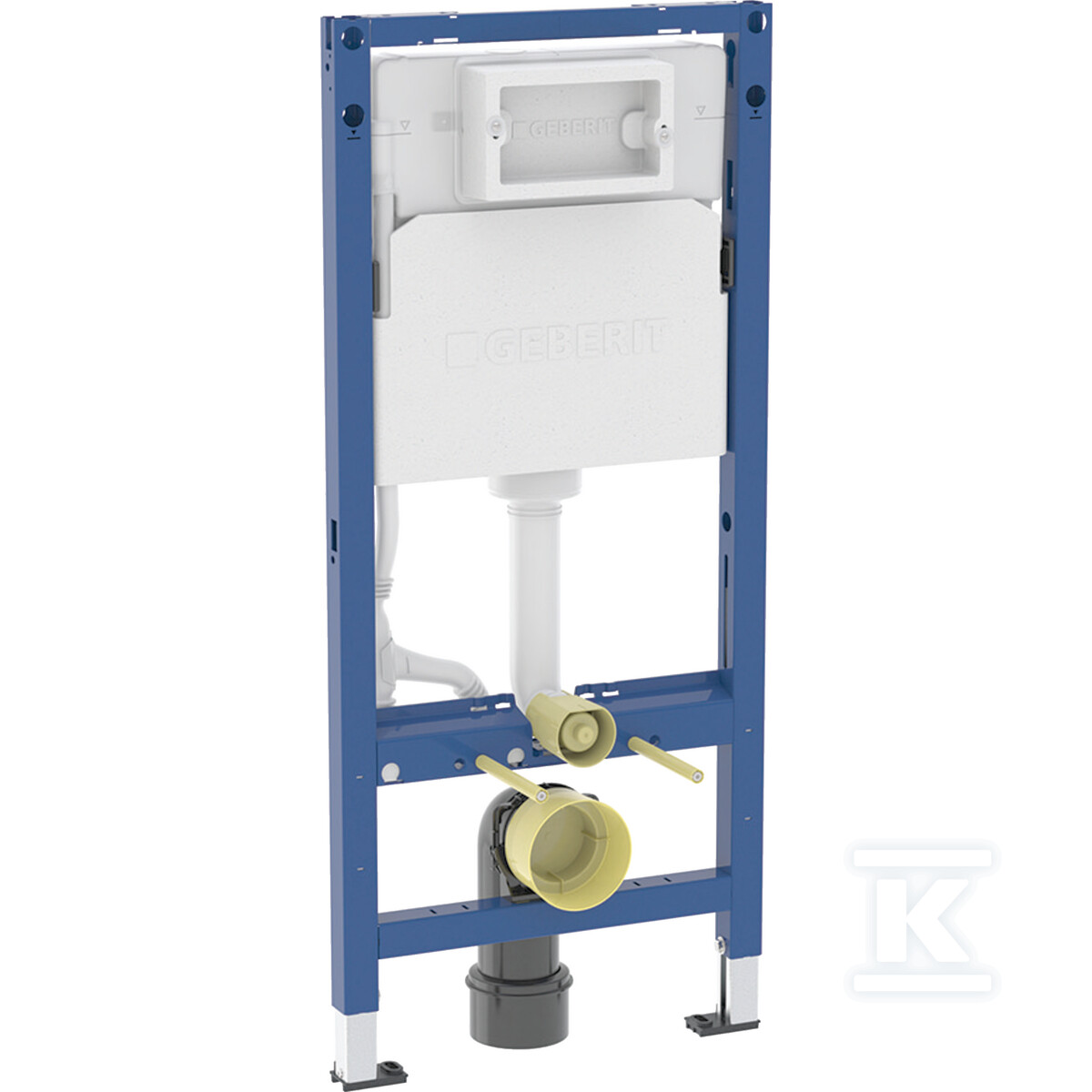

Stelaż podtynkowy Geberit DuofixBasic do wiszących misek WC, 112 cm, ze spłuczką podtynkową Delta 12 cm 111.153.00.3

Samonośny stelaż podtynkowy do wiszącej miski WC z wąską spłuczką Delta 12 cm

Stelaż podtynkowy Geberit DuofixBasic o wysokości 112 cm i głębokości 12 cm to statyczna rama samonośna przeznaczona do montażu wiszących misek WC w zabudowie przedściennej. Szerokość konstrukcji to 50 cm, a całość wykonana jest ze stali zabezpieczonej przed korozją powłoką malowaną proszkowo. Rama współpracuje z misami o wymiarach przyłączeniowych zgodnych z normą EN 33 i wysunięciu do 62 cm, a w praktyce nadaje się do wiszących misek WC o długości do 70 cm. Wysokość jest regulowana, co ułatwia dopasowanie do grubości podłogi w zakresie 0-20 cm i do poziomu posadzki w pomieszczeniu.

Konstrukcja ramy i montaż w zabudowie

Rama ma charakter samonośny i jest przeznaczona do montażu w ściance działowej o częściowej lub pełnej wysokości przed ścianą lita lub wykonaną w technologii suchej. Nie nadaje się do betonowania. Nogi montażowe są ocynkowane i zabezpieczone przed korozją, a stopy wykonano z tworzywa sztucznego. Głębokość stóp jest odpowiednia do montażu w profilach U UW 50. Przewidziano alternatywną pozycję mocowania wspornika dystansowego, a do kompletowania zaleca się zestaw wsporników. Kolano przyłączeniowe umożliwia montaż bez użycia narzędzi.

Spłuczka podtynkowa Delta 12 cm i regulacja spłukiwania

W zestawie z ramą znajduje się spłuczka podtynkowa Geberit Delta o głębokości 12 cm z izolacją przeciwroszeniową. Spłuczka jest przeznaczona do uruchamiania z przodu i nadaje się do spłukiwania jednoilościowego, dwudzielnego oraz z funkcją start/stop. Przy ustawieniach fabrycznych możliwe jest natychmiastowe ponowne spłukiwanie. Przyłącze wody możliwe jest z tyłu lub z góry na środku, a komponenty mające kontakt z wodą pitną są bezołowiowe. Przewidziano peszel ochronny do dopływu dla toalet myjących Geberit AquaClean oraz do przewodu przyłączeniowego, a także mocowanie przyłącza elektrycznego.

Parametry pracy spłuczki to ciśnienie przepływu 10-1000 kPa i maksymalna temperatura wody 25 °C. Ustawienia fabryczne ilości wody spłukującej to 6 / 3 l. Zakres regulacji spłukiwania dużą ilością wody obejmuje 4 / 4,5 / 6 / 7,5 l, a małą ilością wody 2-4 l. Przepływ przy 300 kPa / 3 bar wynosi ok. 0,16 l/s, minimalne ciśnienie przepływu to 10 kPa, a przepływ obliczeniowy ok. 0,09 l/s.

Zastosowanie i kompatybilność

Stelaż przeznaczony jest do obsługi z przodu przy użyciu przycisków sterujących Geberit Delta, które należy zamówić osobno. Płyta sterująca nie wchodzi w skład dostawy, a zestaw konstrukcyjny do montażu przegrody również wymaga osobnego zamówienia. Rozwiązanie umożliwia podłączenie Geberit AquaClean i jest kompatybilne z przyłączem wody R 1/2". Dzięki wąskiej spłuczce 12 cm konstrukcja sprawdza się w pomieszczeniach, w których liczy się oszczędność miejsca przy zachowaniu pełnej funkcjonalności instalacji podtynkowej.
