Trójnik przejściowy Geberit FlowFit z MasterFix, odejście: Materiał=PPSU, d=20mm, d1=20mm, RpMF1=1/2'' 620.781.00.1

Rozgałęzienie 90° z połączeniem zaprasowywanym i gwintem MasterFix

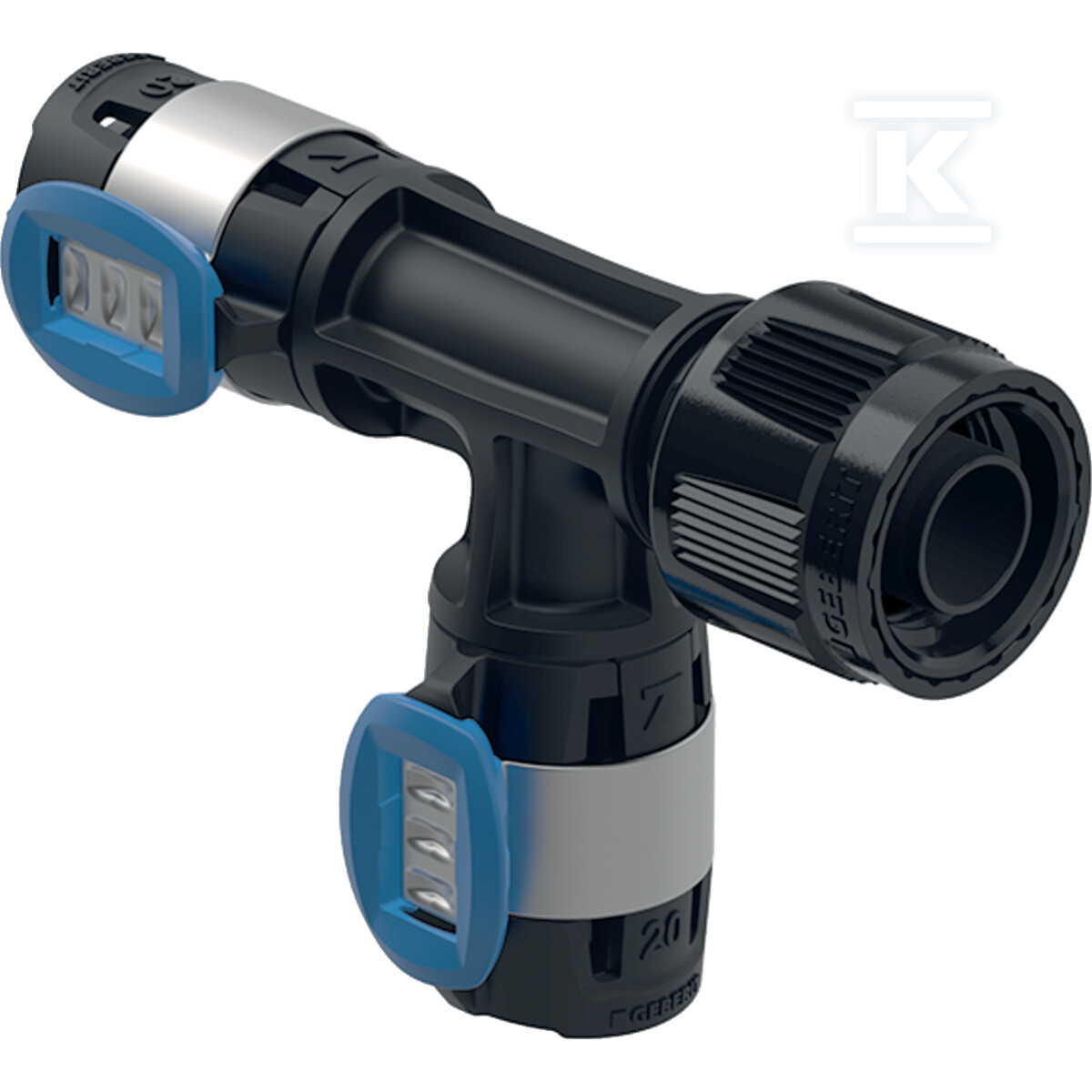

Trójnik przejściowy przeznaczony do systemów rurowych FlowFit łączy dwie mufy zaciskowe dla rury 20 mm z bocznym odejściem gwintowanym Rp MF 1/2”. Wykonanie z polifenylosulfonu PPSU zapewnia odporność na temperaturę i chemikalia, a połączenie staje się szczelne dopiero po zaprasowaniu. Niebieska zaślepka ochronna MasterFix umożliwia szybkie podłączenie do stelaży podtynkowych, płytek montażowych i przyłączy z gwintem zewnętrznym bez użycia narzędzi. Wskaźnik zaciśnięcia sygnalizuje poprawne wykonanie połączenia, a wysoka wytrzymałość na rozciąganie zwiększa bezpieczeństwo pracy w instalacji.

Konstrukcja z PPSU i uszczelnienie EPDM

Korpus złącza oraz elementy połączenia wykonano z PPSU, w kolorze czarnym, w stanie surowym. Uszczelnienie zapewnia pierścień z kauczuku etylenowo-propylenowo-dienowego EPDM, odporny na starzenie w wodzie ciepłej i zimnej oraz na działanie wielu mediów technicznych. Łącznik zaprasowywany dostarczany jest z przezroczystą zaślepką ochronną, a element MasterFix z niebieską zaślepką ochronną. Konstrukcja jest zaślepiona, wyposażona w uszczelki i przeznaczona jako rura systemowa. Powierzchnie połączeń pozostawiono w stanie surowym, co ułatwia kontrolę montażu.

Zastosowania i media robocze

Element sprawdza się w instalacjach domowych, przemysłowych i w budownictwie okrętowym. Dopuszczalne media obejmują:

• zimną i ciepłą wodę użytkową,
• wodę chłodzącą i grzewczą bez środka zapobiegającego zamarzaniu oraz ze środkiem zapobiegającym zamarzaniu,
• wodę produkcyjną i procesową, wodę uzdatnioną,
• wodę deszczową o współczynniku pH powyżej 5,5,
• wodę morską,
• chemikalia i płyny techniczne,
• sprężone powietrze w klasie czystości oleju 0-3,
• podciśnienie.

Dzięki temu trójnik może być stosowany zarówno w instalacjach sanitarnych, jak i w obiegach technologicznych wymagających odporności chemicznej.

Montaż i parametry geometryczne

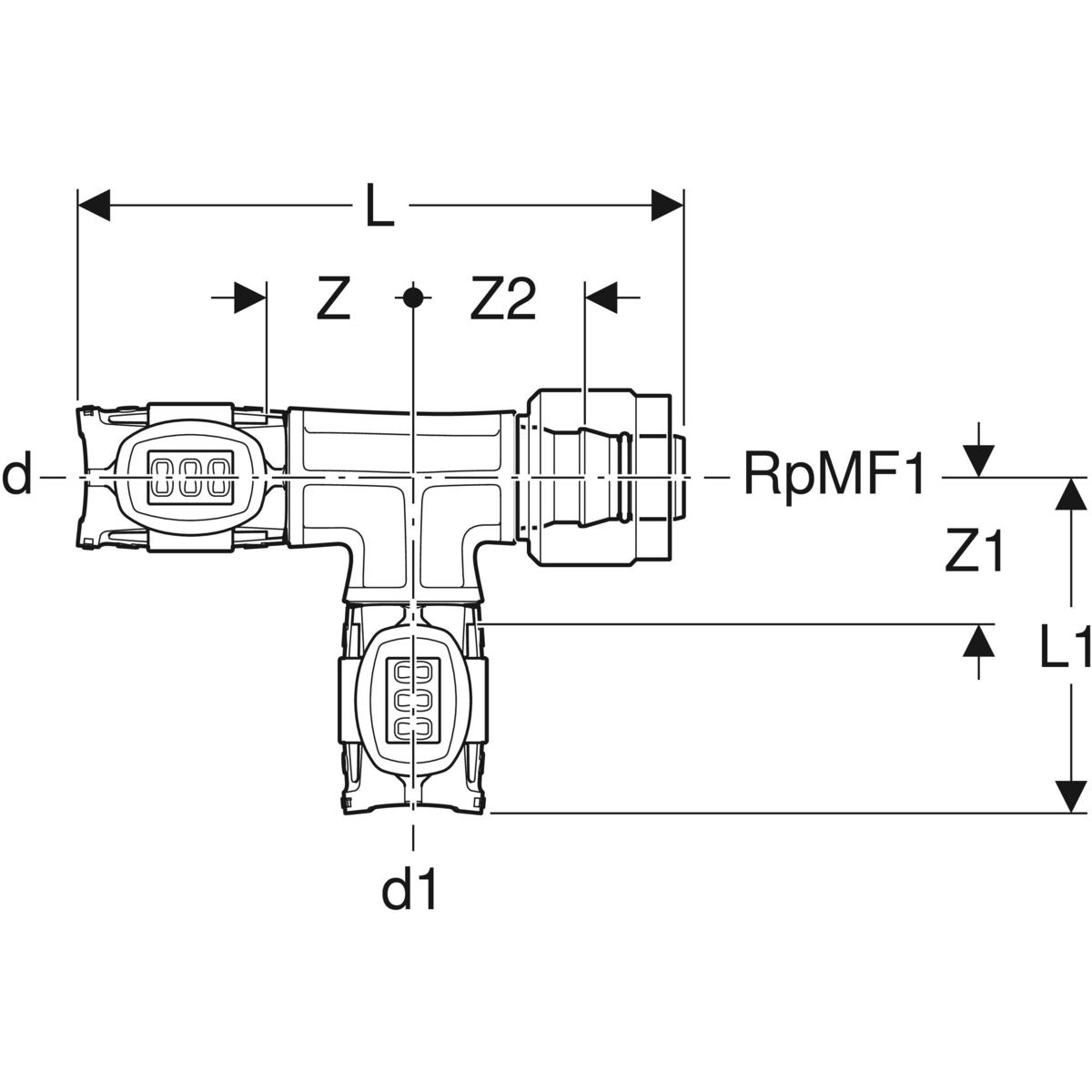

Kąt rozgałęzienia wynosi 90°. Dwa połączenia zaprasowywane przeznaczone są dla rur o średnicy zewnętrznej 20 mm, z długością połączenia 59,5 mm i 60 mm oraz długością roboczą 27 mm dla każdego z nich. Nominalna średnica tych połączeń to DN 15. Trzecie odejście to gwint Rp MF 1/2”, odpowiadający średnicy nominalnej 1/2 cala, z długością połączenia 48,5 mm i długością roboczą 33 mm. Połączenie jest szczelne dopiero po zaprasowaniu, co eliminuje ryzyko nieszczelności w czasie montażu. Rozwiązanie pozwala na szybkie podłączenie do stelaży podtynkowych i przyłączy bez użycia narzędzi, co skraca czas instalacji.
