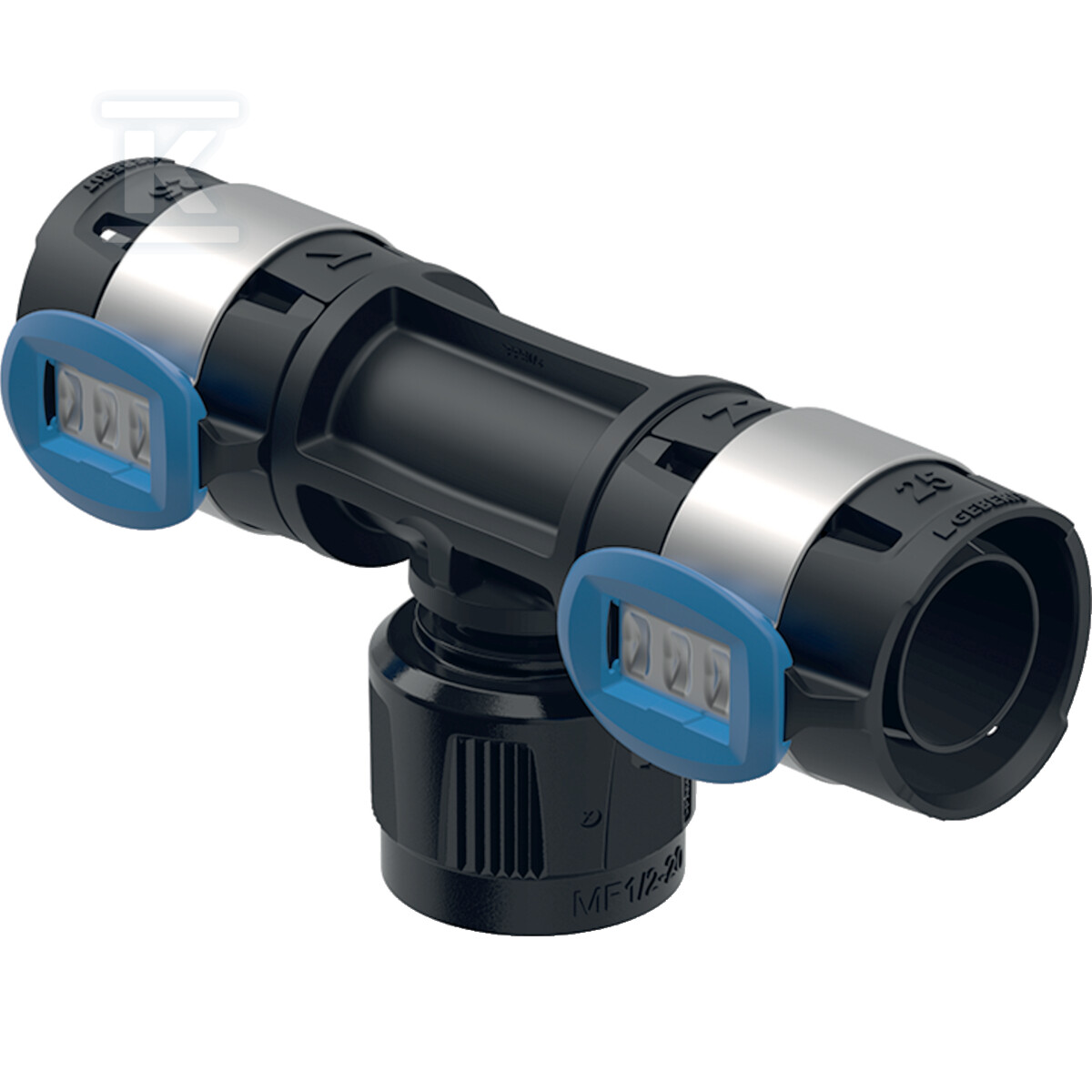

Trójnik przejściowy Geberit FlowFit z MasterFix, przepływ: Materiał=PPSU, d=20mm, RpMF=1/2'', d1=16mm 620.381.00.1

Trójnik przejściowy z MasterFix do rozgałęzień 90° w systemie FlowFit

Trójnik przejściowy przeznaczony do rozgałęzień w instalacjach zaprasowywanych Geberit FlowFit łączy dwie mufy zaciskowe z przejściem na gwint MasterFix 1/2”. Kąt rozgałęzienia wynosi 90°, a konstrukcja zapewnia wysoką wytrzymałość na rozciąganie. Element jest wykonany z polifenylosulfonu PPSU w kolorze czarnym, z uszczelkami z kauczuku EPDM. Powierzchnie połączeń pozostają w stanie surowym, co ułatwia prawidłowe osadzenie rury i zaprasowanie.

Budowa i materiały

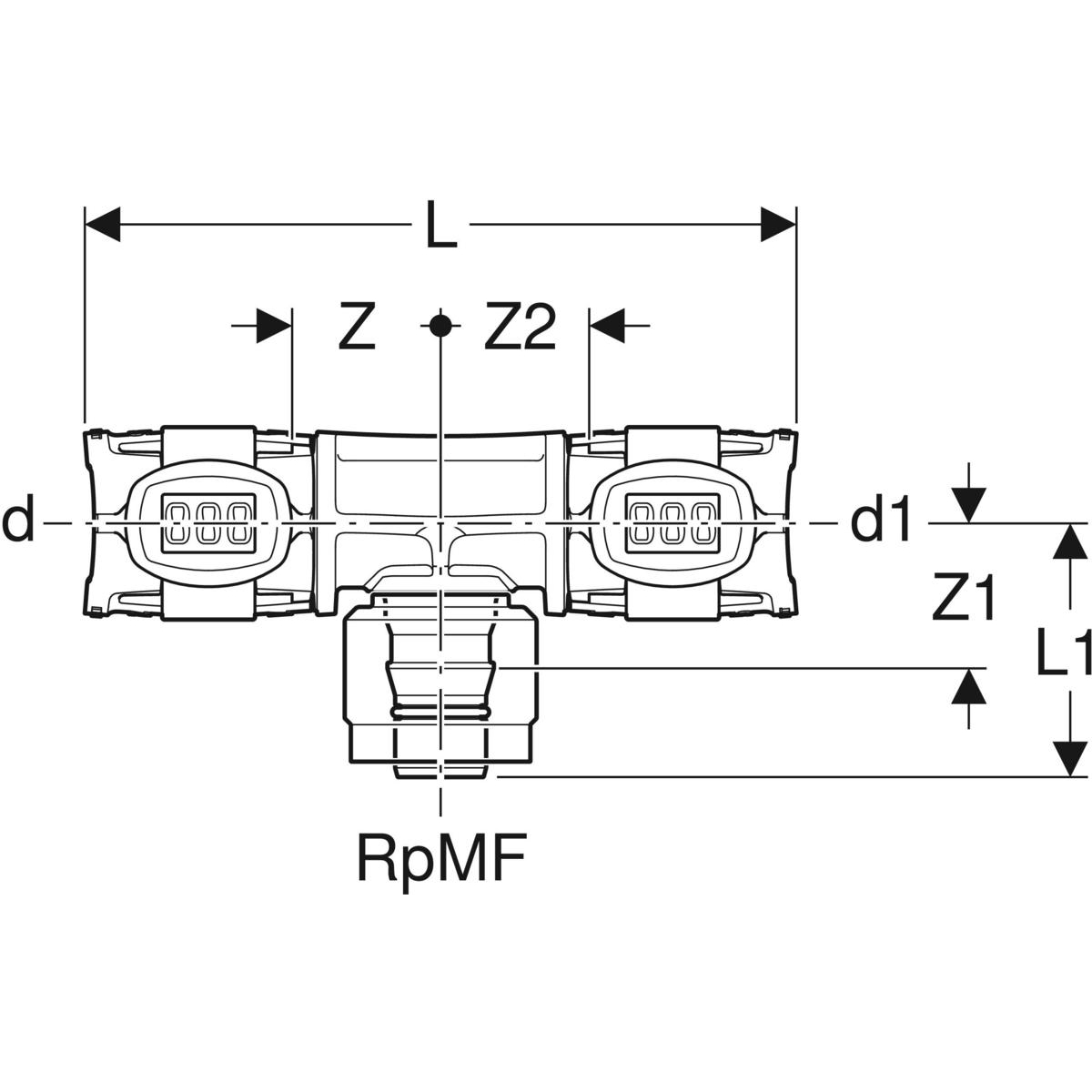

Korpus trójnika wykonano z PPSU, materiału stosowanego w połączeniach 1, 2 i 3. Połączenie 1 to mufa zaciskowa na rurę o średnicy zewnętrznej 20 mm, DN 15, z długością połączenia 57,5 mm i długością roboczą 25 mm. Połączenie 3 to mufa zaciskowa na rurę o średnicy zewnętrznej 16 mm, DN 12, z długością połączenia 57,5 mm i długością roboczą 25 mm. Połączenie 2 realizuje przejście MasterFix RpMF 1/2”, DN 15, z długością połączenia 43 mm i długością roboczą 28 mm.

Złącze jest zaślepione i wyposażone w wskaźnik zaciśnięcia - połączenie jest szczelne dopiero po zaprasowaniu, co ogranicza ryzyko pomyłki montażowej. Łącznik zaprasowywany ma przezroczystą zaślepkę ochronną, a element MasterFix niebieską zaślepkę ochronną. Uszczelki są fabrycznie zamontowane, a konstrukcja jest jednoczęściowa, nieredukcyjna, bez zaworu spustowego i odpowietrznika.

Zastosowania i warunki pracy

Trójnik przeznaczony jest do rurociągów systemowych i sprawdza się w instalacjach domowych, technicznych, przemysłowych oraz w budownictwie okrętowym. Dopuszczalne media to:

• zimna i ciepła woda pitna,
• woda chłodząca i grzewcza bez środka zapobiegającego zamarzaniu oraz ze środkiem zapobiegającym zamarzaniu,
• woda produkcyjna i procesowa, woda uzdatniona,
• woda deszczowa o pH powyżej 5,5,
• woda morska,
• chemikalia i płyny techniczne,
• sprężone powietrze klasy czystości oleju 0-3,
• podciśnienie.

Przejście MasterFix umożliwia bez użycia narzędzi podłączenie do stelaży podtynkowych, płytek montażowych i przyłączy z gwintem zewnętrznym MF 1/2”.

Montaż i bezpieczeństwo połączenia

Montaż opiera się na technologii zaprasowywania. Wskaźnik zaciśnięcia sygnalizuje, że przed zaprasowaniem połączenie jest celowo nieszczelne, co wymusza prawidłowe wykonanie operacji. Po zaprasowaniu uzyskuje się szczelne połączenie z uszczelką EPDM.

MasterFix pozwala na szybkie, bez narzędziowe połączenie z elementami montażowymi, co skraca czas prac przy stelażach podtynkowych. Wysoka wytrzymałość na rozciąganie oraz materiał PPSU zapewniają stabilność połączenia w zmiennych warunkach temperaturowych i przy różnych mediach wymienionych w zastosowaniach.
