Trójnik przejściowy Geberit FlowFit z MasterFix, przepływ: Materiał=PPSU, d=25mm, RpMF=1/2'', d1=25mm 620.392.00.1

Trójnik przejściowy FlowFit z MasterFix do instalacji zaprasowywanych

Trójnik przejściowy z systemem FlowFit łączy dwie mufy zaciskowe do rur o średnicy zewnętrznej 25 mm z szybkim przyłączem MasterFix 1/2”. Wykonany z polifenylosulfonu PPSU zapewnia wysoką wytrzymałość na rozciąganie i stabilność wymiarową w instalacjach wodnych i technicznych. Połączenie jest szczelne dopiero po zaprasowaniu, a wskaźnik zaciśnięcia sygnalizuje poprawne wykonanie łączenia. Czarne złącze z uszczelką EPDM jest dostarczane z przezroczystą zaślepką ochronną na mufach zaciskowych oraz niebieską zaślepką ochronną na przyłączu MasterFix.

Budowa z PPSU i system wskaźnika zaciśnięcia

Korpus trójnika wykonano z polifenylosulfonu PPSU, materiału odpornego mechanicznie i chemicznie, stosowanego w połączeniach zaprasowywanych. Uszczelnienie zapewnia pierścień z kauczuku monomerycznego etylen-propylen-dien EPDM. Powierzchnie połączeń pozostają w stanie surowym, co ułatwia montaż i późniejsze zaprasowanie. Konstrukcja jest zaślepiona i wyposażona w wskaźnik zaciśnięcia, który uniemożliwia pomyłkowe uruchomienie instalacji przed prawidłowym dociśnięciem. MasterFix umożliwia bez narzędziowe podłączenie do stelaży podtynkowych, płytek montażowych i przyłączy z gwintem zewnętrznym MF 1/2”.

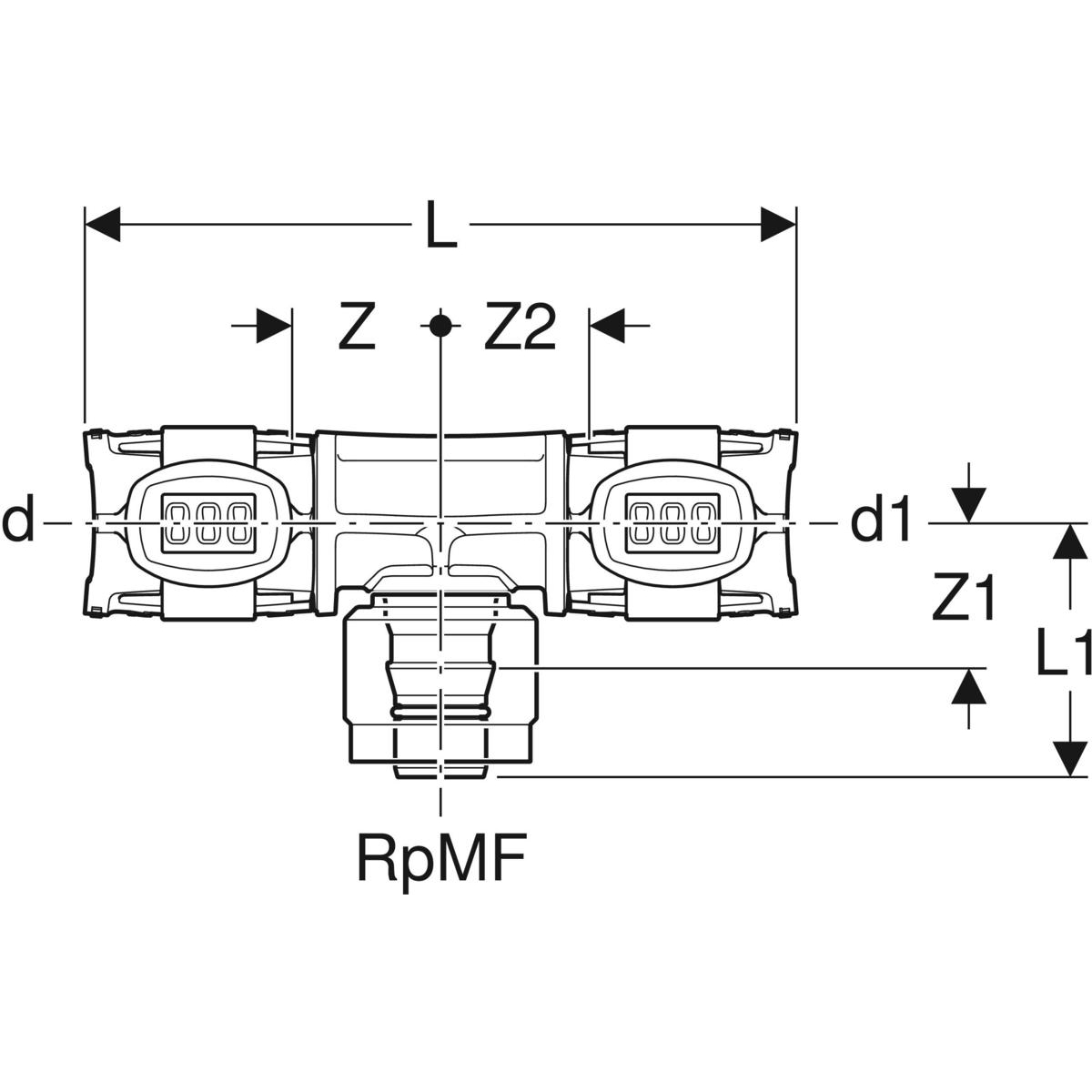

Wymiary i sposób montażu

Trójnik ma kąt 90 ° i jest przeznaczony do rur systemowych. Połączenia 1 i 3 to mufy zaciskowe DN 20 dla rury o średnicy zewnętrznej 25 mm, z długością połączenia 57,5 mm i długością roboczą 25 mm. Połączenie 2 to przyłącze MasterFix 1/2”, nominalnie 1/2 cala, z długością połączenia 41 mm i długością roboczą 26 mm. Całkowita długość elementu wynosi ok. 11,5 cm, a wymiar L1 ok. 4,1 cm. Dzięki temu element łatwo wpasowuje się w rozgałęzienia instalacji z zachowaniem osi przepływu. Montaż odbywa się metodą zaprasowywania, bez dodatkowych narzędzi do przyłącza MasterFix.

Zakres zastosowań

Element jest przeznaczony do instalacji domowych, przemysłowych i budownictwa okrętowego. Dopuszcza się stosowanie do:

• zimnej i ciepłej wody pitnej
• wody chłodzącej i grzewczej bez środka zapobiegającego zamarzaniu oraz ze środkiem zapobiegającym zamarzaniu
• wody produkcyjnej i procesowej oraz wody uzdatnionej
• wody deszczowej o współczynniku pH powyżej 5,5
• wody morskiej
• chemikaliów i płynów technicznych
• sprężonego powietrza klasy czystości oleju 0-3
• podciśnienia

Rozwiązanie sprawdza się tam, gdzie wymagane jest pewne, trwałe rozgałęzienie z możliwością szybkiego, bez narzędziowego podłączenia do elementów montażowych z gwintem MF 1/2”.
