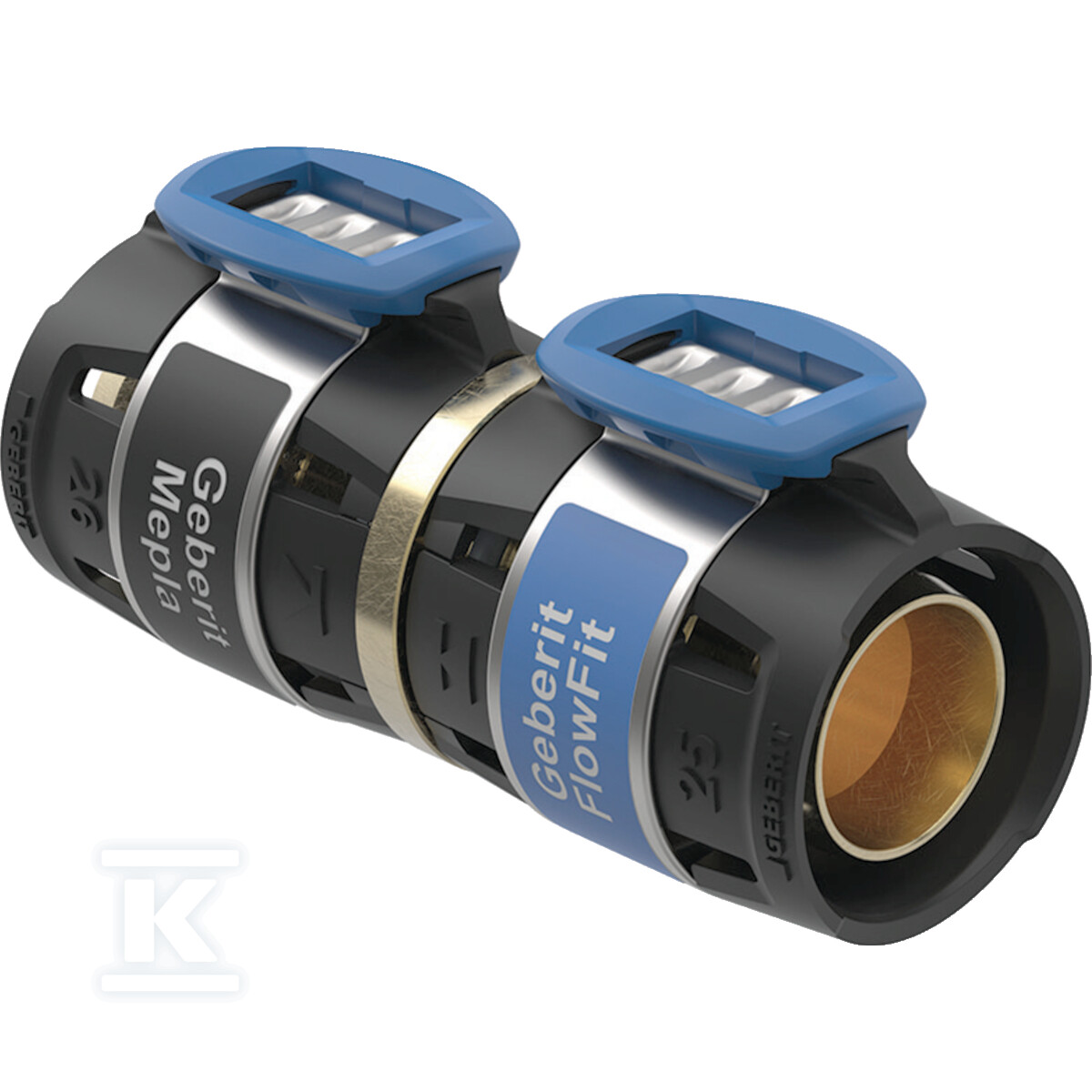

Złączka przejściowa Geberit FlowFit do Geberit Mepla, materiał: bezołowiowy brąz krzemionkowy, d=40mm, d1=40mm 620.094.00.1

Przejście prasowe FlowFit na Mepla 40 × 40 mm

Złączka przejściowa umożliwia bezpośrednie połączenie rur systemu Geberit FlowFit z rurami Geberit Mepla w instalacji o średnicy zewnętrznej 40 mm, DN 32. Wykonana jako element prosty o długości 88 mm, przeznaczona jest do montażu prasowego i zapewnia szczelność dopiero po zaprasowaniu. Rozwiązanie jest dedykowane instalatorom pracującym z wielowarstwowymi rurami systemowymi oraz użytkownikom oczekującym trwałego połączenia między dwoma systemami Geberit.

Budowa i materiał

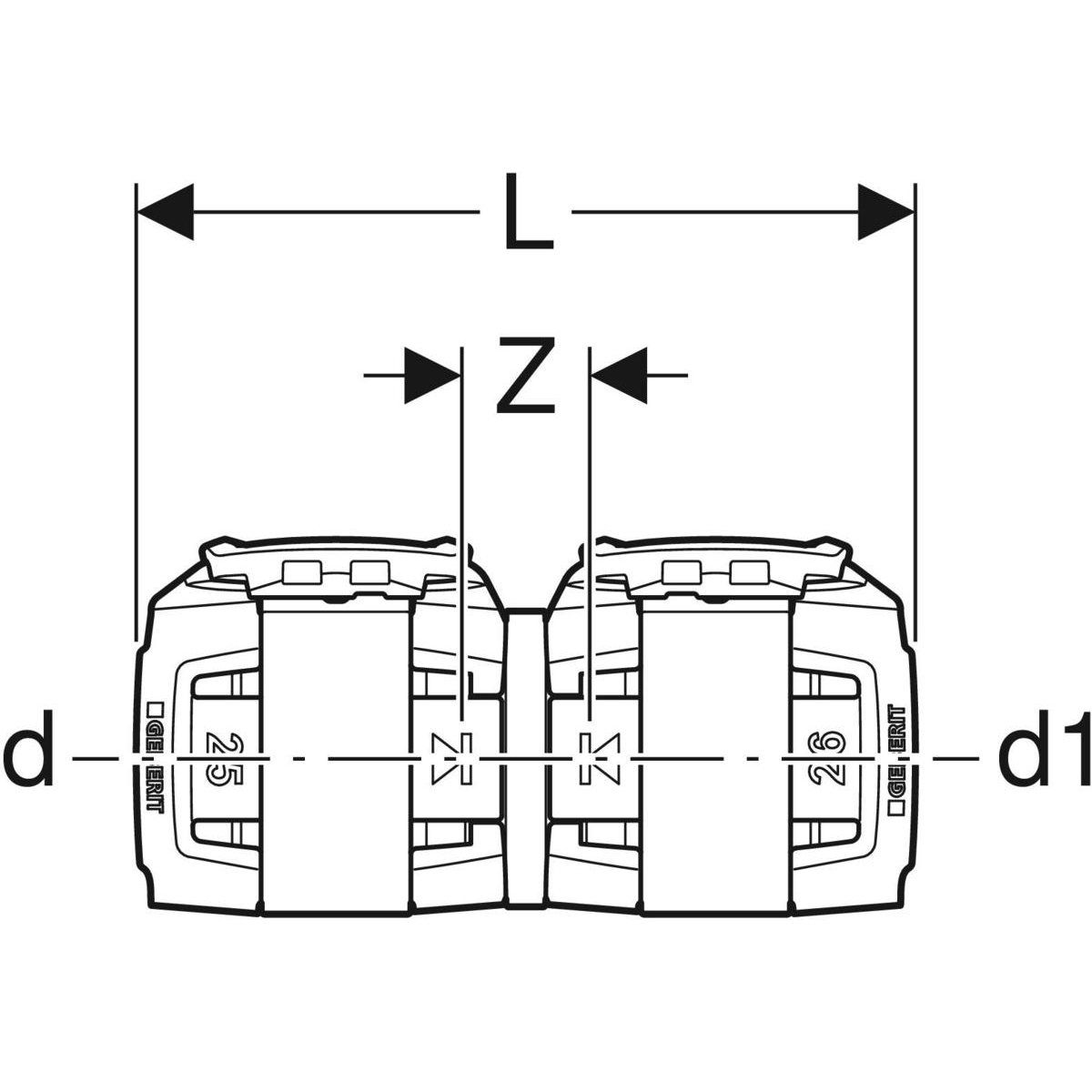

Korpus złączki wykonany jest z bezołowiowego brązu krzemionkowego CuZn21Si3P, CW724R, w stanie surowym. Oba końce to mufy zaciskowe o długości połączenia 44 mm i długości roboczej 8 mm, przystosowane do rur o średnicy zewnętrznej 40 mm. Uszczelnienie zapewnia pierścień z kauczuku monomerycznego etylen-propylen-dien, EPDM. Element ma kształt prosty, kąt łuku 0 °, jest zaślepiony i wyposażony w przezroczystą zaślepkę ochronną. Wskaźnik zaciśnięcia sygnalizuje prawidłowe wykonanie połączenia. Zaprasowanie możliwe jest wyłącznie za pomocą szczęk zaciskowych Geberit FlowFit, a przed prasowaniem złącze jest celowo nieuszczelnione. Konstrukcja charakteryzuje się wysoką wytrzymałością na rozciąganie i jest przeznaczona jako rura systemowa z uszczelkami.

Zastosowanie i zakres pracy

Złączka przeznaczona jest do instalacji domowych, przemysłowych i w budownictwie okrętowym, jako przejście z Geberit FlowFit na Geberit Mepla. Nadaje się do:

• zimnej i ciepłej wody pitnej
• wody chłodzącej i grzewczej bez środka zapobiegającego zamarzaniu oraz z takim środkiem
• wody produkcyjnej i procesowej, wody uzdatnionej
• wody deszczowej o współczynniku pH powyżej 5,5
• wody morskiej
• chemikaliów i płynów technicznych
• sprężonego powietrza w klasie czystości oleju 0-3
• podciśnienia
• gazów obojętnych, np. azotu

Wykonanie bezołowiowe oraz materiał brązowy zapewniają odporność korozyjną w środowiskach wodnych i agresywnych chemicznie. Dzięki uszczelce EPDM element zachowuje elastyczność uszczelnienia w typowych warunkach pracy instalacji hydraulicznych i grzewczych.

Montaż i bezpieczeństwo

Montaż odbywa się metodą prasowania. Połączenie staje się szczelne dopiero po prawidłowym dociśnięciu szczękami Geberit FlowFit, co minimalizuje ryzyko błędnego montażu. Przezroczysta zaślepka ochronna zabezpiecza uszczelkę przed zabrudzeniem do momentu instalacji. Brak gwintu i prosta geometria ułatwiają pozycjonowanie w ciasnych przestrzeniach. Złącze nie posiada odpowietrznika, zaworu spustowego ani kołnierza oporowego, co upraszcza układanie odcinków prostych.
