Złączka przejściowa Geberit FlowFit z MasterFix: Materiał=PPSU, d=16mm, RpMF=1/2'' 620.290.00.1

Złącze przejściowe FlowFit z MasterFix do rur 16 mm i gwintu Rp 1/2"

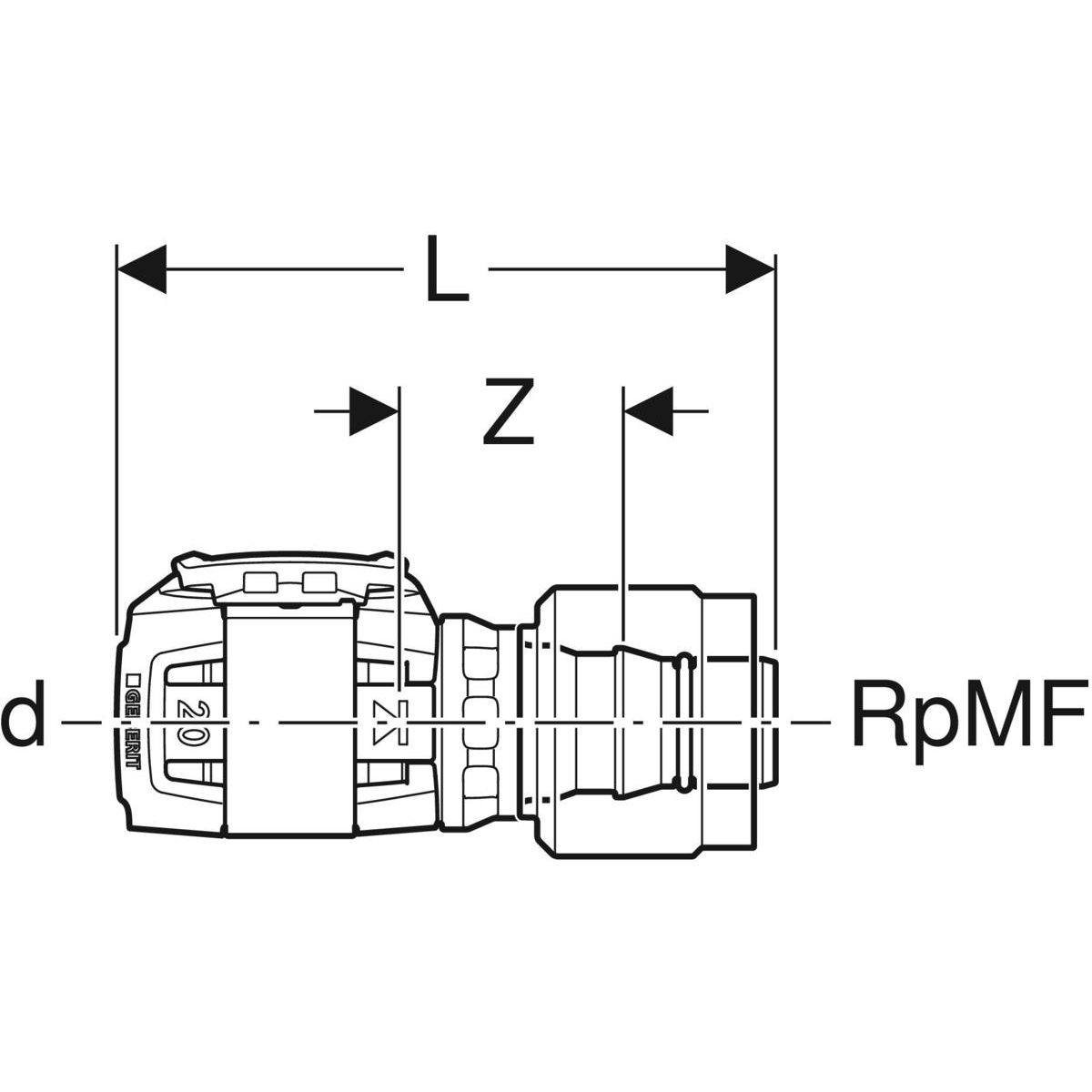

Proste przejście między rurą systemową 16 mm a gwintem wewnętrznym RpMF 1/2" w wykonaniu z polifenylosulfonu PPSU. Połączenie 1 to mufa zaciskowa pod prasowanie, połączenie 2 to gwint cylindryczny do montażu bez narzędzi na elementach z gwintem zewnętrznym MF 1/2". Całość ma długość 76 mm i kształt prosty z kątem łuku 0°, z uszczelkami i wskaźnikiem zaciśnięcia, który sygnalizuje szczelność dopiero po zaprasowaniu.

Budowa i materiały

Korpus wykonano z PPSU, tworzywa odpornego na temperaturę i chemikalia, w kolorze czarnym. Uszczelnienie zapewnia pierścień z kauczuku monomerycznego etylen-propylen-dien EPDM. Złącze jest zaślepione i wyposażone w przezroczystą zaślepkę ochronną na stronie prasowej oraz niebieską zaślepkę ochronną MasterFix na stronie gwintowej. Konstrukcja deklaruje wysoką wytrzymałość na rozciąganie. Długość połączenia 1 wynosi 38,5 mm, połączenia 2 37,5 mm, a długość robocza obu stron to 14 mm. Z-maß wynosi 28 mm.

Zastosowania i warunki pracy

Przeznaczone do instalacji domowych, przemysłowych i w budownictwie okrętowym. Sprawdzi się w instalacjach:

• zimnej i ciepłej wody pitnej oraz wody uzdatnionej,
• wody chłodzącej i grzewczej bez środka zapobiegającego zamarzaniu oraz ze środkiem zapobiegającym zamarzaniu,
• wody produkcyjnej i procesowej,
• wody deszczowej o współczynniku pH powyżej 5,5,
• wody morskiej,
• chemikaliów i płynów technicznych,
• sprężonego powietrza w klasie czystości oleju 0-3,
• podciśnienia.

Połączenie systemowe oznacza kompatybilność z rurami Geberit FlowFit. Gwint RpMF 1/2" umożliwia bez narzędziowe podłączenie do stelaży podtynkowych, płytek montażowych i przyłączy z gwintem zewnętrznym MF 1/2".

Montaż i bezpieczeństwo

Strona prasowa to mufa zaciskowa na rurę o średnicy zewnętrznej 16 mm, nominalnie DN 12. Po stronie gwintowej średnica nominalna to 1/2 cala 15. Montaż prasowy wymaga zaprasowania, po czym połączenie staje się szczelne. Zaślepki ochronne ułatwiają kontrolę stanu przed uruchomieniem. Brak odpowietrznika i zaworu spustowego, brak izolacji termicznej. Powierzchnie połączeń pozostają w stanie surowym. Złącze nie jest modelem redukcyjnym ani mimośrodowym.
