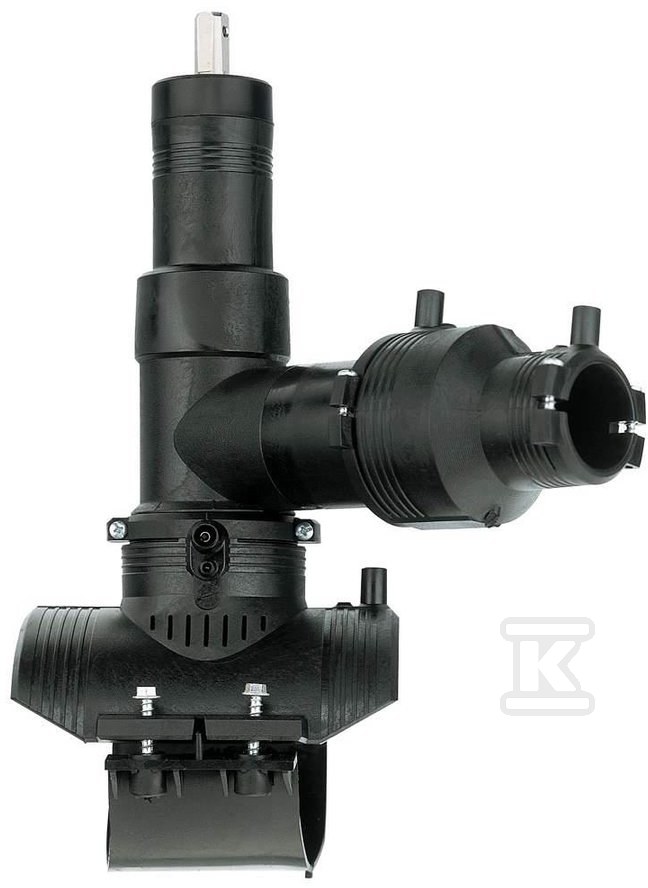

Obejma elektrooporowa z zaworem odcinającym-zestaw, d280x40 PE100, SDR17, PN5 gaz/PN10 woda, z obrotowym (360 stopni) odejściem, do nawiercania pod ciśnieniem 193155149

Konstrukcja i wykonanie

Obejma elektrooporowa z zaworem odcinającym to element systemu ELGEF Plus marki Georg Fischer, przeznaczony do wykonywania odgałęzień na istniejących rurociągach PE100 bez konieczności wyłączania ciśnienia. Została zaprojektowana na rury o średnicy zewnętrznej 280 mm w klasie SDR17, co odpowiada ciśnieniu roboczemu 5 bar (gaz) / 10 bar (woda) przy temperaturze 20°C.

Korpus wykonany jest z polietylenu wysokiej gęstości PE100 - tworzywa odpornego na korozję, chemikalia i starzenie się pod wpływem UV. Ścianka o grubości 16,6 mm zapewnia wymaganą sztywność obwodową i wytrzymałość mechaniczną w warunkach eksploatacji podziemnej. Wysokość całkowita zestawu wynosi 366 mm, co uwzględnia długi, obrotowy odejście ułatwiające manewrowanie przy montażu w ograniczonej przestrzeni.

Istotnym elementem konstrukcyjnym jest zintegrowany frez do nawiercania - narzędzie tnące osadzone w korpusie zaworu, które umożliwia przebicie ścianki rury nośnej bez konieczności rozbierania połączenia ani spuszczania medium. Frez pozostaje w obudowie po zakończeniu nawiercania i nie dostaje się do medium.

Zawór odcinający jest osadzony w korpusie obejmy i wymaga 28 obrotów do pełnego otwarcia lub zamknięcia - co pozwala na precyzyjną regulację przepływu i jednoznaczne sygnalizowanie stanu armatury. Odejście jest obrotowe w zakresie 360°, dzięki czemu instalator może ustawić kierunek przyłącza dopasowując go do konfiguracji istniejącej instalacji bez dodatkowych kolanek czy łuków.

Zestaw dostarczany jest jako kompletna jednostka z mufą lub redukcją dopasowaną do średnicy przyłączeniowej 40 mm. Górna część z zaworem jest fabrycznie zmontowana; dolna część montażowa nie wchodzi w skład dostawy i należy ją zamówić oddzielnie (montaż za pomocą urządzenia GF).

Działanie i parametry zgrzewania

Montaż polega na osadzeniu obejmy na rurze nośnej i wykonaniu zgrzewania elektrooporowego (elektrofuzyjnego) - proces polegający na rozgrzaniu oporowym elementów z tworzywa poprzez przepuszczenie prądu przez spiralę grzejną umieszczoną wewnątrz kształtki. Uzwojenie grzejne jest osłonięte warstwą polietylenu, co eliminuje kontakt metalu z medium transportowanym w rurociągu - istotne zarówno dla czystości wody pitnej, jak i bezpieczeństwa przy gazie.

Proces zgrzewania wymaga użycia standardowych zgrzewarek elektrooporowych wyposażonych w konektory 4 mm. Po zakończeniu cyklu grzewczego operator sprawdza poprawność połączenia za pomocą wskaźników zgodności zgrzewu - niewielkich występów lub okienek kontrolnych informujących o prawidłowym spasowaniu elementów.

Ciśnienie robocze zestawu przy 20°C wynosi 10 bar, co pozwala na stosowanie zarówno w sieciach dystrybucji wody pitnej, jak i instalacjach gazowymi niskiego ciśnienia (klasa PN5 gaz). Średnica nominalna główna to DN250, a odejście przystosowane jest do rur o średnicy zewnętrznej 40 mm.

Zastosowanie i kompatybilność

Obejma tego typu sprawdza się wszędzie tam, gdzie trzeba wykonać nowe przyłącze na czynnym rurociągu - bez konieczności wyłączania dostawy wody lub przerywania transportu gazu. Typowe scenariusze:

• Dowiązanie przyłączy budowlanych do rozdzielczej sieci wodociągowej.
• Tworzenie punktów poboru na magistralach sieciowych.
• Wprowadzanie nowych odgałęzień w istniejących systemach gazowych.
• Przyłączenie hydrantów lub armatury kontrolnej.

Zestaw jest kompatybilny z urządzeniami montażowymi GF oraz standardowymi zgrzewarkami elektrooporowymi stosowanymi w branży sanitarnej i gazowniczej. Nakrętka wyposażona jest w uszczelkę typu o-ring, co zapewnia szczelność połączenia na odejściu już na etapie fabrycznego montażu zaworu - instalator nie musi osobno dobierać uszczelnień.

Dzięki konstrukcji modułowej system ELGEF Plus można rozbudowywać o dodatkowe elementy: mufy przedłużeniowe, redukcje wymiarowe czy kształtki przejściowe PE/mosiąż lub PE/stal nierdzewna (dla połączeń z armaturą gwintowaną).
