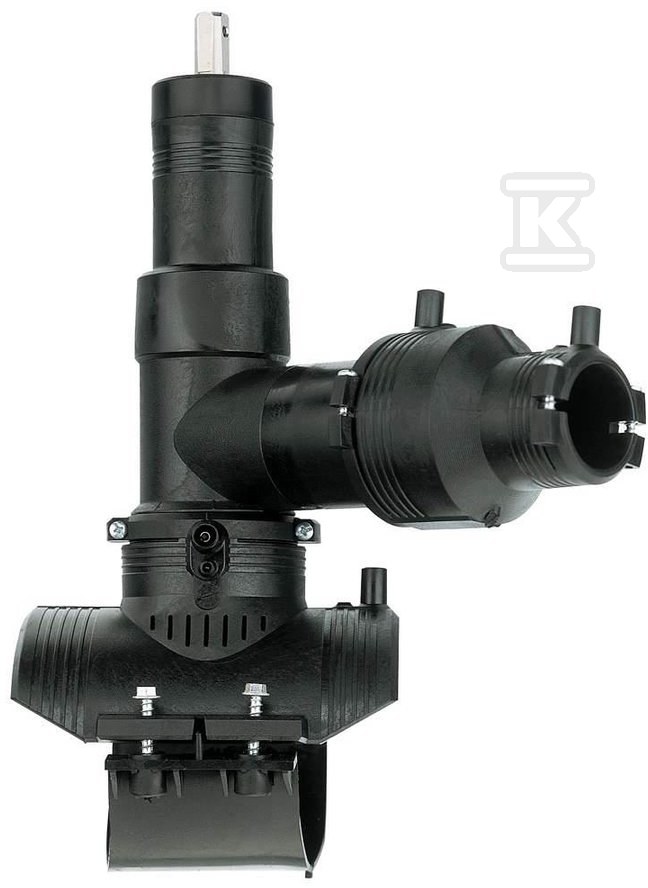

Obejma elektrooporowa z zaworem odcinającym-zestaw, d280x50 PE100, SDR17, PN5 gaz/PN10 woda, z obrotowym (360 stopni) odejściem, do nawiercania pod ciśnieniem 193155150

Konstrukcja i wyposażenie

Obejma elektrooporowa marki Georg Fischer przeznaczona jest do wykonywania przyłączy w istniejących rurociągach PE100 metodą nawiercania pod ciśnieniem - bez konieczności przerywania pracy systemu ani spuszczania medium. Zestaw zawiera mufę lub redukcję, natomiast dolna część montażowa nie wchodzi w skład dostawy i należy zamówić ją osobno (montaż za pomocą urządzenia montażowego GF).

Główne cechy konstrukcyjne:

• obrotowe odejście 360° - pozwala na dowolne ustawienie kierunku przyłącza po zakończeniu procesu zgrzewania,
• zintegrowany frez - osadzony w korpusie zaworu umożliwia wykonanie przewiertu przez ściankę rury głównej bez naruszania ciśnienia systemowego,
• 28 obrotów nakrętki od pełnego zamknięcia do pełnego otwarcia zaworu,
• nakrętka z uszczelką typu o-ring zapewnia szczelność połączenia,
• uzwojenie grzewcze przykryte warstwą PE - izolacja chroni spiralę przed kontaktem z medium oraz przed uszkodzeniami mechanicznymi,
• wskaźniki poprawności zgrzewu sygnalizują poprawne wykonanie połączenia bez konieczności dodatkowej aparatury kontrolnej,
• 4-milimetrowe końcówki (pin konektory) kompatybilne ze standardowymi urządzeniami spawalniczymi,
• długie odejście zgrzewalne zapewnia odpowiednią powierzchnię styku dla trwałego połączenia.

Parametry pracy

Rurociąg główny o średnicy nominalnej DN 250 (280 mm zewnętrzna) wymaga obejmy przystosowanej do dużych obciążeń mechanicznych. Ścianka o grubości 16,6 mm przy SDR17 definiuje stosunek średnicy zewnętrznej do grubości ścianki charakterystyczny dla systemów niskiego i średniego ciśnienia.

Materiał PE100 to polietylen wysokiej gęstości o udoskonalonej odporności na ciśnienie wewnętrzne i działanie substancji chemicznych obecnych zarówno w wodzie pitnej, jak i gazie ziemnym.

Ciśnienia robocze:

Instalacje gazowe pracujące z gazem ziemnym podlegają ostrzejszym normom niższych ciśnień roboczych niż systemy wodne - stąd różnica między klasami PN5 i PN10 dla różnych mediów.

Wysokość całkowita zestawu wynosi 366 mm, a odejście ma średnicę 50 mm.

Zastosowanie i etapy montażu

Obejma elektrooporowa sprawdza się wszędzie tam, gdzie konieczne jest wykonanie nowego przyłącza do czynnego rurociągu:

• rozbudowa sieci dystrybucyjnej gazu ziemnego,
• instalacja hydrantów lub punktów poboru wody pitnej,
• tworzenie punktów pomiarowych na istniejących nitkach,
• rozbudowy sieci infrastrukturalnych.

Proces realizowany jest bez przerw w dostawie medium:

1. Siodło montowane jest na rurociągu za pomocą urządzenia mocującego GF.
2. Wykonywane jest zgrzewanie elektrooporowe przez pin konektory.
3. Po ostygnięciu połączenia uruchamiany jest frez - ostrze przebija ściankę rury głównej automatycznie podczas odkręcania trzpienia zaworowego.
4. Po wykonaniu przewiertu frez pozostaje wewnątrz korpusu zaworu jako element uszczelniający kanał przepływu.
